軟件和硬件是所有電機控制系統的重要組成部分，如IGBT、WBG半導體和MCU。工業4.0的發展高度依賴于電機控制，但能源消耗問題日益嚴峻，同時需求和設計復雜性也在增加，因?yàn)樵S多電子技術需要嚴格的控制要求，寬帶隙(WBG)材料就是一個例子。

　　從功能角度看，電機控制包括多個層級。例如，運動控制需要執行非常復雜且計算密集的控制算法。電機控制涵蓋了廣泛的應用范圍，從簡單的風扇和泵控制到復雜的工業控制問題，包括機器人和伺服機制。這里，我們來看看電機控制系統的關鍵組件。

　　電機和驅動器

　　直流電機是最常見的，因?yàn)樗鼈兏阋耍啥ㄗ?固定部分，即永久磁鐵)和轉子(移動部分)組成，轉子上有與換向器相連的繞組提供電流。通過調節直流電來實現電機的速度控制。為此，根據應用的性質，使用全橋、半橋或降壓轉換器來驅動直流電機。

　　交流電機基本上由一個變壓器組成，初級部分連接到交流電壓，次級部分傳導感應的次級電流。基于微處理器的電子設備、逆變器和信號調理用于控制這種電機的速度。

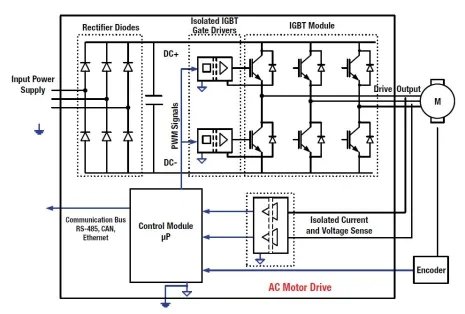

圖1：電動三相感應電動機控制的框圖

　　控制器是一個在控制系統中充當“大腦”的電子設備。使用的控制器數量取決于需要控制的單個過程的數量。對于復雜系統，可能有多個控制器。每個控制器可以向電機發送命令，同時接收來自執行器本身的指令。

　　工業應用中的機器人系統主要使用由交流電(AC)供電的三相電機。例如，圖1顯示了一個電子控制電路的框圖，其中專用微控制器(MCU)生成PWM信號。作為MCU的替代方案，DSP或FPGA解決方案更適合實現復雜的數字濾波算法。

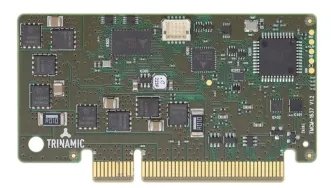

　　一種直流電機的控制器例子是Trinamic的TMCM-1637 5 A RMS和TMCM-1638 7 A RMS槽型模塊，具有兩個面向場的控制器/驅動器，添加了霍爾和ABN編碼器功能，用于面向場的控制(或矢量控制)。這些模塊支持單相直流電機、兩相雙極步進電機和三相無刷直流電機(BLDC)(見圖2)。

圖2：模塊

　　IGBT

　　絕緣柵雙極型晶體管(IGBT)在電力控制電子設備中體現了一種真正的創新。作為開關解決方案，這種創新來自高開關頻率。IGBT代表了電力控制設備的基本功能，非常適合解決復雜的電機控制問題。

　　最新的解決方案在開關速度和行為穩定性之間在特別極端的使用條件下(如在汽車行業中實現驅動電機的逆變器)發展了一種良好的關系。一個例子是STMicroelectronics的1200V IGBT S系列。這些IGBT優化用于低頻(最高8 kHz)應用，其特點是低Vce(sat)。1200V IGBT S系列基于第三代溝槽柵場截止技術。

　　GaN和SiC

　　然而，寬帶隙材料，如氮化鎵(GaN)和碳化硅(SiC)，正在電機控制應用中逐步取代基于硅的設備。在電力電子領域，WBG材料的主要優勢包括更低的功率損耗、更高的效率、更高的開關頻率、更緊湊的尺寸、更高的工作溫度(遠超過硅的150°C上限)、在惡劣操作條件下更高的可靠性和高擊穿電壓。

　　例如，GaN高電子遷移率晶體管(HEMT)具有更高的電子遷移率，這意味著更快的開關速度，因?yàn)橥ǔ７e累在接合處的電荷可以更快速地分散。GaN實現的更快的上升時間、更低的漏源導通電阻(RDS(on))值，以及更低的柵極和輸出電容，都有助于其低開關損耗，并能夠在高達硅10倍的開關頻率下工作。

　　減少功率損耗帶來了額外的好處，如更高效的電力分配、更少的熱散發和更簡單的冷卻系統。許多電機控制應用需要風扇提供強制空氣冷卻，以在設備的安全操作范圍內工作。通過使用GaN，可以減少功率消耗并實現無風扇運行，這對于例如電子無人機等輕量級應用特別重要。

　　在工業電力應用中，電子設計師可以通過使用SiC MOSFET獲得好處，這些好處包括顯著的效率提高、更小的散熱器尺寸和比傳統基于硅的解決方案如IGBT更低的成本。SiC技術在每單位面積上實現了非常低的RDS(on)、高開關頻率和在體二極管關斷后的反向恢復階段幾乎可以忽略的能量損失。

　　在電機控制和電力控制應用中使用SiC設備是一種真正的突破，因?yàn)槠渚哂泄?jié)能、尺寸減小、更高集成度和可靠性的特點。這些特點使其非常適合于汽車和工業自動化控制等高可靠性領域。

　　在工業驅動中，需特別注意打開和關閉的換向速度。事實上，SiC MOSFET的dV/dt可以達到比IGBT高得多的水平。如果處理不當，高換向dV/dt會在長電機電纜上增加電壓尖峰，并可能產生共模和差模寄生電流，這可能在一段時間后引起繞組絕緣和電機軸承的故障。盡管更快的開關速度提高了效率，但為了可靠性考慮，工業驅動中的典型dV/dt通常設置在5到10 V/ns之間。

　　STMicroelectronics對兩個類似的1.2 kV功率晶體管(SiC MOSFET和基于硅的IGBT)進行的比較證明，SiC MOSFET設備在5 V/ns的條件下比Si IGBT在開啟和關斷時能量損失要少得多(見圖3)。

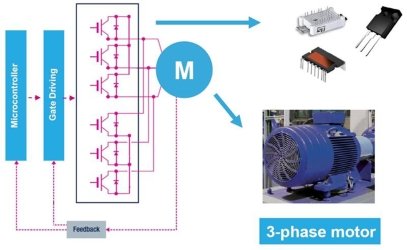

圖3：基于三相逆變器的兩級驅動器

　　在電機控制和電力控制應用中使用SiC設備是一種真正的突破，因?yàn)槠渚哂泄?jié)能、尺寸減小、更高集成度和可靠性的特點。例如，Infineon Technologies的基于SiC的CoolSiC MOSFET，結合.XT互連技術，在1200 V優化的D2PAK-7 SMD封裝中，實現了在功率密度關鍵的電機驅動段如伺服驅動中被動冷卻，從而支持機器人和自動化行業實現免維護和無風扇的電機逆變器(見圖4)。

　　在自動化中，無風扇解決方案推動了新的設計機會，因?yàn)樗鼈児?jié)省了維護和材料成本。英飛凌的CoolSiC溝槽MOSFET芯片解決方案結合.XT互連技術，提供了具有吸引力的熱性能，適合在具有小型外形的機器人手臂中的驅動集成。CoolSiC MOSFET SMD設備具有3微秒的短路耐受時間，額定從30 mΩ到350 mΩ，滿足伺服電機的要求。

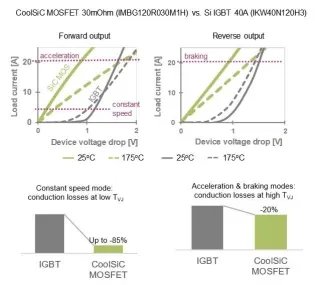

圖4：降低所有操作模式中的傳導損失

　　微控制器（MCU）

　　電機控制解決方案由硬件和軟件組件組成。硬件組件是電子控制設備，如IGBT、SiC和GaN MOSFET、電力二極管等，而軟件組件則控制硬件，變得越來越復雜和精細。優化用于控制和管理電力設備的計算架構的可用性使開發人員能夠在控制領域獲得原本不可能實現的性能。

　　例如，NXP Semiconductors和Renesas Electronics提供了幾個例子。NXP的MPC57xx系列32位處理器基于Power Architecture技術，用于汽車和工業動力總成應用以及其他汽車控制和功能管理可能性。處理器提供AEC-Q100質量、芯片上安全加密保護以防篡改，并支持ASIL-D和SIL-1功能安全(ISO 26262/ IEC 61508)。它們提供以太網(FEC)、雙通道FlexRay和多達6個SCI/8個DSPI/2個I2C用于不同的通信協議。

　　Renesas提供了基于Arm Cortex-M4內核的RA6T1 32位MCU，工作頻率為120 MHz，并配備了一系列優化用于高性能和精密電機控制的外設。單個RA6T1 MCU可以同時控制多達兩個BLDC電機。此外，Google TensorFlow Lite Micro框架用于TinyML應用，為RA6T1 MCU增加了增強的故障檢測功能，為客戶提供了智能、易用且成本效益高的無傳感器電機系統，用于預測性維護。

　　電機的要求因應用而異，可能需要針對特定用例進行優化和調整。市場上提供了多種IGBT、WBG半導體和MCU解決方案，以滿足這些需求。然而，需要開發新的硬件，以便從處理器卸載實時關鍵任務，同時實現更多的診斷、預測性維護和AI，以及功能安全系統。
