碳化硅 (SIC) 器件具有更高的電子遷移率、更低的損耗以及在更高溫度下工作的能力，因此在具有挑戰性的功率應用中得到了廣泛接受。雖然在關鍵應用中相對于硅的優勢非常顯著，但還需要進一步改進，特別是在提高效率的同時減小尺寸和成本。

　　在汽車和可再生能源領域，有一種趨勢是通過提高電壓來實現這些目標。然而，為了實現這一目標，必須能夠免費提供能夠在這些電壓下工作的 SiC 器件。

　　歐姆定律

　　為了提高效率而轉向更高電壓的基礎是物理學中最基本的定律——?dú)W姆定律。該定律告訴我們，損耗隨著電流的平方而增加，因此減少電流將有利于效率。歐姆定律還告訴我們，對于相同的功率，如果我們想讓電流減半，就必須將電壓加倍。

　　通過將電流減半，半導體和電纜中的傳導損耗導致的靜態損耗減少了四倍。這就是電網在極高電壓水平下運行的原因。

　　雖然工業和汽車應用轉向極高電壓似乎是顯而易見的，但由于支持此類電壓的組件的可用性，這是不切實際的。

　　功率器件開關

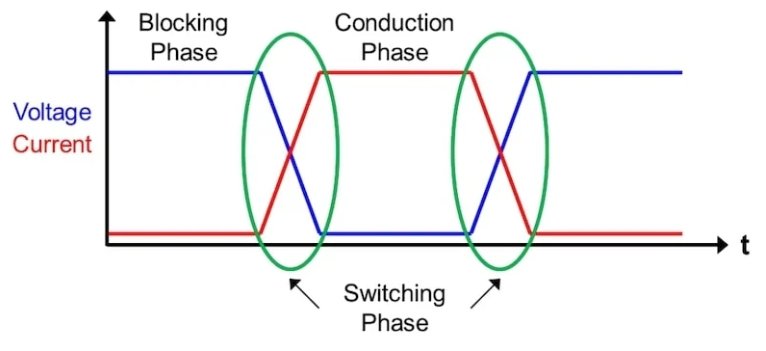

　　在開關電源轉換器中，功率器件具有三種角色：阻斷、導通以及在前兩個角色之間切換。隨著電壓增加，阻塞方面面臨挑戰，因?yàn)槠骷蠒?huì)出現高電壓。如果沒有適當?shù)慕Y(jié)構和材料，可能會發生災難性的故障。

　　因此，為了獲得更高電壓運行的效率優勢，需要在漏極和源極引腳 (V DS ) 上具有更高阻斷電壓的 SiC 器件。目前，許多設備都具有 650 V 能力，并且 1200 V 額定設備也變得越來越常見。然而，需要更高額定電壓的器件來應對這些更高的電壓，并具有適當?shù)脑O(shè)計裕度以確保可靠性。

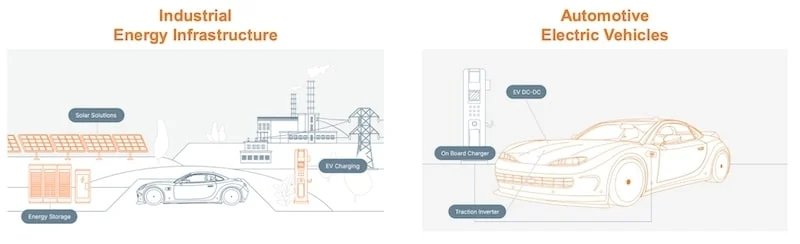

　　應用轉向更高電壓運行

　　更高的效率將有利于在更高功率水平下運行的應用。風能和太陽能發電正在轉向更高的電壓。對于太陽能光伏 (PV) 系統，光伏電池板的直流母線電壓已從 600 V 增加到 1500 V，以提高效率。

　　更高的效率僅僅意味著可以立即使用或存儲更多的天然太陽能或風能以供以后使用。雖然這兩種形式的能源似乎都具有無限的容量，但它們都受到天氣變幻莫測的影響，從而限制了產量。

　　此外，如果系統效率更高，它將變得更小、更輕，這對于屋頂安裝來說是一個顯著的好處。

　　電動汽車增長低于預期的原因之一是充電時間和電池續航里程有限。汽車制造商正在用 800 V 版本替換 400 V 電池組來解決這個問題。充電速度由充電器的輸出功率決定，而輸出功率又受到系統電壓和輸出電流的限制。增加電流雖然可以縮短充電時間，但也會增加產生的熱量和系統能量損耗，從而降低充電器的效率并提高冷卻需求。或者，通過提高電壓并保持相似的電流水平來顯著增加電動汽車充電器的功率輸出。這縮短了車輛的充電時間，而不會顯著提高熱考慮因素或降低系統效率。

　　電流的降低和效率的提高將減小車載充電器(OBC)的尺寸、成本和重量，因?yàn)榭梢允褂酶?xì)的電纜并且需要更少的散熱。由于 OBC 保留在車輛上，任何重量的減輕都會導致車輛行駛里程的增加。

　　展望未來，隨著電力推進進入商用車，電池將變得更大，并且需要有效地傳輸更多電力才能在合理的時間內充電。作為指導，兆瓦充電系統 (MCS) 的額定充電率為 3.75 MW - 3,000 A @ 1,250 VDC。

　　碳化硅擊穿電壓

　　開發具有更高擊穿電壓的垂直結構半導體功率器件的挑戰之一是RDS(ON)的增加導致傳導損耗相應增加。在耐壓較高的器件中，漂移層通常較厚，這會導致傳導損耗增加。

　　因此，雖然提高工作電壓具有效率優勢，但 MOSFET 內傳導損耗的相應增加將抵消部分或全部這些優勢。

　　然而，與同等硅器件相比，基于 SiC 的功率器件可以提供更高的擊穿電壓和更薄的漂移層，從而降低正向壓降并減少傳導損耗。

　　現代高擊穿 SiC MOSFET

　　由于需要擊穿電壓超過工作電壓的 MOSFET 器件，Onsemi 專門針對此類應用開發了一系列新型 SiC MOSFET。

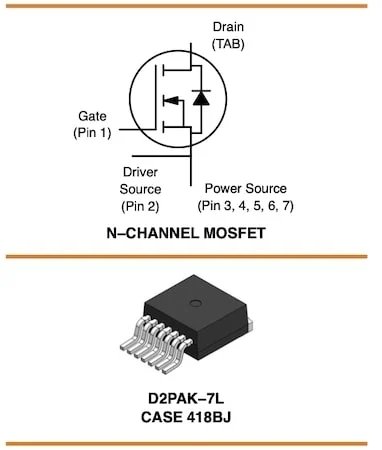

　　Onsemi 的 NTBG028N170M1 是一款 N 溝道平面 EliteSiC MOSFET，適用于高壓快速開關應用，V DSS 為 1700 V，擴展 V GS 為 -15/+25 V。該器件連續支持高達 71 A 的漏極電流 (I D )脈沖時為 195 A。

　　該堅固耐用的器件憑借僅為 28 mΩ(典型值)的優異 R DS(ON) 值來降低傳導損耗，而僅為 222 nC 的超低柵極電荷 (Q G(tot) ) 可確保高頻操作期間的低損耗。該器件采用可表面貼裝的 D2PAK–7L 封裝，可減少運行期間的寄生效應。

　　Onsemi 提供一系列額定 1700 V 的 SiC 肖特基二極管來支持 MOSFET，可增強 VRRM 與二極管峰值重復反向電壓之間的電壓裕度。在具有挑戰性的應用中，即使在高溫下，1700 V 二極管也能提供較低的 VFM、最大擊穿電壓和出色的反向漏電流，使設計工程師能夠在高溫下實現穩定的高壓運行。

　　效率是最終目標

　　在電力電子的每個領域，效率都是首要目標。它不僅可以降低運營成本，還可以實現更小、更輕、成本更低的設計。隨著高效半導體的普及，設計人員正在尋求系統的其他領域來提供更高的效率。

　　提高系統電壓可降低電流并顯著降低損耗。然而，到目前為止，這已被證明具有挑戰性，因?yàn)樵黾覯OSFET 的擊穿電壓也會增加其傳導損耗。
