碳化硅(SIC)mosfet(金屬-氧化物半導體場效應晶體管)是一種基于碳化硅材料的功率半導體器件，它結合了MOSFET的優點和SiC材料的特性，提供了比傳統硅基MOSFET更優越的性能。這篇文章是SiC MOSFET的基本結構和詳細介紹：

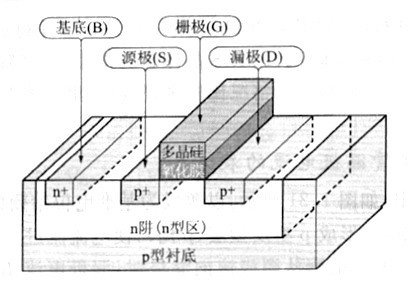

　　基本結構

　　SiC MOSFET的基本結構包括以下幾個主要部分：

　　碳化硅襯底：SiC MOSFET的襯底是由碳化硅材料制成的，這種材料具有高熱導率、高臨界電場強度和寬帶隙特性，使得器件能夠在更高的溫度、更高的電壓和更高的頻率下工作。

　　源極(Source)：源極是MOSFET中電流流入器件的區域。在SiC MOSFET中，源極通常由重摻雜的n型區域構成。

　　漏極(Drain)：漏極是MOSFET中電流流出器件的區域。與源極類似，漏極也是由重摻雜的n型區域構成。

　　柵極(Gate)：柵極是控制MOSFET導通的電極。它位于源極和漏極之間，通過在柵極上施加電壓來控制源極和漏極之間的電流。柵極下方有一層薄氧化物(通常是二氧化硅)，形成MOS結構。

　　體區(Body)：體區是位于源極和漏極之間的p型區域，它與源極形成一個pn結，用于防止寄生雙極型晶體管的意外導通。

　　柵氧化層：柵氧化層是位于柵極和體區之間的絕緣層，它決定了MOSFET的閾值電壓和電容特性。

　　接觸電極：源極、柵極和漏極都有金屬接觸電極，用于與外部電路連接。

　　工作原理

　　SiC MOSFET的工作原理與傳統的硅基MOSFET類似，但得益于SiC材料的優異性能，它能夠在更高的電壓和溫度下工作。當在柵極上施加正電壓時，柵氧化層下方的體區表面會形成一個反型層，即n型溝道，連接源極和漏極，使得電流可以通過。當柵極電壓低于閾值電壓時，溝道消失，器件截止，電流無法通過。

　　優點

　　SiC MOSFET的主要優點包括：

　　高電壓能力：SiC材料的高臨界電場強度使得SiC MOSFET能夠承受更高的電壓。

　　高溫工作：SiC的高熱導率和寬帶隙特性使得器件能夠在更高的溫度下穩定工作。

　　低導通電阻：SiC MOSFET的導通電阻較低，有助于減少導通損耗。

　　高頻操作：SiC MOSFET能夠在更高的頻率下工作，適用于高頻電源轉換應用。

　　SiC MOSFET廣泛應用于電動汽車、太陽能逆變器、工業電機驅動、電源供應和航空航天等領域，它們在這些領域中提供了更高的效率和更好的性能。

　　總結來說，SiC MOSFET是一種高性能的功率半導體器件，它的基本結構包括碳化硅襯底、源極、漏極、柵極、體區、柵氧化層和接觸電極。SiC MOSFET的工作原理基于柵極電壓控制源極和漏極之間的電流，其優點包括高電壓能力、高溫工作、低導通電阻和高頻操作。
