高性能、可擴展的電動汽車模塊和其他碳化硅 (SIC) 半導體可顯著提高電動汽車 (EV) 動力系統的效率。它們推動電動汽車和電動巴士等電動交通應用的發展，隨著政府和全球針對可再生和可持續交通的倡議的實施，對這些應用的需求比以往任何時候都更大。

　　無論是電動還是燃油動力，駕駛員都希望車輛能夠在他們想要的時候運行并能夠行駛到目的地。這種期望已經建立了幾十年，并且由于不斷的進步和改進而在內燃機車輛中實現了。如今，內燃機汽車很少出現無法按預期工作的情況。

　　當考慮到必須完美運行以使發動機按預期運行的組件的復雜性和數量時，結果是多年來出色的工程工作的令人印象深刻的證據。這通常基于對可能錯誤的詳細分析，并且許多此類故障場景在市場推出之前都經過了詳細測試;因此，它們發生的概率大大降低。

　　隨著電動汽車的引入，構成內燃機的部件已被電子部件取代。然而，對可靠性和可用性的要求保持不變。因此，迫切需要解決可靠性、可用性和安全性問題，并提供適當?shù)慕鉀Q方案來維持這些領域的性能。

　　改用電動機是有益的，因為事實證明電力機車極其可靠。一臺電力機車在其使用壽命內可以行駛數百萬公里，而電動汽車有一天也可能實現類似的目標。

　　盡管在電力傳動系統的其他應用(例如電力機車)中獲得的知識可能有用，但應用是不同的。例如，機車在停止后表現出相對恒定的功率和一些峰值功率要求，但總的來說，保持相對穩定的負載。電動汽車有很多停靠站(例如，在紅綠燈或十字路口)，并且必須應對不同的速度限制，這意味著電力需求變化會頻繁停車。

　　應用的差異反映在任務配置文件中，代表車輛在特定用例中隨時間推移所需的功率。根據目標受眾，配置文件會略有調整。它們還可以包括特定要求，例如使用拖車上坡起步或在賽道上進行測試的高速加速。各個用例基于頻率或里程，并且多個此類任務配置文件會產生考慮多個用例的綜合任務配置文件。例如，實現這一目標的典型時間范圍是八年 400,000 公里。

　　盡管試圖涵蓋所有關鍵操作點，但設計人員必須保持現實。超載的要求將導致單個組件尺寸過大，進而導致不可接受的成本。

　　重要的半導體參數

　　從綜合的任務概況中，可以推斷出功率半導體的重要參數，例如最大結溫或熱循環次數。功率半導體模塊還可以根據任務概況進行設計，并確定實現所需性能所需的 SiC 芯片數量。還考慮環境溫度(例如冷卻劑溫度)。此外，周期深刻影響功率半導體模塊的設計以及連接和鍵合技術的使用。某些組件之間的傳統焊接連接是否足夠，或者是否需要其他連接技術，例如銀燒結連接(一種不熔化的更強的粘合)，很快就會變得顯而易見。

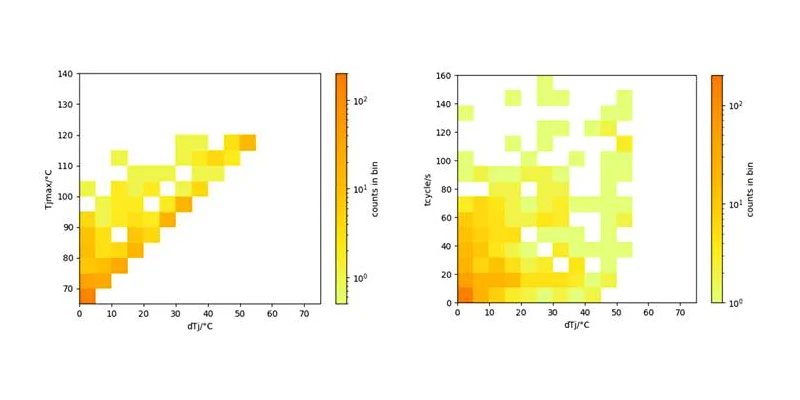

　　提供的兩個插圖分別表示發生的概率(計數)。圖中可見的橙色越多，這種情況發生的可能性就越大。左側繪制了與結溫相關的熱變化的可能性。高結溫范圍內的熱變化更為關鍵，會影響元件的使用壽命。在右側，我們看到熱負荷循環對熱變化的依賴性。在這里，具有大熱負載循環的許多循環是挑戰。與機車任務概況的相同分析相比，多樣性是驚人的。頻繁發生的案例分布在整個范圍內，而不是集中在幾個點上。

　　AQG 324 對任務概況做出了更具體的聲明。它引入了分為兩個不同時間范圍的負載循環測試：開啟時間小于5秒的PCsec和開啟時間大于15秒的PCmin。假設 15 秒后已達到熱穩定狀態，特別是對于功率半導體而言，因此較長的接通周期不會導致額外的加熱。該測試被定義為失效測試，必須連續監測各種參數。

　　AQC 324 要求熱阻 (Rth) 的增加應小于 20%，而漏源電壓 (VDS) 或反向源漏電壓 (VSD) 的增加應低于 5%。特別是在 PCmin 測試中，熱阻變化(即使是很小的程度)對 MOSFET 源極-漏極電壓變化的依賴性提出了挑戰。例如，Rth 增加 <10% 可能會導致 VSD 變化 5%。這是由于導通電阻 (RDSon) 和溫度之間存在密切關系。

　　在這些測試中，對于具有多個邏輯開關的模塊(例如，半橋模塊或具有六個邏輯開關的模塊)來說，重要的是所有邏輯開關都被適當加載并包括在評估中。

　　結溫是一個重要參數，通常通過體二極管兩端的壓降間接測量。當然，該測量是在兩個半橋(即所有邏輯開關)上執行的。

　　測試非常耗時，因為預計會進行多次(在 100,000 次范圍內)循環。如果 PCsec 的開啟時間為 5 秒，關閉時間為 5 秒，則相當于 1,000,000 秒，相當于 12 天。對于 1,000,000 個周期，則需要 116 天。還可以預期，隨著結溫升高，即結溫與冷卻溫度之間的溫差增大，循環次數會減少。

　　日立能源 RoadPak 的行為如下表所示：

　　除了開/關時間行為 (ton/toff) 之外，表中還顯示了前面提到的結和冷卻介質之間的溫差 (ΔTj) 以及達到的最大結溫度 (T j,max) 。為了獲得有意義的結果，必須使用多個樣本進行測試。在這種情況下，并行使用六個模塊。

　　了解測試結果

　　理解結果的意義非常重要。冷卻介質和結溫之間的差異越大，該值越小，從而縮短功率半導體成功完成指定周期所需的時間。這在硅半導體領域是眾所周知和理解的。對 ton/toff 的依賴性也很明顯——這些時間越短，可以切換的周期就越多。

　　對于專為私人使用而設計的電動汽車，需要 100,000-400,000 次 PCsec 循環。對于卡車、公共汽車和出租車，該值應超過 1,000,000 次循環。這些值是由于車輛的不同使用壽命而產生的。表格結果證實 RoadPak 滿足私人和公共/商業/工業用途的預期要求。
