將E-Mode GaNFET與基于GaN的門極調節電路整合，可以顯著提升GaN開關的門驅動可靠性和兼容性，同時保持快速開關特性，并減輕因共同封裝相關的寄生元件所引起的振鈴現象。

　　級聯和E-Mode GaNFET的演變與可靠性

　　級聯GaN(如圖1(a)所示)將低電壓常關硅MOSFET與高電壓常開GaN HEMT以級聯配置結合在一起。該組合有效地實現了增強模式行為，這項技術自2010年代初期以來已投入商業應用。硅MOSFET的門閾電壓普遍為4 V，相比于本土GaN解決方案，不僅簡化了門驅動要求，還使這些級聯GaN通?？梢杂脴?biāo)準硅門驅動器進行驅動。此外，硅MOSFET的混合特性可以提升可靠性?？梢岳霉璧囊阎匦院托袨閬肀Ｗo(hù)更為敏感的GaN HEMT的門極，降低因高電壓尖峰或不當?shù)拈T電壓造成的故障風險。

圖1

　　然而，位于GaN HEMT的門極和源極之間的額外硅MOSFET會顯著增加級聯GaN器件的有效輸入電容，從而大大犧牲了快速開關特性，這也是其相較于SIC MOSFET的一個突出優勢。更糟糕的是，硅MOSFET與D-mode GaN的串聯連接用于共同封裝，會導致額外的寄生電感，從而在開關波形中產生更多的振鈴和過沖，影響整體性能并引發對電磁干擾(EMI)的擔憂。

　　E-mode GaNFET(如圖1(b)所示)采用p型GaN門結構，提供正門閾電壓，使得該器件在單芯片解決方案中固有地保持常關狀態。這對于需要安全操作的電力應用至關重要。E-mode GaNFET通常表現出非常低的門電荷和電容，無需額外組件，從而實現更快的開關速度，減少開關損耗，特別適用于需要高頻操作的應用。

　　盡管如此，p型GaN門的典型門閾電壓為1.4 V，這可能由于噪聲或門電壓波動導致意外開啟器件及系統故障。此外，典型的驅動范圍為-10 V至7 V，與大多數其他功率器件的驅動電壓(通常需要12-18 V)不兼容，使得從其他功率開關切換到GaN HEMT變得困難。最后，p型GaN門尚不成熟，更為脆弱，因此對其長期可靠性和閾電壓穩定性存在顧慮。

　　全GaN集成電路解決方案：門閾電壓和驅動范圍的飛躍

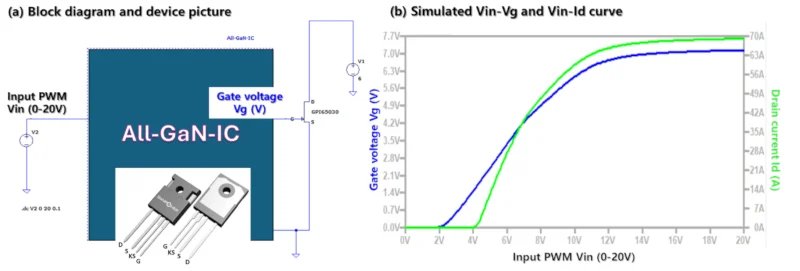

　　GaNPower International創新了一種全GaN集成電路(All-GaN-IC)方法，將門閾電壓從1.4 V提升至令人印象深刻的3.5-4.0 V，擴展了可達±20 V的驅動范圍。一個專有的基于GaN的門調節電路已與功率GaNFET單芯片單體集成。這一創新(如圖2(a)所示)使新的E-Mode GaN與硅和SiC MOSFET的引腳輸出、閾電壓和驅動范圍相一致，因此得名“引腳對引腳”(P2P)，以其卓越的兼容性而聞名。P2P技術結合了級聯GaN和E-mode GaN的優點，旨在實現更可靠的門驅動，同時不會大幅犧牲GaN功率開關的快速開關優勢。

　　根據圖2(b)中顯示的LTSpice模擬結果，P2P GaN開關的門閾電壓已提升至約4 V，其門電壓通過全GaN集成電路的0-20 V PWM輸入被適當?shù)叵拗圃? V以下。

圖2

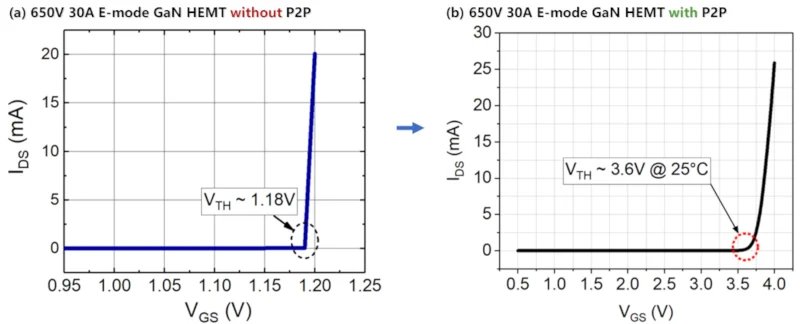

　　在室溫下進行的靜態IdVg測量實驗結果(如圖3所示)也驗證了P2P GaN的門閾電壓(3.6 V)得到了增強，相比于沒有基于GaN的門調節電路的普通E-mode GaN。

圖3

　　展示優越的開關性能

　　為評估P2P GaN的突發模式開關性能，建立了一個雙脈沖測試平臺，配備定制的空氣核心128 μH負載電感器、自由輪回的SiC二極管和可靠的電壓鉗位電路，以便準確測量動態Rdson。

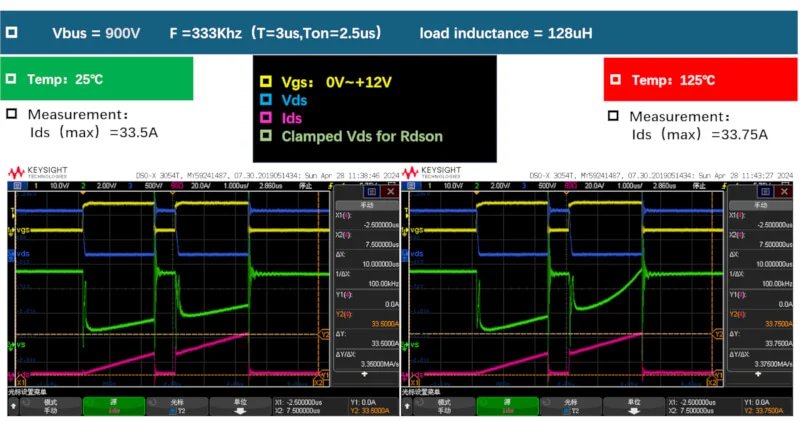

　　在12 V PWM輸入和900 V總線電壓下，所有開關波形(Vgs、Vds和Ids，如圖4所示)均無明顯的振鈴或過沖。此外，動態Rdson在室溫下也保持在合理范圍內，最大可達33 A(其電流額定值)，可以從鉗位的Vds波形中觀察到。在125°C下，在類似負載條件下進行的另一次雙脈沖測試顯示出可比的開關波形，表明基于GaN的門調節電路具有良好的熱穩定性。

圖4

　　為對P2P GaN進行連續硬開關評估，搭建了一個100 KHz半橋Buck測試平臺，采用高飽和環形電源電感和恒定40歐姆高功率電阻負載。在主測試板上安裝了兩臺GP65R45T4器件，并在測試過程中采用了適當?shù)娘L(fēng)扇冷卻。

圖5

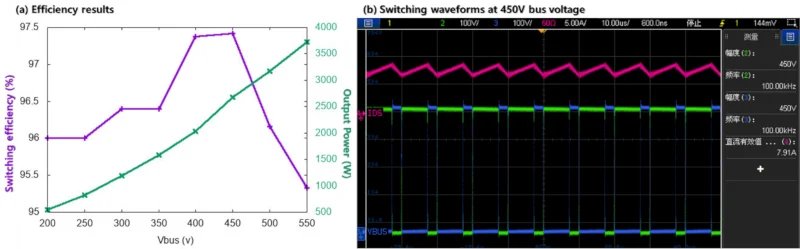

　　根據圖5(a)中顯示的效率報告，在12 V PWM輸入和200-550 V總線電壓下，基于P2P GaN的Buck變換器實現了97.42%的峰值效率，最大功率輸出為3.7 kW。圖5(b)顯示出在450 V總線電壓下，達到峰值效率時，開關波形良好，無顯著振鈴和過沖現象。
