十多年前首次推出的SIC功率模塊有望徹底改變功率模塊市場。通過用寬帶隙氮化硅(SiC)取代標準半導體中使用的硅，它們有潛力將半導體功率模塊的適用范圍擴展到更高功率和更高溫度的應用場景。

　　為了使SiC實現其高期望并在2026年前占據25%的功率模塊市場份額，開發人員必須克服多個挑戰。首要任務是優化SiC模塊設計，以充分發揮這種材料的潛力，同時提供在實際應用中所需的可靠性。

　　盡管SiC在性能上相較于硅有顯著優勢——例如，擊穿電壓高出十倍、漏電流低出19倍，但在芯片與基板的焊接接頭處，它承受的應力水平較高。在功率循環應用中，這種重復的應力會導致芯片與基板界面的退化，使得SiC設備的壽命比標準硅設備減少約70%。

　　本文介紹了Vincotech研發團隊開發的一種新設計方法，該方法提高了SiC功率模塊的功率循環能力，并在一定程度上改善了柵氧可靠性、短路耐受性和SiC體二極管退化。通過縮小與基于硅模塊的整體可靠性差距，使SiC成為多種功率模塊應用中一種可行的高性能替代方案。我們將改進設計的性能與標準設計和競爭產品進行比較，并評估其對電動汽車充電樁的影響。

　　瓶頸識別

　　SiC預計將在提高電動汽車供電設備(EVSE)整體系統效率方面發揮重要作用，將效率從95%提高到98%，提供更高的效率、更高的功率密度和更快的充電時間。然而，為了實現這一目標，SiC必須在功率循環能力方面與傳統的基于硅的解決方案匹敵，確保高可靠性。

　　盡管SiC的電氣特性優于硅，但其機械特性對功率循環能力產生了負面影響。尤其是，SiC的楊氏模量高出三倍，可能導致焊接接頭中裂縫的形成和擴展。

　　此外，EV充電器等應用的高需求任務特性，伴隨著較長時間的最大功率輸出(例如，EV充電器的情況)以及通過較小結點流動的較大電流所產生的高溫，都會對焊接接頭施加額外的應力，這需要有效管理。

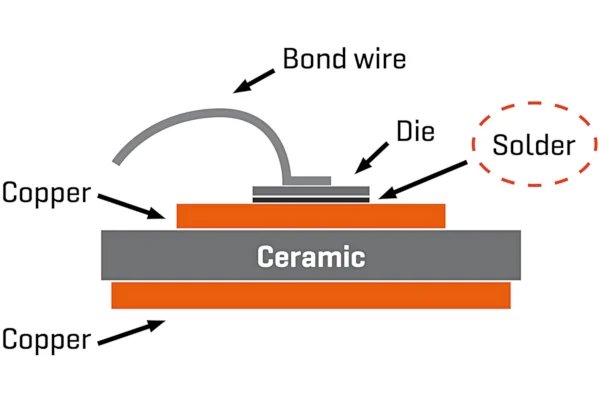

　　所有這些因素都指向需要加強芯片與焊接接頭，以改善SiC模塊的功率循環能力。

　　測試新焊料合金以提升SiC功率模塊性能

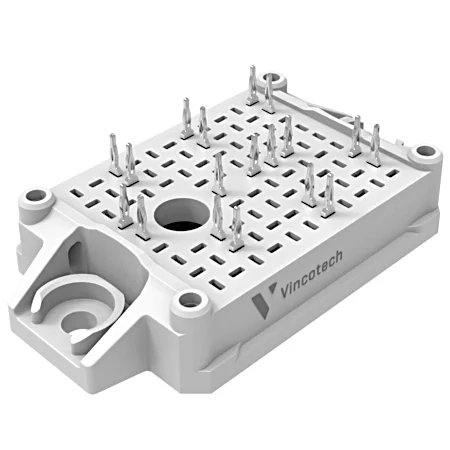

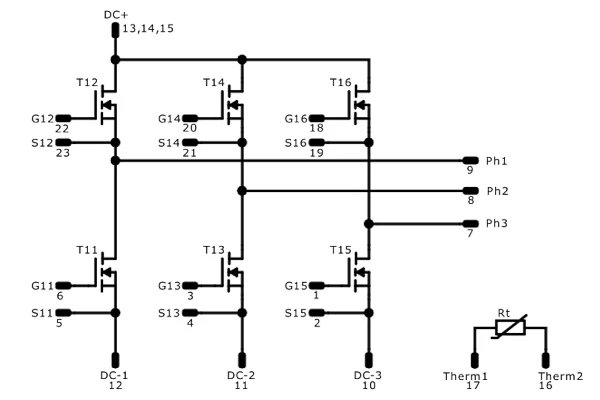

　　在實驗室中，我們的研發團隊實施了一種新焊料合金，提高了SiC功率模塊的性能，使這種技術在實際應用中可行。我們測試了SiC功率模塊在連接SiC芯片和基板的技術方面的功率循環能力。測試中，我們使用了VIN flowPACK E1 SiC模塊，該模塊內部采用了SiC MOSFET芯片技術，并與競爭對手的模塊進行了比較。

　　為了專門激發焊接退化這一關鍵失效模式，我們進行了加速功率循環測試，使芯片達到最大結溫Tjmax = 150 °C和175 °C，并設定溫度差dT = 100K，持續時間ton = 1秒。這使我們能夠模擬目前的典型操作條件(Tjmax = 150 °C)以及下一代高性能解決方案的預期條件(Tjmax = 175 °C)。在這兩種情況下，失效標準定義為結與外殼之間的熱阻Rth(j-c)增加20%，這表明芯片與基板界面處裂縫的形成和擴展。

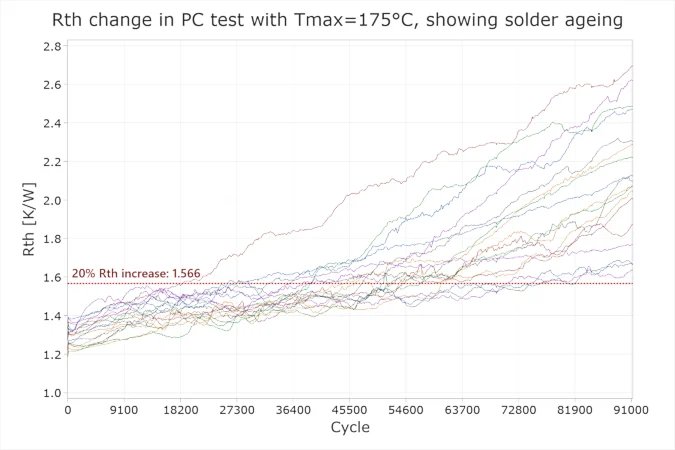

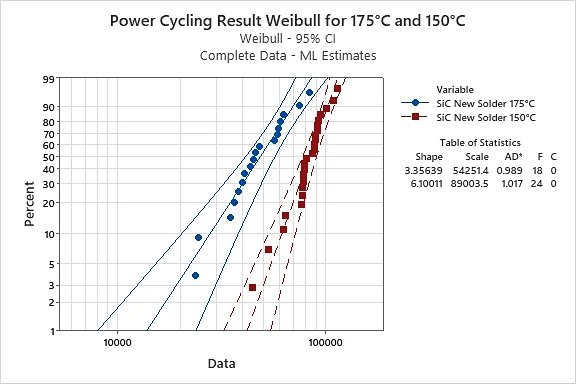

　　圖3的上部分圖表展示了每個測試芯片的芯片與基板接口的熱阻變化。達到失效所需的功率循環次數由所繪制的曲線交點與表示失效標準的虛線確定。通過韋布爾分析(見圖3的下部分圖表)，分析失效數據揭示觸發約63%所有測試芯片失效所需的平均循環次數，被認為是組件的特征壽命。

　　評估模塊的預期壽命

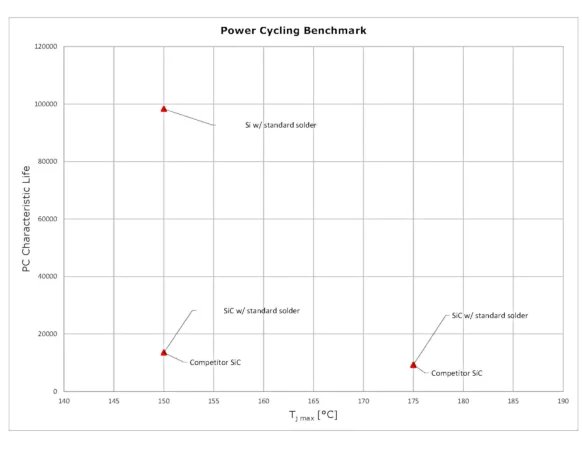

　　接下來，我們比較了SiC功率模塊與標準硅設備(見圖4上部圖表)的功率循環能力，使用了Vincotech和競爭對手的模塊，并使用標準焊料。測試在最大結溫Tjmax為150 °C和175 °C的情況下進行，確認SiC設備所經歷的焊接接頭的更高應力使其功率循環能力比硅設備低七倍，無論使用的是Vincotech模塊還是競爭對手模塊。正如預期，在Tjmax = 175 °C時，模塊經歷的更高溫度和應力顯著降低了模塊的功率循環能力。

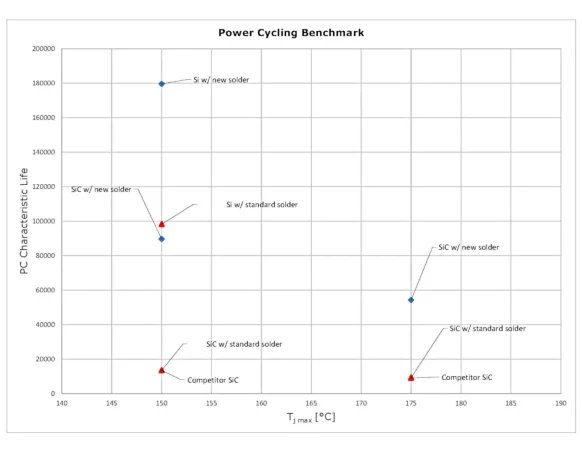

　　基于這些結果，我們使用壽命模型預測在實際應用中部署的EV充電器模塊的預期壽命。假設每日24個循環，最大結溫Tjmax為125 °C，溫度變化為100 K，SiC功率模塊的預期壽命僅為2.2年，而硅功率模塊的預期壽命則為16年。使用Vincotech實施的新焊料合金進行相同比較(見圖4下部圖表)，我們將循環能力提升至接近使用標準焊料的硅設備的水平。在更高的最大結溫Tjmax = 175 °C下，功率循環性能也得到了顯著改善，新焊料合金大幅提高了與競爭SiC模塊的性能。假設與之前相同的充電器任務特性，新焊料合金將SiC功率模塊的壽命提升到約15年，接近硅設備的壽命，并超越了市場接受所需的當前閾值。

　　準備服務快速增長的電動汽車充電市場

　　Vincotech先進的芯片附著技術是解決SiC功率模塊在功率循環能力方面面臨的可靠性挑戰的高效且經濟的解決方案。我們的工程團隊繼續研究新焊料合金，以充分利用這種互連技術。同時，他們還在探索新技術，如燒結，如果能夠改善連接線的可靠性(這是當前解決方案中第二弱的環節)，將進一步提升功率循環能力。Vincotech在SiC技術上擁有龐大的產品組合，涵蓋40多個不同的部件編號，并基于多源芯片供應鏈。此外，我們?yōu)橹绷骺斐鋺?yīng)用提供專用產品線，涵蓋每個轉換階段的全面產品組合。為了伴隨電動汽車充電站市場的快速增長，我們制定了強有力的SiC功率模塊技術路線圖，以滿足高可靠性的規格要求。
