電力電子系統是我們每天使用的大量設備中不可或缺的一部分。移動電話和筆記本電腦等便攜式電子設備如果沒有被稱為轉換器的關鍵電力電子組件,就無法正常工作。

　　由于這些復雜設備中存在大量的子電路,需要滿足與電池或為設備供電的交流電源不同的不同電壓要求。這就是直流直流轉換器可用的地方,根據圖1所示的需求,提供了提高或降低電壓的方法。

　　這也補償了當電池電壓減少由于能量流失,使系統更有效,更具成本效益,緊湊[1]。繼續閱讀,以了解更多關于DC-DC轉換器的歷史,他們?nèi)绾喂ぷ?以及他們?nèi)绾螏椭⒕薮蟮南到y(tǒng)。

　　直流-直流轉換器的歷史

　　在半導體技術處于初始階段時,通過使用振動器、升壓變壓器和整流器組件將直流電源電壓中間轉換為交流電壓,將直流電源電壓轉換為更高電壓。這對于低功率應用是可行的。

　　然而,為了更大的電力應用,需要一個電動機來驅動適當電壓的發電機。事實證明,這些過程花費了大量的時間用于設置過程,所涉及的成本過高,而且總體上效率較低。

　　隨著半導體器件和集成電路的興起,轉換電路可以有效地設計和實現,因為這些元件是緊湊的,經濟上可行的,而且容易使用。最大的優勢是能夠使用固態開關模式轉換來設計節能工藝,而不是古老的以熱形式耗散多余能量的方法。

　　什么是功率轉換器?

　　功率轉換器是一種在連續基礎上將一種形式的能量轉換成另一種形式的設備。有幾個這樣的裝置具有不同程度的復雜性、可靠性和性能[2]。此外,電力轉換機制可以發生各種形式,包括機械,化學和電氣過程.

　　對于電力電子系統中的應用,最好能夠使用電氣過程進行動態能量轉換的轉換器。通常用于這一目的的組件包括開關和諸如電感器、電容器和變壓器等無源元件。為了減少可能的電力損失,避免使用電阻器。這些組件的連接方式取決于所需的功率轉換方法。

　　最簡單的功率轉換形式是將一個數量級、相位和頻率的多相交流電壓轉換為另一個數量級、相位和頻率。從這個意義上說,直流輸入或輸出可以被看作是零相位和頻率的交流。

　　直流直流轉換器是一種電子電路,它可以根據需要將直流電流從一個電壓電平轉換到另一個電壓電平。這種電力轉換器能夠在從電池等極低功率到大型高壓電力傳輸系統等大功率的大功率范圍內運行。

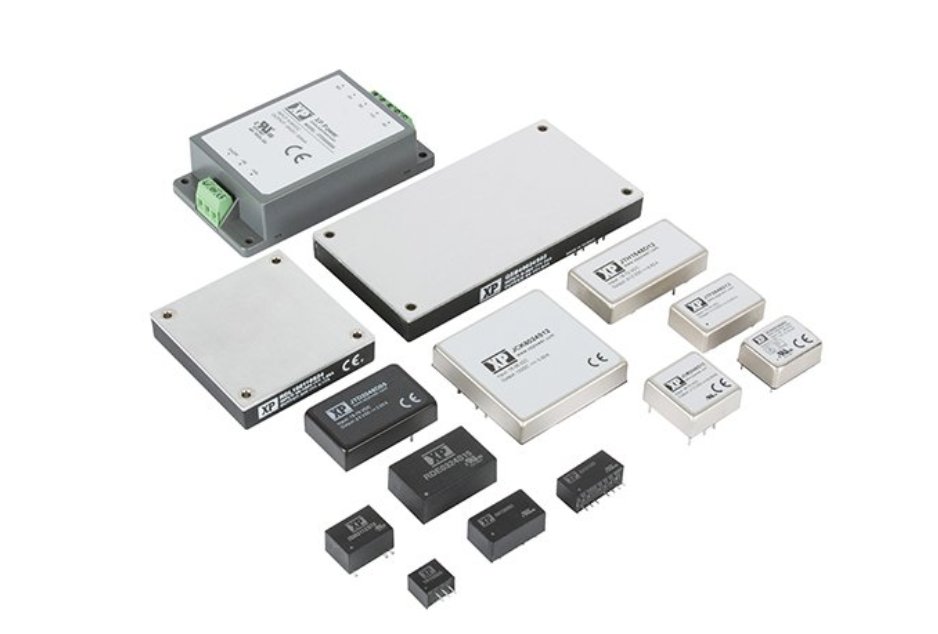

　　圖2顯示了一些直流-DC轉換器電路成品樣品。直流直流轉換器可以有效地從一個可能或不可能控制到恒定或可變負載的源產生調節電壓,從而確保除了所需的電壓水平變化之外,還能確保適當?shù)南到y(tǒng)調節。

　　根據應用程序的不同,轉換電路可能僅由一個開關、一個電感器和一個電容器組成,或者由于使用集成成特定方式的多個組件來實現所需的功率轉換而可能是復雜的。

　　高級別操作原則

　　直流-直流轉換電路采用高頻功率轉換,使用開關和其他無源元件消除開關噪聲,從而調節輸出電壓。儲能元件的布置由提升或遞減要求和手邊的應用決定。

　　直流驅動的振蕩器可以用來驅動簡單的雙電容器電壓乘數網絡、飛行電容器電壓轉換器、雙定線充電泵或與整流器網絡一起的升壓變壓器。這就是大多數電子直流直流轉換器的操作方式。

　　直流-DC轉換電路運行的基本思想是,電路中使用的電感和電容器應該以某種方式形成一個低通濾波網絡。這有助于最小化或消除可能疊加的交流波紋或其他組件的輸出電壓形成的開關行動。

　　主要措施

　　功率轉換器是一種在連續基礎上將一種形式的能量轉換成另一種形式的設備。

　　直流直流轉換器是一種電子電路,它可以根據需要將直流電流從一個電壓電平轉換到另一個電壓電平。

　　直流-直流轉換電路采用高頻功率轉換,使用開關和其他無源元件消除開關噪聲,從而調節輸出電壓。
