LEM作為全球領先的電流與電壓傳感器生產商，其傳感器手冊是工程師設計、選型和應用的核心依據。掌握正確的閱讀方法能大幅提升效率并避免失誤。以下是系統化的手冊解讀指南：

關鍵參數深度解讀(以ITC系列霍爾傳感器為例)

1.額定電流(Ipn)

例：ITC 200-S(±200A峰值)

注意：持續工作電流通常為Ipn的70-80%，詳見降額曲線

2.精度指標

- 總誤差 @25°C：±0.5% Ipn (包含零點誤差+增益誤差)

- 溫漂特性：±0.03%/K(-40°C至+85°C范圍)

3.動態性能

帶寬：DC~100kHz(-3dB點)

響應時間：<1μs(典型值，應對短路檢測場景)

4.絕緣特性

- 隔離電壓：4.8kV RMS/50Hz/1min(原副邊間)

- 爬電距離：>8mm(滿足工業環境要求)

安全警告重點提示(手冊中的紅色警戒區)

1.電源反接保護

多數LEM傳感器無反向保護，反接電源將導致永久損壞

解決方案：串聯二極管或使用防反接電路

2.過電壓防護

輸出端推薦并聯TVS管(如SMBJ6.5A)

例：LV25-P輸出極限電壓±15V，超過即損毀

3.熱管理要求

大電流型號(如LTSR 1500-NP)需強制散熱：

自然冷卻：<50% Ipn

加散熱器：可達100% Ipn

典型應用圖解

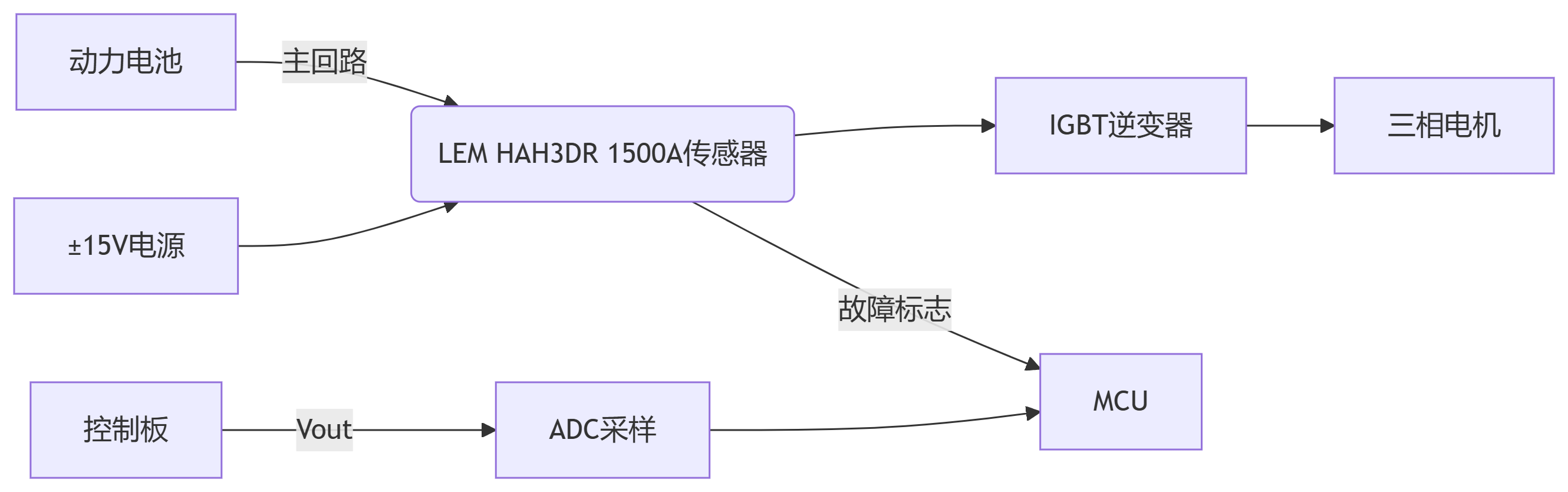

新能源汽車電機控制電路示例：

外圍電路建議：

1.電源濾波：10μF鉭電容 + 100nF陶瓷電容并聯

2.輸出端：RC低通濾波(R=100Ω, C=10nF)抑制高頻干擾

3.屏蔽層：傳感器外殼接設備地，電纜使用雙絞屏蔽線

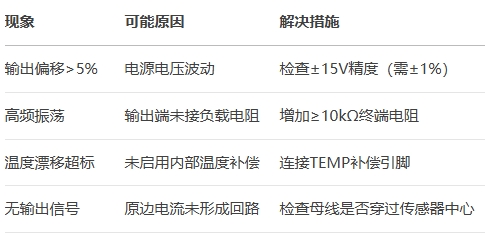

故障排查速查表

進階技巧

1.選型工具活用

登錄LEM官網使用在線選型工具(如LEM Selector)，可自動匹配工況需求

2.認證文件查閱

安全認證(UL/CE)在手冊附錄或單獨證書中，EMC測試報告需特別關注

3.版本更新追蹤

訂閱產品變更通知(PCN)，關鍵變更如：

2023年HMSR系列引腳定義變更

2024年ITC系列RoHS證書更新

提示：遇到復雜應用時，優先參考LEM官方《應用筆記》(如AN0007關于高di/dt測量)，比手冊提供更多實踐案例。

工程師箴言：手冊第4頁的安全警告和第9頁的絕對最大額定值表，決定了設計的生死線，務必逐字研讀!良好的手冊閱讀習慣是避免實驗室煙霧和現場故障的第一道防線。

通過系統化解析手冊結構、關鍵參數和安全要點，您將能高效獲取設計所需信息，充分發揮LEM傳感器的性能優勢。
