快恢復二極管(FRD)和碳化硅(SiC)二極管作為兩種重要的功率半導體器件，正在推動著能源轉換效率的持續提升。隨著新能源發電、電動汽車和工業自動化等領域的快速發展，對高效、可靠的二極管需求日益增長。本文將深入分析這兩種二極管的技術特點、性能差異以及適用場景，為工程師和技術決策者提供有價值的參考。

快恢復二極管(FRD)技術解析

快恢復二極管是一種經過特殊工藝處理的硅基功率二極管，其核心特點是具有極短的反向恢復時間(trr)和較低的反向恢復電荷(Qrr)。這種特性使得FRD在高頻開關應用中表現優異，能夠顯著降低開關損耗。

FRD的內部結構通常采用鉑或金摻雜技術，通過控制少數載流子壽命來優化恢復特性。根據電壓等級不同，現代快恢復二極管的反向恢復時間可控制在50ns至200ns之間，而普通整流二極管則通常在微秒級別。

主要優勢：

成本效益高，生產工藝成熟

反向恢復特性優于普通整流管

適用于kHz級別的中高頻應用

電壓等級覆蓋廣泛(200V-6000V)

典型應用包括開關電源(SMPS)、不間斷電源(UPS)、變頻器和工業電機驅動等場合，特別是在PFC(功率因數校正)電路中表現突出。

SiC二極管的技術突破

碳化硅(SiC)二極管代表了功率半導體材料的最新進展。與傳統的硅材料相比，SiC具有10倍的臨界擊穿電場強度、3倍的熱導率和更寬的禁帶寬度(3.26eV vs 1.12eV)。這些先天優勢使SiC二極管能夠實現近乎理想的反向恢復特性。

性能亮點：

幾乎為零的反向恢復電荷(Qrr)

更高的工作結溫(可達200°C以上)

更高的開關頻率能力(可達MHz級別)

更低的導通損耗和開關損耗

SiC肖特基二極管(SBD)是目前最成熟的商業化產品，電壓等級主要集中在600V-1700V范圍。由于沒有少數載流子存儲效應，其開關損耗比硅基FRD降低達80%以上，特別適合高頻、高溫、高功率密度應用場景。

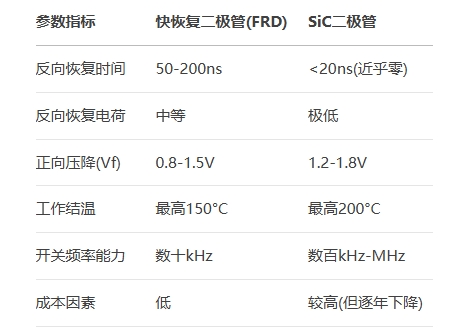

關鍵性能對比分析

從損耗構成來看，FRD在高頻下的開關損耗占主導，而SiC二極管雖然正向導通損耗略高，但憑借極低的開關損耗，在系統效率上具有明顯優勢。實測數據顯示，在100kHz的Boost電路中，SiC二極管可將整體效率提升2-5個百分點。

應用場景選擇指南

優選快恢復二極管的場景：

成本敏感型應用，如消費類電源產品

工作頻率在20kHz以下的中低頻電路

環境溫度不超過125°C的常規工業應用

已有成熟FRD解決方案的存量設備維護

優選SiC二極管的場景：

高頻電力電子裝置(如MHz級RF電源)

高溫工作環境(如電動汽車電驅系統)

對能效要求苛刻的新能源發電系統

需要大幅減小無源元件體積的高功率密度設計

1700V以上的高壓應用(硅基FRD性能下降明顯)

特別值得注意的是，在光伏逆變器和車載充電機(OBC)等新能源應用中，SiC二極管的系統級優勢已經能夠抵消其較高的器件成本，帶來更短的投資回報周期。

根據需求做出明智選擇

快恢復二極管和SiC二極管各有其技術特點和市場定位，不存在絕對的優劣之分。設計人員在選擇時需綜合考慮工作頻率、環境溫度、系統效率要求、成本預算等多重因素。隨著"雙碳"目標的推進，高效率的SiC二極管市場份額將持續增長，但在可預見的未來，兩種技術將保持互補共存的格局。
