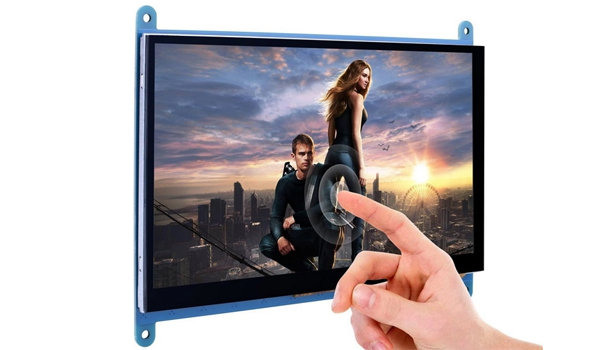

電容式觸摸屏徹底改變了我們與電子設備的互動方式，從智能手機和平板電腦到工業控制面板和汽車顯示器。這些觸摸敏感接口依賴于材料和組件之間復雜的相互作用，以檢測和響應我們的觸摸輸入。在這篇全面的文章中，我們將探討電容式觸摸屏組件中使用的各種材料、它們的特性，以及它們?nèi)绾呜暙I于這些無處不在的設備的整體功能。

電容式觸摸屏的基本結構

在深入討論具體材料之前，了解電容式觸摸屏的基本結構是必要的。通常，這些屏幕由幾層組成：

1.保護玻璃或覆蓋層

2.觸摸傳感器層

3.顯示層(例如，LCD或OLED)

4.控制電路

這些層中的每一層都包含不同的材料，選擇這些材料是基于它們在電容式觸摸屏組件中的特定特性和功能。

保護玻璃材料

電容式觸摸屏的最外層是保護玻璃，既是保護屏幕的屏障，也是用戶互動的表面。常用的保護玻璃材料包括：

化學增強玻璃

化學增強玻璃，如康寧的Gorilla Glass，廣泛用于電容式觸摸屏組件。這種材料經過離子交換過程，用較大的鉀離子替代較小的鈉離子，在表面形成一層壓縮應力，從而提高抗刮擦性和整體耐用性。

化學強化過程涉及將玻璃浸入約400°C的熔融鉀鹽浴中。當玻璃中的鈉離子被較大的鉀離子替代時，表面形成壓縮應力，而中心則產生張力。這種應力分布顯著增強了玻璃對沖擊和劃痕的抗損傷能力。

熱處理玻璃

熱處理玻璃是電容式觸摸屏組件中另一種選擇。這種材料在接近其軟化點的溫度下加熱，然后迅速冷卻，從而在玻璃內部產生張力，增強其強度和抗破裂能力。

熱處理過程涉及將玻璃加熱至約600-700°C，接近其軟化點。然后使用氣流快速冷卻玻璃，導致外表面冷卻收縮速度快于內部。這在表面上形成壓縮狀態，而內部則是張力，結果使得這種玻璃的強度約為同厚度退火玻璃的四倍。

合成材料

在重量或柔韌性是考慮因素的應用中，聚碳酸酯(PC)或聚甲基丙烯酸甲酯(PMMA)等合成材料可作為電容式觸摸屏組件中玻璃的替代品。這些材料提供抗沖擊性和能夠制造曲面或柔性顯示器等優點。

例如，聚碳酸酯以其優異的抗沖擊性而聞名，抗沖擊能力約為玻璃的250倍。它還更輕，適合便攜設備。PMMA，通常稱為亞克力，具有優良的光學清晰度和抗紫外線性能，適用于戶外觸摸屏應用。

觸摸傳感器層材料

觸摸傳感器層是電容式觸摸屏組件的核心，負責檢測當導電物體(如手指)接近或觸摸屏幕時電容的變化。多種材料用于制造這一關鍵層：

銦錫氧化物(ITO)

銦錫氧化物(ITO)長期以來一直是電容式觸摸屏組件中透明導電涂層的標準材料。ITO是銦(III)氧化物和錫(IV)氧化物的混合物，提供優異的導電性，同時保持高透明度。它通常通過濺射或化學氣相沉積等工藝以薄膜的形式應用于玻璃或塑料基板上。

ITO的獨特特性源于其電子結構。這種材料是一種重摻雜的n型半導體，其中錫原子作為摻雜劑存在于銦氧化物晶格中。這導致自由電子濃度高，從而賦予ITO導電性。同時，其寬帶隙使可見光能夠透過，保持透明。

金屬網

金屬網技術作為電容式觸摸屏組件中ITO的替代方案應運而生。這種方法使用超細金屬絲的網格，通常由銅或銀制成，以創建透明導電層。金屬網具有更高的導電性、柔韌性和可能低于ITO的生產成本等優點。

金屬網通常通過光刻或印刷技術制作，可以精確控制電線圖案。電線細到肉眼不可見(通常寬度小于5微米)，保持了屏幕的透明性。網格的開放結構也使其較固體ITO薄膜更具柔韌性。

銀納米線

銀納米線技術是電容式觸摸屏組件中另一種有前景的材料。這些極細的銀線隨機分布在基板上形成導電網絡。銀納米線提供優良的導電性和柔韌性，適用于剛性和柔性觸摸屏。

銀納米線通常通過基于溶液的過程合成，并可以使用噴涂或卷對卷印刷等技術應用于基板。它們的高長寬比(長度與寬度)使其能夠在相對低的濃度下形成導電網絡，保持高透明度。銀納米線網絡的柔韌性也使其非常適合未來的柔性和可拉伸電子產品應用。

石墨烯

石墨烯是一層碳原子以六角形晶格排列的材料，正被探索作為電容式觸摸屏組件的下一代材料。其卓越的電導率、光學透明度和柔韌性使其成為未來觸摸屏技術的理想選擇。

石墨烯的獨特特性源于其二維結構。石墨烯中碳原子的sp2雜化導致電子在片層中自由移動，從而賦予其優良的電導率。同時，其單原子厚度使其能夠透過高達97.7%的可見光，因此具有很高的透明性。

基板材料

基板作為電容式觸摸屏組件中觸摸傳感器層的基礎。常見的基板材料包括：

玻璃

由于其優良的光學特性、剛性和與各種制造工藝的兼容性，玻璃仍然是電容式觸摸屏組件中流行的基板材料。根據應用的具體要求，可以使用不同類型的玻璃，例如鈉鈣玻璃或硼硅酸鹽玻璃。

鈉鈣玻璃是觸摸屏中最常用的類型，因其成本低且易于制造。它主要由二氧化硅(SiO?)、氧化鈉(Na?O)和氧化鈣(CaO)組成。硼硅酸鹽玻璃則含有三氧化二硼(B?O?)，提供更好的熱和化學抗性，適合更嚴格的應用。

聚對苯二甲酸乙二醇酯(PET)

PET是一種柔性塑料基板，通常用于電容式觸摸屏組件，尤其是在需要可彎曲或曲面顯示的應用中。它具有良好的光學清晰度，并能承受ITO沉積所需的溫度。

PET是一種熱塑性聚酯聚合物，以其高強度與重量比和優秀的尺寸穩定性而聞名。其在應力下保持形狀的能力使其非常適合用于柔性觸摸屏。PET還具有良好的耐潮濕和化學性，增強了觸摸屏組件的耐用性。

聚酰亞胺

聚酰亞胺薄膜用于電容式觸摸屏組件中需要高溫耐受性和柔韌性的基板。這些材料特別適合柔性和可折疊顯示應用。

聚酰亞胺是一類耐熱聚合物，以其優良的熱穩定性、化學抵抗性和機械性能而著稱。它們能承受高達400°C的溫度，使其與觸摸屏制造中的高溫處理步驟兼容。聚酰亞胺在寬溫度范圍內保持柔韌性和電氣性能的能力使其非常適合先進的柔性和可折疊顯示器。

膠粘材料

膠粘劑在把電容式觸摸屏組件的各個層粘合在一起時起著至關重要的作用。這些材料必須提供強大的粘合力，同時保持光學清晰度，不干擾觸摸傳感功能。常用的膠粘材料包括：

光學清晰膠粘劑(OCA)

OCA是專門配方的膠粘劑，旨在將電容式觸摸屏組件的層粘合在一起，而不引入空氣間隙或影響光學性能。這些膠粘劑通常基于丙烯酸，提供優良的透明度和耐久性。

OCA通常作為薄膜或片材提供，在控制溫度和壓力條件下層壓在觸摸屏層之間。它們的折射率設計與所粘合材料匹配，以最小化界面處的光反射，從而保持屏幕的光學清晰度。

液態光學清晰膠粘劑(LOCA)

LOCA是一種液態膠粘劑，應用后通過UV光固化。這些膠粘劑能夠流入小間隙和不規則形狀，提供優良的粘合力和光學性能。

LOCA的液態特性使其能夠完全適應表面的不規則性，消除可能影響觸摸敏感性或光學性能的空氣間隙。應用后，膠粘劑暴露在UV光下，啟動聚合反應，將液體轉變?yōu)楣腆w的光學清晰層。這個過程允許對膠粘劑的厚度和分布進行精確控制。

控制電路材料

電容式觸摸屏組件中的控制電路負責處理觸摸輸入并與設備的主處理器通信。該領域使用的關鍵材料包括：

印刷電路板(PCB)材料

電容式觸摸屏組件中的PCB通常由FR-4(阻燃4)材料制成，這是一種由編織玻璃纖維布與環氧樹脂粘合劑制成的復合材料。這種材料提供優良的電絕緣和機械穩定性。

FR-4由多層浸漬環氧樹脂的玻璃纖維織物組成。“4”代表該材料的阻燃等級。這種復合結構賦予FR-4高強度、低水吸收和優良的電絕緣性能，使其非常適合用于觸摸屏控制電路。

導電軌跡

銅是電容式觸摸屏組件中PCB上最常用的導電軌跡材料。這些軌跡連接觸摸傳感器層和控制電路，傳遞檢測觸摸輸入的電信號。

銅因其優異的電導率被選中，在金屬中僅次于銀。銅軌跡通常是通過在PCB基板上蝕刻或添加電鍍工藝形成的。這些軌跡的厚度和寬度經過精心設計，以平衡電氣性能與現代觸摸屏設備中緊湊高密度電路的需求。

集成電路(IC)

電容式觸摸屏組件中使用的IC通常由硅制成，添加各種摻雜劑和金屬層以創建所需的晶體管和互連。這些芯片負責處理觸摸輸入，并可能包括額外的功能，例如手勢識別或掌心排斥。

現代觸摸屏控制器IC高度復雜，通常包含多個處理核心、模數轉換器和專門的算法用于噪聲減少和觸摸檢測。硅基板通過一系列光刻、蝕刻和沉積步驟進行處理，以創建IC中復雜的晶體管和互連網絡。

新興材料和技術

隨著對更先進的電容式觸摸屏組件的需求不斷增長，研究人員和制造商(如Reshine Display)正在探索新材料和技術，以提升性能和實現新功能：

量子點

量子點正在被研究用于電容式觸摸屏組件，以改善顯示器中的色彩再現和能效。這些納米級半導體顆粒可以集成到顯示層中，以增強視覺性能。

量子點通常由如硒化鎘或磷化銦等半導體材料制成。它們獨特的光學特性源于量子限制效應，材料中電子的能級變得離散而非連續。這使得量子點在激發時能夠以非常特定的波長發光，從而實現更精確的色彩控制。

自愈材料

自愈聚合物正在開發用于電容式觸摸屏組件，以創建能夠自動修復輕微劃痕和損傷的屏幕。這些材料可以顯著延長觸摸屏設備的使用壽命。

自愈材料通常通過兩種機制中的一種工作：內在自愈，即材料能夠自主重建斷裂的鍵;或外在自愈，即愈合劑被封裝在材料中，并在發生損傷時釋放。對于觸摸屏，研究人員正在探索能夠保持透明性和導電性的材料，同時具備自愈合特性。

壓電材料

壓電材料在機械應力下產生電荷，因此正在被探索用于電容式觸摸屏組件，以實現壓力敏感觸摸輸入和觸覺反饋。

常見的壓電材料包括石英、鈦酸鋇和聚偏二氟乙烯(PVDF)。當集成到觸摸屏組件中時，這些材料可以檢測觸摸的力度，除了其位置，實現新的交互可能性。它們還可以用于產生局部振動以提供觸覺反饋，增強用戶體驗。

環境考慮

隨著電容式觸摸屏組件的使用不斷增長，越來越多地關注其生產中使用材料的環境影響。像Reshine Display這樣的制造商正在探索更可持續的替代品和材料回收流程，例如含有稀有且昂貴元素銦的ITO。

一種方法是開發使用更豐富元素的替代透明導電材料。例如，摻鋁氧化鋅(AZO)正在研究作為ITO的潛在替代品。另一種策略是改善觸摸屏組件的回收過程，使貴重材料得以回收和再利用。

此外，對于觸摸屏組件的生物降解和生物基材料的興趣也在增長。例如，研究人員正在探索使用纖維素納米纖維作為基板材料，這可能會減少廢棄設備的環境影響。

結論

電容式觸摸屏組件中使用的材料在確定這些無處不在的接口的性能、耐久性和功能性方面起著至關重要的作用。從保護屏幕的保護玻璃到檢測我們觸摸輸入的導電層，每種材料都是根據其特定屬性及其對整體系統的貢獻精心選擇的。

隨著技術的不斷進步，我們可以期待在電容式觸摸屏組件中看到新材料和創新，能夠?qū)崿F(xiàn)更具響應性、耐用性和多功能的觸摸接口。對石墨烯、量子點和自愈聚合物等材料的持續研究有望推動觸摸屏技術的可能性邊界。
