電壓傳感器作為現代電子系統的"感知神經"，廣泛應用于電力監控、工業自動化、新能源等領域。本文將系統解析其工作原理，并揭示不同技術路線的核心差異。

一、電壓傳感器的三大工作原理

1. 電阻分壓式原理(低成本方案)

通過精密電阻網絡實現電壓比例衰減，典型結構包含：

高壓臂電阻(R1)

低壓臂電阻(R2)

信號調理電路

公式表達：Vout = Vin × R2/(R1+R2)

優勢：結構簡單、成本低廉

局限：僅適用于低頻直流場景，存在溫漂風險

2. 霍爾效應原理(隔離檢測方案)

利用霍爾元件實現電-磁-電轉換：

被測電壓通過線圈產生磁場

霍爾元件輸出與磁場強度成比例的電壓

通過閉環補償提升精度(精度可達±0.5%)

技術特點：

2000V以上電氣隔離

支持交直流混合測量

抗電磁干擾能力強

3. 羅氏線圈原理(高頻動態測量)

基于法拉第電磁感應定律：

空心環形線圈包裹被測導體

輸出電壓信號與電流變化率成正比

通過積分電路還原真實波形

突出優勢：

100kHz以上高頻響應

無磁飽和現象

適用于雷電沖擊監測等特殊場景

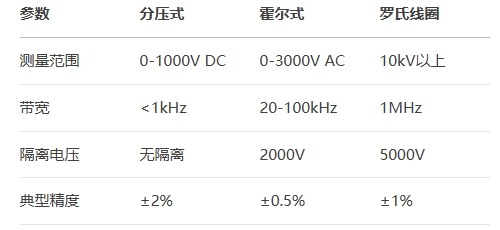

二、關鍵性能參數解析

三、行業應用場景及選型建議

1. 新能源發電系統

光伏逆變器直流側檢測：推薦霍爾閉環傳感器(LEM LV25-P)

風電變流器：需滿足-40℃~85℃寬溫工作

2. 工業自動化

變頻器母線電壓監測：優先選擇帶RS485輸出的數字傳感器

重點防范現場電磁干擾問題

3. 智能電網

配網自動化終端：要求0.2級精度

需通過IEC 61000-4電磁兼容認證

四、技術發展趨勢

集成化設計：將信號調理、ADC、通信模塊集成在單芯片

智能診斷：實時監測傳感器健康狀態(如TE Connectivity的K系列)

無線傳輸：LoRa/NB-IoT技術在電網監測中的應用

寬禁帶材料：SiC基傳感器提升高溫穩定性

選購建議：

工業環境首選IP67防護等級

新能源領域關注VDE認證

醫療設備需符合IEC 60601標準

通過本文的系統解析，讀者不僅能掌握電壓傳感器的核心原理，還能根據具體應用場景選擇最優方案。隨著物聯網與智能電網的發展，電壓傳感器正朝著高精度、智能化方向持續演進。
