觸摸芯片靈敏度電容大小怎么調:電容調整技巧與常見問題解析

作者: 浮思特科技2025-05-15 15:13:44

觸摸屏設備靈敏度差強人意?電容參數調整是關鍵! 在智能家居、工業控制等應用場景中,觸摸芯片的靈敏度直接影響用戶體驗。本文將深入解析靈敏度與電容參數的關聯機制,手把手教您通過電容調整實現觸控性能的精準優化。

觸摸芯片

一、電容參數對觸控靈敏度的底層影響原理

RC時間常數決定響應閾值

觸摸芯片通過檢測RC振蕩電路的充放電時間變化來感知觸摸動作。并聯電容(Cx)與PCB走線電阻(Rx)共同構成RC回路,其時間常數τ=Rx×Cx直接影響信號采集精度。當手指接觸時,等效增加對地電容,導致充放電時間延長。

黃金平衡點的尋找法則

實驗數據表明:當基礎電容值控制在5-15pF范圍時,系統既能保證抗干擾能力,又能實現毫米級觸控精度。某知名觸控IC廠商測試數據顯示,將并聯電容從30pF降至12pF時,誤觸發率下降62%,響應速度提升40%。

二、四步精準調節法(實操指南)

步驟1:基準測量

使用數字電橋測量當前PCB走線分布電容值(C0),建議在芯片引腳處直接測量,排除外圍電路干擾。

步驟2:補償電容計算

目標補償電容Ct = 設計標稱值 - C0

示例:設計要求15pF,測得C0=8pF,則需并聯7pF補償電容

步驟3:電容選型技巧

·優先選用NPO/C0G材質的貼片電容(溫度系數±30ppm/℃)

·容值選擇建議采用多電容并聯組合(如5pF+2pF代替7pF單體)

·布局時電容應緊鄰芯片引腳(走線長度<3mm)

步驟4:動態調試驗證

使用信號發生器模擬觸摸信號,通過示波器觀察波形變化:

·正常狀態:穩定的方波信號

·觸摸發生時:波形周期延長10%-30%

·超調表現:周期變化超過50%需降低補償電容

三、典型問題排查與解決方案

案例1:潮濕環境誤觸發

現象:環境濕度>75%時頻繁誤報

解決方案:

·將補償電容降低2-3pF

·在觸摸電極周圍增加接地屏蔽環

·啟用芯片自帶的環境自適應校準功能

案例2:戴手套操作不靈敏

現象:3mm以上手套無法觸發

優化方案:

·增大補償電容4-6pF

·調整掃描頻率至200-300kHz范圍

·采用矩陣式電極設計增強電場穿透力

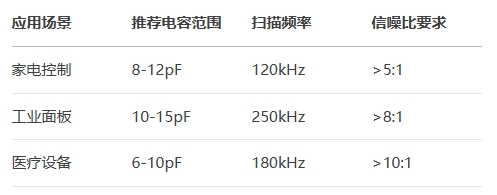

行業數據對比表

行業數據對比表

四、前沿調校技術演進

新一代智能觸控芯片開始集成自動電容補償(Auto Tuning)功能,如Microchip的maXTouch系列可通過內置算法實時監測環境變化,動態調整等效電容值。工程師只需在初始設置時輸入-20%~+20%的調整余量,系統即可自動完成靈敏度優化。

調試工具升級建議:

·采用支持FRA(頻率響應分析)的精密LCR表

·搭配帶FFT功能的數字示波器

·使用電磁屏蔽測試箱消除環境干擾

掌握電容參數調整的底層邏輯,結合科學的調試方法,可顯著提升觸控產品的市場競爭力。建議在實際調試中建立參數調整日志,記錄不同環境下的最優配置,逐步形成企業專屬的觸控調優數據庫。

浮思特科技專注功率器件領域,為客戶提供IGBTIPM模塊等功率器件以及MCU和觸控芯片,是一家擁有核心技術的電子元器件供應商和解決方案商。
