在電力電子設計中，MOSFET作為核心開關器件，其驅動電路的選擇直接影響系統性能。優質的驅動方案不僅能提升能效，更能保障設備長期穩定運行。本文將深入解析五大主流MOSFET驅動電路類型，助您精準選型。

一、基礎驅動方案：直接驅動與RC驅動

1. 直接驅動電路

直接利用控制信號驅動MOSFET柵極，結構簡單成本低。適用于低頻(<10kHz)場景，如小型繼電器控制。但存在明顯缺陷：開關速度慢導致損耗大，且缺乏電壓穩定保護，易因浪涌電壓損壞器件。

2. RC緩沖驅動電路

通過并聯電阻電容(如圖1所示)優化開關特性：

電阻限制峰值電流，防止柵極振蕩

電容吸收高頻噪聲，降低EMI干擾

適用于中等頻率(10-50kHz)應用，如消費類電源適配器。需注意RC參數匹配，避免過度延遲開關速度。

二、高性能驅動方案：推挽與隔離驅動

3. 推挽驅動電路

采用互補晶體管結構(NPN+PNP或N/P溝道MOSFET組合)，實現高速充放電：

上管快速導通，下管加速關斷

支持百kHz以上高頻開關

典型應用：

高頻開關電源(如LLC諧振轉換器)

電機控制器(無人機電調、工業伺服)

4. 隔離驅動電路

集成光耦/磁耦隔離技術，實現：

輸入/輸出電氣隔離(耐壓可達5kV)

抑制共模干擾，增強系統可靠性

關鍵應用場景：

光伏逆變器(防止直流側與電網耦合)

電動汽車充電樁(高壓安全隔離需求)

三、智能化解決方案：專用驅動IC

5. 集成驅動芯片

以TI UCC27531、Infineon IR2110為代表，具備多重增強功能：

死區時間控制：防止上下管直通短路

欠壓鎖定(UVLO)：電壓異常時自動關斷

米勒鉗位：消除米勒效應引起的誤觸發

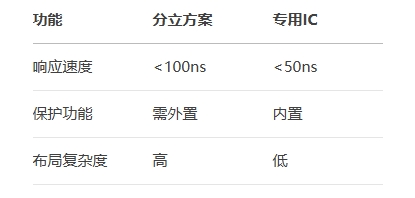

技術優勢對比：

典型應用：

服務器電源(12V/48V總線轉換)

工業變頻器(IGBT/MOSFET混合驅動)

四、選型決策樹：四大關鍵維度

1、工作頻率

· <50kHz：RC驅動/直接驅動

· 100kHz：推挽/專用IC

2、隔離需求

· 醫療設備/多級變換器：必選隔離驅動

3、系統復雜度

· 高集成度設計：優先選用驅動IC減少BOM

4、成本預算

· 消費電子：RC/推挽驅動

· 高端工業：隔離驅動+保護電路

五、設計實踐技巧

· PCB布局要點：

驅動環路面積縮小50%，開關損耗可降低30%

· 柵極電阻優化：

使用1-10Ω電阻抑制振鈴，同時避免過度延長tr/tf

· 熱管理：

高頻應用中，驅動芯片需配備0.5-1W散熱片

總結

從簡單的RC網絡到智能驅動IC，每種方案均有其最佳應用場景。工程師需綜合評估開關頻率、隔離需求與成本結構，選擇最優驅動架構。隨著寬禁帶半導體(GaN/SIC)的普及，新一代驅動電路正向納秒級響應、集成溫度監測等方向發展，持續關注技術演進將助力設計競爭力提升。
