在嵌入式系統開發中，單片機的外部中斷(External Interrupt)承擔著即時響應緊急事件的特殊使命。當GPIO端口檢測到預設的電平變化或邊沿信號時，CPU將暫停當前任務，優先處理中斷請求。這種機制相比輪詢方式效率提升可達80%，特別適合需要快速響應的應用場景。

硬件響應機制全流程

1. 中斷觸發條件

電平觸發模式：持續保持指定電平(高/低)

邊沿觸發模式：檢測上升沿/下降沿變化

特殊觸發條件：部分單片機支持窗口比較觸發

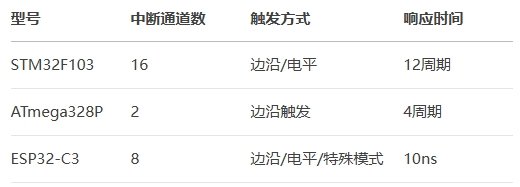

主流單片機參數對比：

2. 中斷響應流程

觸發信號檢測

中斷標志位置位

中斷控制器仲裁

現場保護(PC值入棧)

跳轉ISR執行

中斷標志清除

現場恢復

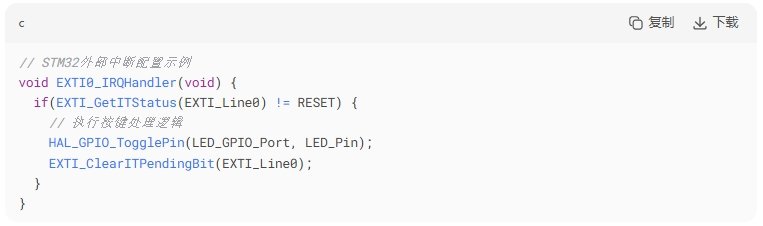

3. 中斷服務程序(ISR)要點

必須包含中斷標志清除操作

執行時間控制在50μs以內

避免復雜運算和阻塞操作

使用volatile修飾共享變量

典型開發應用場景

1.智能家居控制

2. 工業控制系統

急停按鈕響應時間<10ms

多級中斷優先級配置

看門狗協同工作機制

3. 物聯網設備

低功耗模式下的中斷喚醒

多事件聯合觸發機制

中斷信號濾波處理

開發注意事項

中斷優先級管理：合理配置NVIC優先級分組

防抖動處理：硬件RC濾波或軟件消抖算法

資源沖突預防：關鍵代碼段使用互斥鎖

實時性保障：中斷嵌套深度控制在3層以內

調試與優化技巧

使用邏輯分析儀捕獲中斷時序

通過性能計數器統計中斷頻率

優化ISR代碼減少上下文切換開銷

合理分配任務到主循環和ISR

結語

掌握單片機外部中斷原理是嵌入式開發的核心技能。開發人員需要深入理解從信號檢測到ISR執行的完整鏈路，結合具體應用場景優化中斷配置。建議通過實際項目積累經驗，例如從簡單的按鍵檢測入手，逐步擴展到復雜的中斷系統設計。定期使用示波器觀察中斷響應波形，可有效提升系統可靠性。
