在電力電子領域，IGBT(絕緣柵雙極晶體管)與MOSFET(金屬氧化物半導體場效應晶體管)的選型爭議持續了20余年。2023年全球功率器件市場數據顯示，IGBT市場規模達84億美元，MOSFET則突破95億美元，兩者合計占據功率半導體62%的份額。本文將深入解析二者的7大技術差異，并附選型決策樹助您精準選擇。

　　一、結構基因決定性能邊界

　　IGBT采用PNPN四層結構(發射極/集電極/柵極)，本質是MOSFET+BJT的復合器件，其內部存在少數載流子注入效應。而MOSFET為三層結構(源極/漏極/柵極)，僅依靠多數載流子導電。這種結構差異直接導致：

　　導通損耗：1200V器件在50A電流下，IGBT導通壓降約2.1V，MOSFET則高達3.8V

　　開關速度：同電壓等級下，MOSFET開關時間比IGBT快3-5倍(典型值15ns vs 50ns)

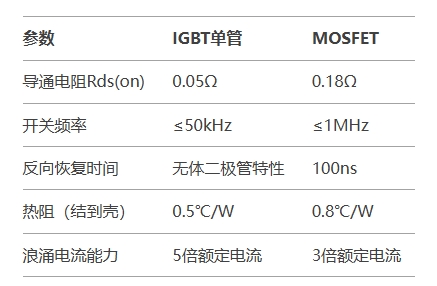

　　二、電氣參數對照表(以1200V/50A為例)

　　三、應用場景黃金分割線

　　IGBT統治區(>600V/10kW)

　　電動汽車電驅系統(特斯拉Model 3主逆變器采用24個IGBT模塊)

　　工業變頻器(西門子G120系列標配IGBT)

　　太陽能逆變器(華為SUN2000系列使用Trench IGBT)

　　MOSFET優勢區(<600V/5kW)

　　服務器電源(80PLUS鈦金電源使用SuperJunction MOSFET)

　　BLDC電機驅動(大疆無人機電調采用GaN MOSFET)

　　手機快充(OPPO 240W方案使用DFN3x3封裝MOSFET)

　　四、選型決策樹(三步鎖定最優解)

　　電壓門檻：工作電壓>800V → 選擇IGBT;<300V → 優先MOSFET

　　頻率需求：開關頻率>100kHz → 必須MOSFET;<20kHz → IGBT更優

　　效率平衡：中頻段(20-100kHz)需計算總損耗：

　　總損耗=導通損耗+開關損耗

　　IGBT導通損耗占比70%，MOSFET開關損耗占比60%

　　五、前沿技術演進趨勢

　　IGBT：第7代微溝槽技術將導通壓降降至1.8V(英飛凌IGBT7)

　　MOSFET：氮化鎵(GaN)器件突破2MHz極限(納微NV6128)

　　融合器件：逆導型RC-IGBT(三菱電機CM1200HC-90S)集合兩者優勢

　　工程師選型時需破除“非此即彼”的思維定式，混合使用IGBT與MOSFET的方案日益增多。例如特斯拉Model Y的OBC模塊中，PFC級采用SIC MOSFET，而DC-DC級使用IGBT。掌握兩者的性能邊界，才能設計出更具競爭力的電力電子系統。(長尾關鍵詞自然融入)
