單片機和繼電器的結合得到了廣泛應用。無論是在家居自動化、工業控制，還是在智能設備中，單片機控制繼電器的技術都發揮著重要作用。本文將深入探討單片機如何控制繼電器，以及相關的應用示例和注意事項。

　　什么是單片機和繼電器?

　　單片機(Microcontroller)是一種集成了計算機功能的微型計算機，通常用于控制各種電子設備。它能夠執行預定的程序，處理輸入信號，并輸出控制信號。常見的單片機有8051、PIC、AVR和ARM等系列。

　　繼電器是一種電氣開關，能夠通過電流控制電路的開閉。它通常用于高電壓或高功率設備的控制，提供電氣隔離和安全保護。

　　單片機控制繼電器的基本原理

　　單片機通過其GPIO(通用輸入輸出)口輸出控制信號，驅動繼電器的線圈。當單片機的某個引腳輸出高電平時，繼電器的線圈通電，繼電器觸點閉合，電路接通;當引腳輸出低電平時，繼電器斷電，觸點打開，電路斷開。這一過程實現了對電氣設備的控制。

　　控制電路的搭建

　　在實現單片機控制繼電器的過程中，通常需要以下幾個基本組件：

　　單片機：負責邏輯控制和信號輸出。

　　繼電器模塊：用于電氣隔離和控制高功率設備。

　　驅動電路：通常使用晶體管或MOSFET來增強單片機的控制能力。

　　電源：為繼電器和單片機提供所需的電力。

　　基本連接方式：

　　將繼電器模塊的控制端連接到單片機的GPIO引腳。

　　通過驅動電路將單片機的信號放大，以滿足繼電器的工作電流需求。

　　確保繼電器的輸出端與被控設備連接，并注意電源的安全。

　　控制程序示例

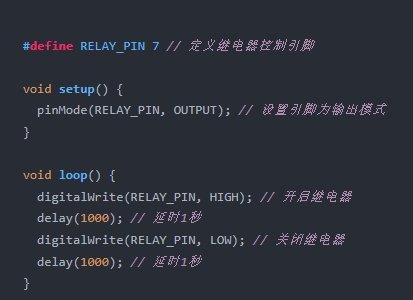

　　以下是一個簡單的控制程序示例，適用于基于Arduino或其他常見單片機的環境：

　　這個程序每隔一秒鐘切換一次繼電器的狀態，實現了簡單的開關控制。

　　應用示例

　　單片機控制繼電器的應用場景非常廣泛，包括但不限于：

　　家居自動化：如智能燈光控制、窗簾自動開合等。

　　工業控制：在生產線中控制機器設備的啟停。

　　安全系統：如防盜報警系統，控制報警器的工作狀態。

　　注意事項

　　電源匹配：確保繼電器的電源電壓與被控設備電源相匹配，避免損壞設備。

　　安全防護：在高壓電路中使用繼電器時，注意電氣隔離和防護，保護操作人員的安全。

　　合理選擇繼電器：根據負載的功率選擇合適的繼電器，確保其能承受負載。

　　結語

　　單片機控制繼電器是一項實用的技術，能夠?qū)崿F(xiàn)高效的設備控制。在設計和實現過程中，合理的電路設計和編程是成功的關鍵。希望這篇文章為您提供了有價值的信息，并激發您在項目中應用單片機控制繼電器的靈感。通過不斷學習與實踐，您將能夠開發出更多智能化的電子產品。
