在嵌入式系統中，許多應用常常使用離散邏輯器件，例如74'HC系列。這些邏輯器件的優點在于它們可以獨立于微控制器(MCU)工作，并且響應速度比軟件快得多。然而，這些器件會增加材料清單(BOM)，并且需要額外的PCB面積。

　　為了解決這個問題，許多微芯科技的微控制器在PIC MCU上集成了一種名為可配置邏輯單元(Configurable Logic Cell, CLC)的外設，或在AVR MCU上集成了一種類似的外設，稱為可配置自定義邏輯(Configurable Custom Logic, CCL)。這兩種外設都實現了軟件定義的自定義邏輯，可以獨立于CPU執行。換句話說，一旦自定義邏輯功能設置完成，其行為就不再依賴于微控制器。

　　這些外設為開發簡單的邏輯電路、混合信號以及與其他硬件外設集成提供了有用的工具。但這些外設的一個局限性是每個實例的邏輯量非常小。每個CLC大約相當于一個查找表(LUT)，而CCL則是一個內部有幾個獨立LUT的實例。

　　引入可配置邏輯塊

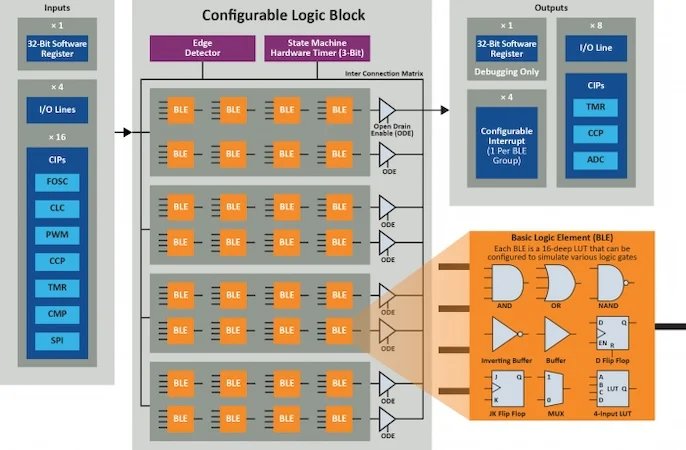

　　為了支持更復雜的應用，開發了一種新型邏輯外設——可配置邏輯塊(Configurable Logic Block, CLB)，如圖1所示。它首次出現在PIC16F13145系列微控制器中。

圖1

　　需要注意的是，CLB并不一定取代CLC或CCL外設。微控制器可以同時擁有CLC/CCL和CLB。

　　PIC16F13145系列的CLB由四組邏輯組組成，每組包含八個基本邏輯單元(BaSIC Logic Element, BLE)。各邏輯組之間是相互連接的，每個邏輯組代表兩個GPIO輸出和一個可選的CPU中斷。

　　CLB中的其他元素包括：

　　一個具有解碼輸出的專用3位硬件定時器

　　輸入信號的邊沿檢測器

　　一個用于調試的32位輸出寄存器

　　此外，微控制器上的其他核心獨立外設輸出可以用作CLB的輸入，以實現更復雜的設計。

　　CLB從微控制器的內存中初始化，并能夠通過外設引腳選擇(Peripheral Pin Select, PPS)直接控制引腳。PPS允許用戶重新分配與硬件外設使用的I/O引腳，以獲得更大的設計靈活性。例如，如果RA1用于SPI時鐘而RA6更為合適，則可以通過PPS重新映射該引腳。

　　所有BLE在整個電路中共享一個通用時鐘，其源在軟件中配置，并可選配一個時鐘分頻器。CLB可以使用來自微控制器的內部時鐘源或外部提供的源。當在5.5V下運行時，BLE的典型傳播時間小于6納秒。

　　CLB合成

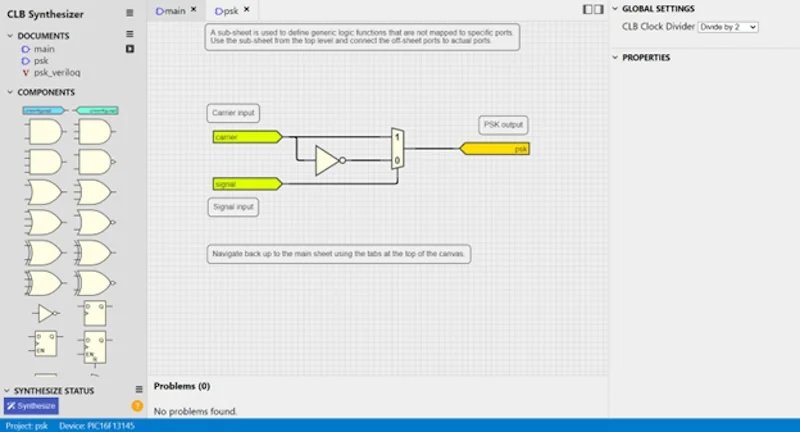

　　由于CLB的復雜性遠高于CLC或CCL，開發了一種名為CLB合成器的工具。CLB合成器提供了一個圖形界面來配置邏輯，如圖2所示。

圖2

　　除了邏輯原語，合成器還支持更高級邏輯塊的庫，這些庫可以是預先提供的或由用戶自定義構建的。

　　在與圖形工具交互時，會在后臺生成一個用于合成的Verilog模塊。如果開發人員希望編寫自己的Verilog或已有文件，可以將該文件直接作為模塊導入到工具中。

　　CLB合成器的輸出是一個包含設置CLB的位流的匯編文件，以及一些用于將CLB配置為外設的源代碼。該工具可以通過MPLAB代碼配置器(MCC)或獨立的在線工具運行。MCC是一個代碼生成工具，允許用戶使用可視化界面設置和配置微控制器中的外設。在配置硬件外設后，MCC生成初始化代碼和設備API。

　　在運行時，CLB位流直接從程序內存中加載，使用板載硬件。這種實施方式使程序能夠在運行時更改CLB的配置。加載過程可以重復進行，使用存儲在設備內存中的不同位流。

　　使用CLB的設計示例

　　為了演示CLB的應用，我們將討論兩個示例：

　　七段顯示器轉換器

　　SPI到WS2812串行數據轉換器

　　這些用例示例是可以復制并用作完整解決方案的一部分的構建模塊，旨在展示CLB在設計中的實用性。

　　七段顯示器轉換器

　　七段顯示器可以由常規的I/O引腳驅動。標準實現通常需要一個軟件定義的查找表，將輸入數字轉換為顯示器的正確輸出模式。

　　在這個實現中，CLB作為硬件查找表工作。所需的輸出字符(0到F)從軟件加載到CLB輸入寄存器中。顯示器的每個輸出段由一個LUT控制，該LUT將輸入映射到輸出。

　　這一用例示例曾在內部用于構建一個新的計時系統控制板。原始用戶界面是在1980年代使用74'HC系列邏輯開發的。通過使用CLB升級設計，單個20引腳的微控制器可以實現顯示和鍵盤邏輯。

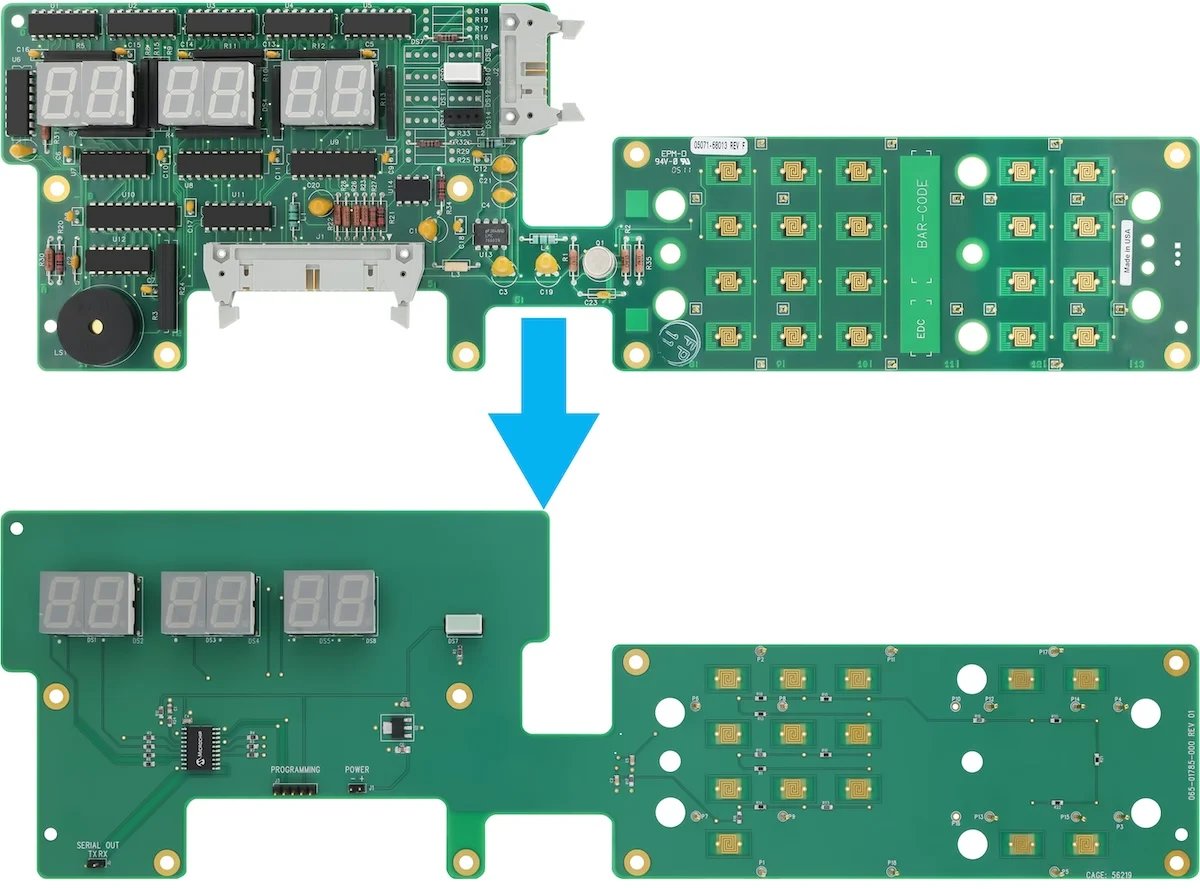

　　如圖3所示，這大大減少了材料清單(BOM)。頂部的原始電路板比底部的新設計包含更多組件，后者使用了帶有CLB的MCU。

圖3

　　SPI到WS2812串行數據轉換器

　　WS2812是一種用于控制LED陣列的1線串行協議，采用脈寬調制。在這種情況下，SPI硬件被用作要發送到LED的數據的移位寄存器，而CLB將SCLK和SDO轉換為預期的輸出。

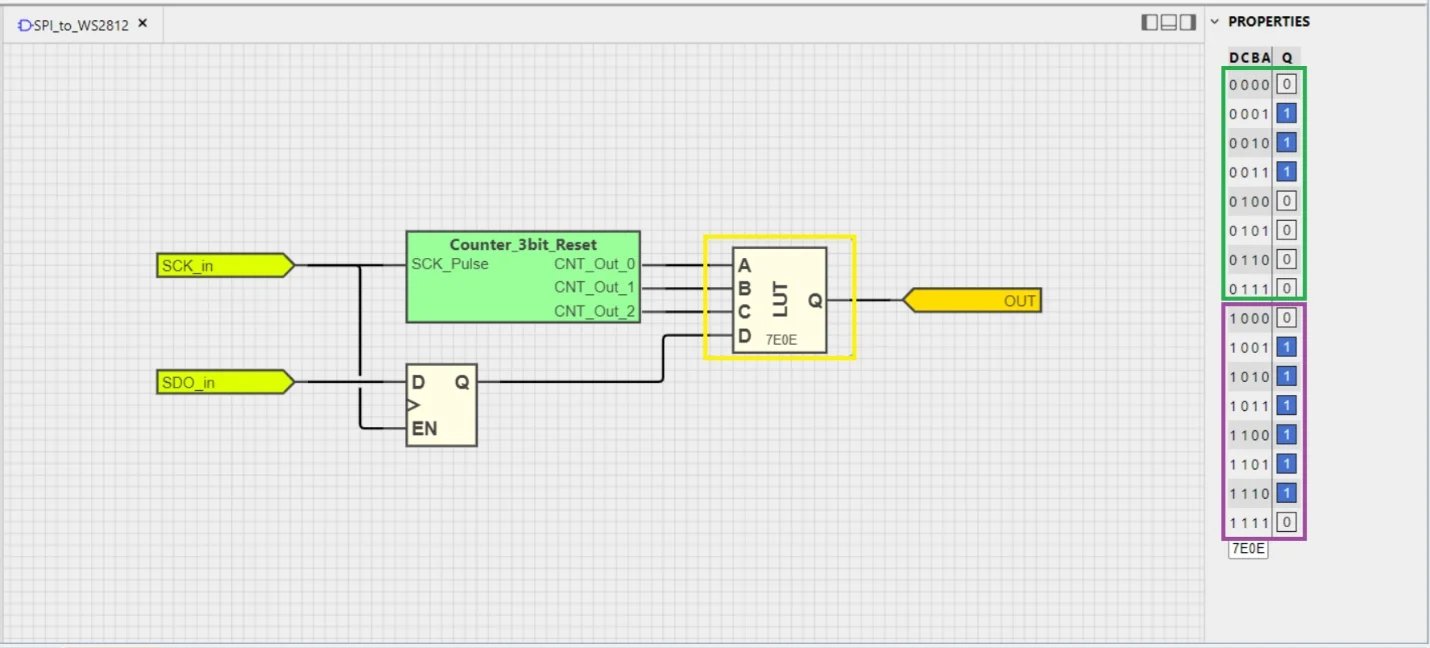

　　如圖4所示，這一實現使用了一個單觸發的3位計數器、一個帶使能的D觸發器和一個4輸入的LUT。

圖4

　　這一實現的關鍵在于SPI和CLB的時鐘源。SPI時鐘設置為空閑高電平，在上升沿變換狀態，并以800 kHz的WS2812輸出頻率運行。CLB的8 MHz時鐘源是10倍更快的。

　　當SCLK為低時，3位計數器被觸發并開始計數。當計數器達到7(0b111)時，它停止并保持在0，直到下一個時鐘脈沖的低周期。

　　計數器的輸出與鎖存版本的輸出數據一起饋入4輸入的LUT。這設置了數據的輸出模式，如圖4右側所示。在計數器重置后，計數器輸出將保持在0以完成周期。然后，如果需要，SPI硬件中的下一個字節將被傳輸，重復這一周期。

　　可配置邏輯塊的優點

　　這兩個示例展示了微控制器內部離散邏輯的優勢。硬件外設將任務卸載給CPU，從而改善響應時間和功耗，同時減少部件數量。CLB使得開發以前無法在微控制器內部實現的復雜應用成為可能。目前，CLB可以在PIC16F13145系列微控制器上找到，用戶可以通過Microchip Direct或其他電子分銷商直接獲取。
