場效應晶體管(FET)在設計為400V-500V母線電壓的逆變器中具有吸引力，相比于硅絕緣柵雙極晶體管(IGBT)或?qū)捊麕?WBG)替代品，它們提供了更優的導通損耗和開關損耗。除了低損耗之外，電動機驅動逆變器中的功率開關還必須具備短路保護，以便檢測并安全關斷，避免系統的災難性故障。這些6mΩ/750V的SIC FET提供了5微秒的可用短路耐受時間。本文將討論這一特性的必要性，以及為什么這些第四代SiC FET在滿足這一需求時不妥協于RDS(on)。

　　引言

　　碳化硅(SiC)FET已經在許多應用中站穩了腳跟，包括電動車(EV)的車載和非車載充電、數據中心電源、太陽能逆變器等。預計碳化硅FET最大的增長領域?qū)⑹窃陔妱?dòng)車牽引逆變器中，這將提供更長的續航里程、更低的電池成本和更高的功率密度。SiC FET已在400V電池系統中推出， 在更高的母線電壓(500V或800V)下，其應用案例甚至更具吸引力。這些系統中的驅動系統逆變器通常是3相、2級電壓源逆變器，工作頻率低于20kHz。在此應用中，開關在整個負載范圍內提供低導通損耗和開關損耗至關重要。SiC FET是很好的候選者，因?yàn)樗鼈儾淮嬖谙?改善輕負載效率)，且導通和開關損耗低。然而，直到現在，碳化硅開關選項在短路韌性方面尚未滿足應用需求。本文將討論為什么UnitedSiC/Qorvo的第四代堆疊SiC FET是一個理想的候選者，在保持低導通電阻的同時，為設計人員提供可用的(最多5微秒)短路耐受時間。

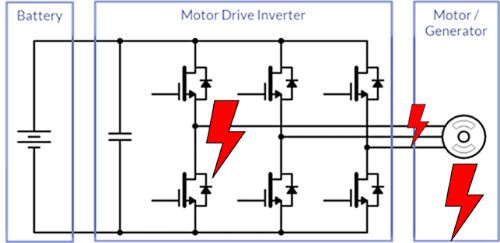

　　短路韌性對于電動機驅動逆變器中的功率半導體開關尤為重要，要求具備某種故障防護能力，允許系統檢測并安全關閉，避免災難性系統故障。圖1展示了在電動機驅動逆變器系統中常見的各種短路故障。當逆變器相腿發生穿透故障時，系統可能會經歷直流母線的直接短路。如果相腿中的一個開關短路故障，而另一個開關的柵極驅動仍然有效，就會發生這種情況。或者，如果一個錯誤信號從柵極驅動器施加到相腿FET之一，穿透故障也可能發生。當電動機繞組絕緣失效時，相腿之間可能會發生短路。最后，相到地的故障可能發生在電動機繞組絕緣失效的情況下，從而造成與電動機外殼的短路。在這些故障模式中，功率半導體開關必須承受整個直流母線電壓的直接短路，或與相腿中的互補開關共同承受短路母線電壓。在這些嚴酷條件下，功率半導體元件通常會在微秒內發生災難性失效，使整個系統無法操作。

圖1

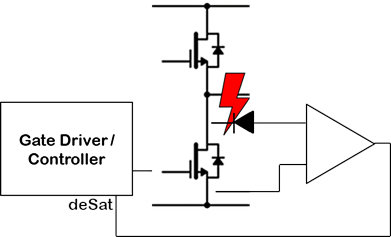

　　已經提出了多種檢測短路的方法，但大多數都基于電流測量或開關的去飽和(de-saturation, deSat)檢測(即漏極到源極電壓或IGBT的集電極-發射極電壓)。圖2展示了相腿低側開關的標準deSat方法。使用快速高壓的deSat二極管，僅在開關導通期間進行監測。如果在開關導通時，開關上的電壓高于預期，則會觸發一個閾值(通常為7-9V)，指示過電流或短路事件。deSat信號的狀態用于關閉柵極驅動器輸出，開關在災難性失效之前被關斷。然而，必須注意防止deSat信號的誤觸發。采用一個消隱時間來過濾從開關開啟到達到其標稱漏極-源極電壓的時間。此外，避免多余的deSat誤觸發通常包括對輸入進行濾波(RC等)，以避免噪聲引起的觸發，這可能進一步增加實際最小檢測時間。因此，在噪聲免疫性與短路檢測和關斷時間之間存在權衡。設計人員發現這些約束在沒有幾微秒的假設續航能力的系統中難以實施。迄今為止，廣帶隙器件因其低導通電阻和較小的芯片尺寸，相比于其牽引IGBT對手的表現不佳，后者歷來提供超過10微秒的短路續航能力。然而，隨著硅IGBT不斷降低Vce(on)和開關損耗，加上改進的柵驅動器，短路續航能力的評級已降至10微秒以下。

圖2

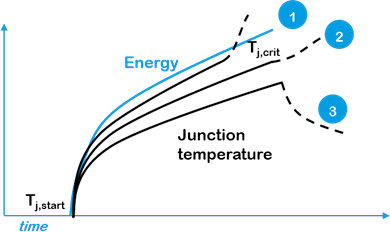

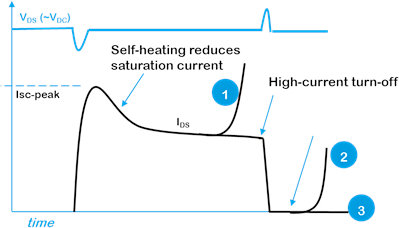

　　與功率半導體開關相關的一些特性影響其處理短路故障的能力。為了理解這些特性，我們可以首先查看圖3中顯示的FET在短路條件下所經歷的典型失效機制。在圖中，表示了一種類型1短路的典型I-V特性，母線電壓施加在器件上。在高di/dt部分，功率環路雜散電感的電壓下降導致在恒定電壓上出現小的跌落/過沖。在圖中，器件的短路電流(黑色曲線)快速增加，因?yàn)镕ET在導通狀態下的阻抗較低。在此階段，器件的結溫因瞬時功率過高而快速升高。隨著結溫和電流的上升，F(xiàn)ET最終達到電流飽和狀態，限制了峰值短路電流(Isc-peak)。高瞬時功率的耗散繼續加熱FET，短路電流因自熱效應和飽和電流的下降而開始降低。

圖3

　　如果在柵極驅動器關閉FET通道之前，器件的結溫達到熱不穩定水平，就可能發生失控事件，如圖3中的bubble1所示。在傳統的SiC MOSFET中，如果在高電場和高結溫下柵極氧化層破裂，也可能發生在關斷之前的失效。圖中所示的失效模式2表示FET關斷后的熱失控。在此模式下，器件在高溫下的漏電流(可超過600°C)可能導致熱失控，或鎖定器件內部的寄生晶體管，造成災難性失效。最后，在模式3中，器件能夠安全關斷短路故障，器件的結溫緩慢回到其標稱運行溫度。在高壓工作條件下的先進SiC FET，其短路時間可視為一個絕熱過程。碳化硅的3-6倍較小芯片尺寸及其相關的熱容量降低，導致在相同短路能量下的溫度上升大于其硅基對手。

　　SiC FET提供突破性性能

　　根據圖3的討論，最佳的功率開關是能夠減少Isc-peak而不犧牲導通電阻，從而保持短路能量低、降低溫升并避免熱失控的開關。該開關還應避免諸如柵氧化層破裂等次級失效模式，并避免任何寄生雙極晶體管的鎖定。雖然高溫下的p-n結漏電流是不可避免的，但最佳開關應在溫度變化中保持足夠高的閾值電壓，以降低增加熱失控的通道漏電流分量。

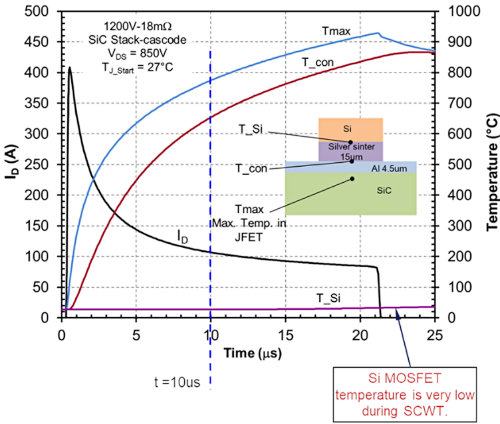

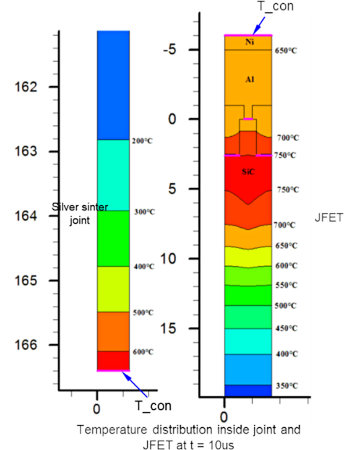

　　這些特性在垂直SiC JFET中均有體現。SiC JFET在650V至2000V以上的技術中，提供最低的單位導通電阻，同時也提供良好的電流飽和。垂直JFET器件結構在其主要漏電路徑(漏極-柵極)中沒有內部寄生晶體管。在器件結構中沒有柵氧化層，且閾值電壓與溫度的關系相比于Si或SiC MOSFET更加平坦。當與低電壓Si MOSFET結合使用時，常閉式堆疊SiC FET在導通電阻與短路韌性之間提供了優越的權衡。同時，還可以證明，在短路故障期間(長達10微秒)，熱量集中在SiC JFET中，而堆疊的低電壓Si MOSFET則不會出現顯著的溫升。圖4展示了在短路條件下SiC堆疊FET的電熱TCAD仿真。在10微秒內，溫升(可超過700°C)主要集中在SiC JFET的本體和頂部金屬化層中。此時，Si MOSFET則保持在其最大結溫以下。因此，SiC JFET決定了SiC堆疊FET的短路能力。

圖4

　　UnitedSiC(現為Qorvo)利用其第四代SiC FET開發了這些特性。新推出的UJ4SC075006K4S產品在標準分立封裝中擁有行業最低的6mΩ導通電阻。該器件的電壓額定值為750V，為400V或500V母線應用提供了充足的設計余量。超低的導通電阻(不到其最近競爭對手的一半)在提供用戶習慣于UnitedSiC FET的所有附加優點的同時實現，如便捷的0-12V或0-15V柵極驅動，出色的整流二極管，以及由較低器件電容(Coss)帶來的低開關損耗。

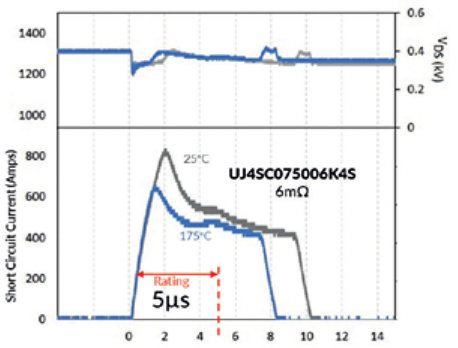

　　對于SiC功率開關而言，首次實現了堅固的短路性能，而無需犧牲成本或效率。這些750V額定的SiC JFET的特定導通電阻不到其650V SiC MOSFET競爭對手的1/3。UJ4SC075006K4S 750V/6mΩ SiC FET也設計了超過5微秒的可用短路耐受時間。圖5顯示了在400V母線電壓下，典型UJ4SC075006K4S SiC FET的類型1短路特性。當起始結溫為25°C時，該器件在10微秒的短路后安全關斷，即使從器件的Tj,max=175°C起始，也能通過8微秒的短路測試。器件在5-10倍標稱的電流飽和(在Tj,start=25°C時為800A，在Tj,start=175°C時為600A)，足以應對過電流浪涌事件，同時又低到足以實現安全的短路耐受時間。

圖5

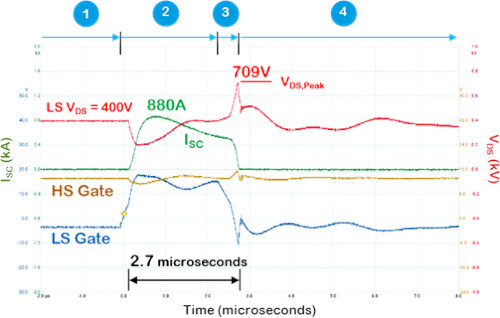

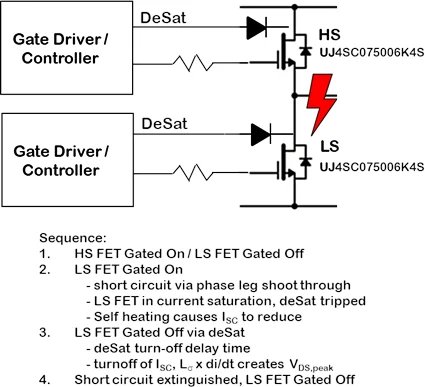

　　UJ4SC075006K4S可以在提供deSat保護的商用柵極驅動器下安全關斷。在圖6中，我們展示了UJ4SC075006K4S在兩個開關位置的相腿短路。使用Analog Devices的商用(ADuM4136)柵極驅動器進行短路檢測和安全關斷，當?shù)蛡?cè)開關的VDS超過deSat閾值(9.2V)并在312ns的消隱時間后發生。在測試中，短路電流峰值達到880A，隨后因器件的自熱效應，故障電流在關斷前降低到約500A。deSat保護在2.7微秒內安全關斷短路，遠低于UJ4SC075006K4S的短路耐受時間評級5微秒。

　　結論

　　UnitedSiC(現為Qorvo)最近推出了行業最低導通電阻的750V、6mΩ SiC FET，利用其第四代技術實現了突破性性能。得益于其內部SiC JFET提供的優越韌性，這款新FET為設計人員提供了可用的5微秒短路耐受時間，即使在高溫下，也無需犧牲導通電阻。新款UJ4SC075006K4S使設計人員能夠使用在標準驅動器中找到的deSat保護，非常適合于400V或500V母線應用。
