最新的USB Power Delivery(USB PD)規格與擴展功率范圍(EPR)模式支持從USB Type-C(USB-C)源到接收設備提供高達240 W的電力。現在能夠在5 V到48 V的不同電壓水平和高達5 A的電流水平下傳輸電力。因此，方便、靈活且堅固的USB電源可以超越傳統的PC和移動應用，滿足比以往USB版本更多的高功率設備需求。此外，強制使用USB-C電源和充電的要求也顯著降低了每位用戶的電源適配器數量，從而減少了電子廢物，帶來了明顯的環保和實際利益。

　　靈活可翻轉的連接

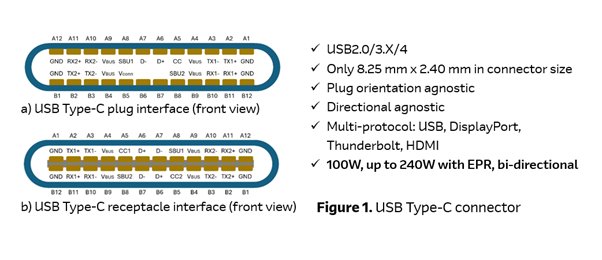

　　另一項技術成就是USB-C連接器本身。最先進的版本設計用于通過單根USB-C電纜處理高達240 W的高功率，并通常用于支持USB PD特性的重要高功率應用。一個顯著的優勢是，USB-C電纜無方向性，支持可翻轉連接。

　　此外，還可以實現雙向電源傳輸選項。這是通過配置USB-C連接器的CC1和CC2引腳來完成的，這些引腳確定連接設備的角色——即下游面端口為源電源角色，上游面端口為接收角色，雙角色端口則同時支持源和接收角色。CC引腳還負責處理源與接收之間的電力傳輸合同談判數據。

　　另外，還有四個VBUS引腳用于電力傳輸，以及四個接地引腳。正確的接地對于提供高功率和在高數據速率下保持信號完整性至關重要。USB 3.1數據傳輸有四對差分對，以及兩對傳統的D+/D–數據引腳。

　　USB的發展

　　在首次發布時，USB PD規格顯著提升了USB的電力傳輸能力，將基礎的5 V電壓級別提高到20 V。在最高允許的5 A電流水平下，最大功率水平擴展至100 W，為更大外設供電(如顯示器和擴展塢)提供了更廣泛的可能性。

　　除了標準的5 V、9 V、15 V和20 V固定電壓級別外，USB PD 3.0還引入了可編程電源模式。該模式通過非標準電壓(以20 mV為步進)和電流(以50 mA為步進)進行協商。此特性可用于實現高效充電，補償可能的電纜損耗，或提供精確的電壓水平以供給接收端。

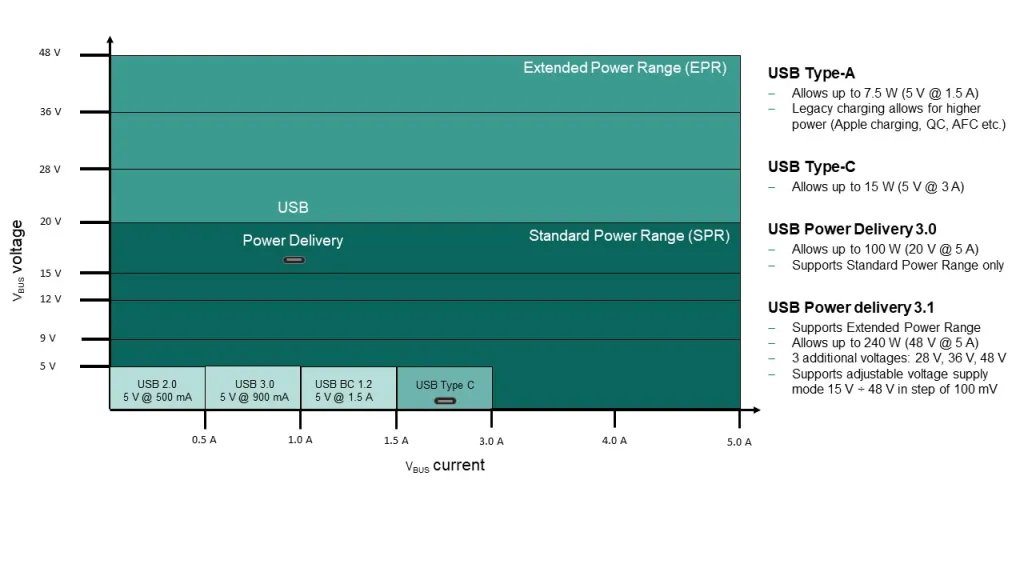

　　最新的USB PD 3.1/3.2規格支持EPR模式和240 W的最大功率。相關圖表顯示了傳統USB標準和最新USB PD規格的適用電壓和功率范圍。增強的功率范圍進一步拓展了為不同類型設備供電的機會，如醫療設備、工業設備、監控系統、LED照明以及咖啡機和攪拌機等小家電。此外，電動自行車、電動工具和無人機等設備，使用的電池容量遠大于智能手機電池，現在也可以在可行的時間內充電并迅速恢復使用。

　　市場趨勢

　　USB-C和USB PD技術最初在筆記本電腦和手機等消費類應用中廣泛采用。在下一階段，汽車制造商發現USB PD在車內應用中具有優勢。目前，我們看到電動出行、嵌入式和工業應用的顯著增長。這種廣泛接受源于自然市場力量，因為日益激烈的競爭促使電子設備制造商不斷創新。

　　與此相對，另一個顯著驅動因素來自國家法規。全球的技術社區和地方當局意識到USB在通過標準化電源適配器和充電器來減少電子廢物方面的潛力。根據歐盟的共同充電器指令2022/2380，自2024年底起，USB-C連接器和USB PD規格的使用將是歐盟許多便攜應用的強制要求。在美國、中國、印度和其他地區也在進行類似討論。

　　總之，實施USB-C和USB PD作為電源，不僅使電子產品在許多實際應用中因成本、靈活性、互操作性和可用性變得更具競爭力，而且也促進了生態創新，并確保未來的設計能夠遵守即將出臺的國家法規。

　　接收和源參考設計

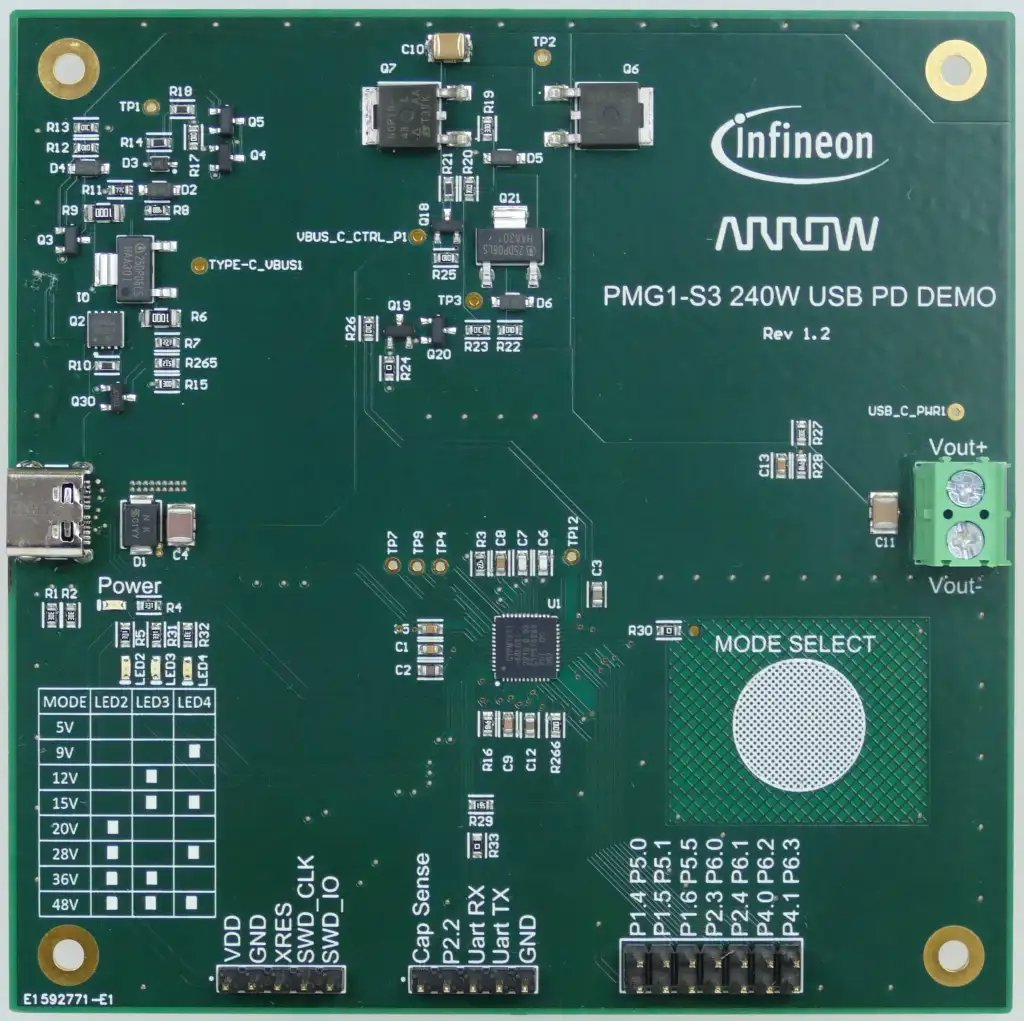

　　根據最新趨勢和國家要求，Arrow與Infineon合作創建了REF_ARIF240WS3參考設計，以支持240-W USB PD 3.1接收應用。該參考設計集成了USB PD 3.1的主要功能特性，以實現240 W的電力，從而縮短上市時間，最大限度地減少投資時間和資金，提供完全功能、經過測試并可供客戶使用的解決方案。

　　REF_ARIF240WS3使用Infineon的EZ-PD PMG1-S3高壓微控制器，旨在用于高功率USB應用。該參考設計將Infineon的EZ-PD PMG1系列高壓微控制器的現有功率接收能力從140 W擴展至240 W。它采用經過驗證的USB PD 3.1 EPR軟件堆棧，支持高達48 V、5 A的電力接收，這是最新USB PD標準能夠?qū)崿F(xiàn)的最高水平。該參考設計板集成了電機驅動功能和CAPSENSE，附帶電路原理圖和軟件代碼示例，便于使用。

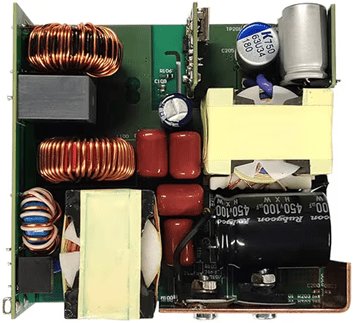

　　配備REF_ARIF240WS3接收設計的還有Infineon的REF_XDPS2222_240W1，提供對應的240 W USB PD 3.1源參考設計。這是一款高效的USB PD 3.1參考設計，采用Infineon的XDP數字電源XDPS2222 PFC + 混合反激(HFB)組合IC構建。它具有緊湊的外形，功率密度達到25 W/in3，這得益于Infineon的CoolGaN技術。

　　通過PFC和HFB控制器之間的內部握手選項，以及自適應總線電壓設置功能，XDP XDPS2222支持廣泛的輸出電壓，從5 V到48 V，以符合USB PD EPR規格。該參考設計在高端和低端GaN器件中以HFB零電壓開關模式工作，并通過快速響應的HFB峰值電流控制以及協調的PFC和HFB操作確保高效率。它還具有輕載下的脈沖跳過功能、自動PFC啟用/禁用控制和自我調整的PFC總線電壓水平。

　　USB PD規格滿足對電源需求高的USB外設、智能手機快速充電及更多應用的需求。現在，個人電動出行設備，包括電動自行車和電動滑板車、無人機、移動機器人、3D打印機、專業音視頻設備、電動工具、醫療設備、家用電器和家庭娛樂設備，都能享受到便捷的USB電源。

　　通過提供接收和源參考設計，設計師可以縮短上市時間，迅速構建符合有效USB規格認證的USB PD設備。這兩種參考設計可根據需求提供。此外，Arrow還提供一系列技術支持服務，包括電路原理圖定制和PCB修改，幫助客戶最大化設計潛力并縮短上市時間。
