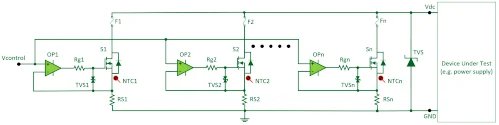

線性模式應用如A類音頻放大器、主動直流鏈接放電、電池充放電、電流突入限制器、低壓直流電機控制或電子負載等，要求功率mosfet在電流飽和區域內工作。標準MOSFET在用于線性模式應用時容易發生電熱不穩定(ETI)，可能導致器件損壞。線性MOSFET是線性模式應用最合適的選擇，以確保可靠的操作。

　　什么是線性模式操作及其必要性

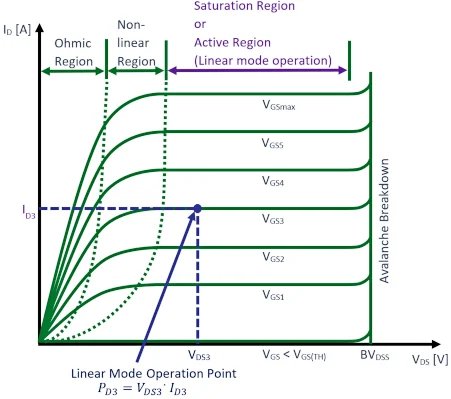

　　功率MOSFET的輸出特性可以分為三個不同的區域，即歐姆區域、非線性區域和飽和或主動區域，如圖1所示。在歐姆區域中，對于給定的柵源電壓VGS，漏電流ID與漏源電壓VDS成正比。在這種工作模式下，MOSFET表現得像一個電阻，其值等于其導通狀態電阻RDS(ON)。在非線性區域，MOSFET的電阻表現出非線性，ID隨VDS增加的速率減緩。在主動區域，MOSFET的通道被主要載流子飽和。在該區域，ID與VDS無關，僅由VGS決定，并且在任何給定的VDS下保持不變。換句話說，MOSFET表現為一個恒定電流源。這種操作模式通常被稱為功率MOSFET的線性操作模式。在這種操作模式下，由于高電壓和電流的同時存在，MOSFET通常會消耗比更常見的開關模式應用更高的功率水平。

　　為什么標準MOSFET不適合線性模式操作

　　在實際應用中，功率MOSFET芯片的結溫Tvj并不均勻。通常，在MOSFET芯片的邊緣，即焊接到功率封裝的安裝片上的地方，溫度低于芯片的中心。這是由于橫向熱流的結果。在開關模式操作中，芯片溫度的變化大多數是無害的。然而，這些變化可能在線性模式操作中引發災難性的故障。線性模式下的大功率耗散PD在發熱量生成速率高于耗散速率時會導致電熱不穩定(ETI)。ETI可以理解為在被迫進入線性模式操作的功率MOSFET表面發生的正反饋破壞機制的結果：

　　結溫Tvj局部升高

　　芯片溫度升高導致柵閾電壓VGSTH局部降低，因?yàn)槠湄?fù)溫度系數

　　降低的閾值電壓導致局部電流密度JDS增加

　　電流密度的增加導致局部功率耗散增加，進而導致局部結溫進一步升高

　　如圖2所示，MOSFET等效電路包含寄生NPN晶體管，該晶體管是通過n型和p型摻雜區域的序列固有形成的。根據功率脈沖的持續時間、熱傳遞條件和MOSFET單元的設計，ETI可能導致所有漏電流集中到一個電流絲中，形成熱點。這通常導致受影響區域的MOSFET單元失去柵控制，開啟寄生晶體管，導致器件的后續損壞。

　　FBSOA比較：標準MOSFET與線性MOSFET

　　前向偏置安全工作區(FBSOA)是定義最大允許工作點的數據表特性指標(FOM)。為了安全操作，MOSFET必須在FBSOA的限制內工作。典型的FBSOA特性由RDS(ON)限制線、電流限制線、功率限制線和電壓限制線所界定，如圖3所示。通過比較標準MOSFET和線性MOSFET的數據表，可以明顯看出，線性MOSFET展示了擴展的FBSOA，這意味著其最大功率處理點在任何給定脈沖寬度下都向電壓限制線移動，如圖3所示。

線性模式操作的典型特性要求器件有較高的功率耗散。通過比較兩個FBSOA，可以明顯看出，線性MOSFET在25μs、100μs、1ms、10ms脈沖寬度和連續工作(DC)情況下，分別能夠處理比標準MOSFET高出24%、31%、48%、73%和118%的功率。因此，線性MOSFET比標準MOSFET更適合線性模式應用。

　　結論

　　線性模式應用要求功率MOSFET在電流飽和區域內工作。標準MOSFET在用于線性模式應用時容易發生ETI，導致可能的器件損壞。線性MOSFET是線性模式應用的最合適解決方案，以確保可靠操作。
