最初的 DC/DC 轉換解決方案均為低噪聲線性設計，使用簡單，但有兩個主要缺點。首先，輸出電壓必須始終低于輸入電壓;然而，線性穩壓器效率極低，會將很大一部分供電以熱量的形式耗散。其次，根據輸入和輸出電壓差，線性穩壓器的效率可能為 60% 或更低。

　　開關 DC/DC 轉換器的發明解決了這兩個問題，但需要更復雜的設計方法。與線性設計相比，開關轉換器利用電感和電容元件的儲能特性以離散包的形式傳輸電力。電力脈沖存儲在電感器的磁場中或電容器的電場中。

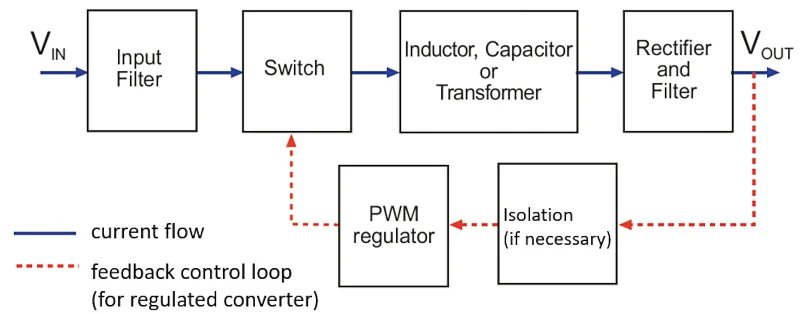

　　開關控制器確保每個開關周期僅傳輸負載所需的功率，從而使此拓撲非常高效。最佳設計可實現 97% 或更高的效率。圖 1 顯示了開關 DC/DC 轉換器的簡化框圖。

　　圖 1 中的開關功能由功率晶體管執行，它們以受控順序在高效的“開”和“關”狀態之間交替。這與線性設計中的連續操作形成對比。開關 DC/DC 轉換器可以產生高于或低于輸入的輸出(升壓或降壓)，或?qū)⑤斎腚妷悍崔D(zhuǎn)到輸出。

圖1

　　輸出可以是穩壓的，也可以是非穩壓的。非穩壓轉換器的輸出電壓會隨著負載電流或輸入電壓的變化而發生顯著變化。在穩壓設計中，反饋控制環路(虛線)將輸出電壓反饋回開關塊;這會改變開關操作以補償輸出電壓與所需值的偏差，無論這些偏差是由輸入電壓變化(例如，電源電池緩慢耗盡)還是負載變化引起的。

　　最簡單的開關拓撲在輸入和輸出之間共享一個公共接地電流路徑，因此是非隔離的，其中電感元件是電感器。隔離轉換器在輸入和輸出之間提供電流隔離，因為它通過變壓器相互耦合的繞組產生的電磁場傳輸電力。由于輸出與輸入電氣隔離，因此輸入電壓與輸出的極性相同或相反并不重要。在線性設計中，接地返回電流直接在輸入和輸出之間流動;因此，隔離不是一種選擇，只需要三個引腳：Vin、公共接地和 Vout。

　　低功耗 DC/DC 轉換器的 DC/DC 轉換器拓撲

　　在電源設計中，性能越高，成本越高，復雜性越高，占用空間越大，這幾乎是必然的。由于小型 DC/DC 轉換器的用戶非常看重緊湊尺寸和成本效益，那么 RECOM 如何在低功耗隔離式 DC/DC 產品中滿足他們的要求呢?

　　推挽式拓撲廣泛用于隔離式 DC/DC 轉換器。這是一種產生較高、較低或反相電壓的低成本方法，因為變壓器匝數比決定了輸出電壓關系。該拓撲簡單、效率較高，并且電磁輻射相對較低。

圖2

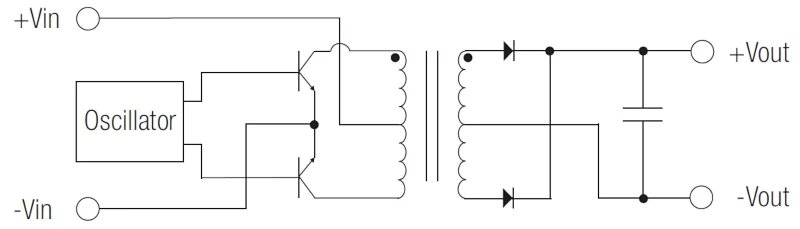

　　圖 2 顯示了具有非穩壓輸出的隔離推挽式 DC/DC 轉換器的框圖。為了節省空間，振蕩器和驅動晶體管可以組合在專用的推挽式變壓器驅動器 IC 中。

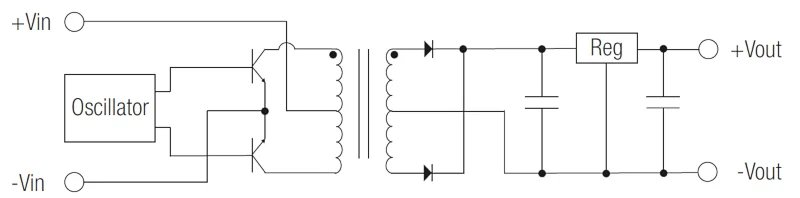

　　對于穩壓輸出，最簡單的方法是在次級側添加一個與 +Vout 線串聯的線性穩壓器，如圖 3 所示。這種方法實現了預期目標，適用于最低功率的 DC/DC 設計。RECOM RY/P 系列就是一個例子，其中的線性穩壓器提供短路保護以及穩壓、低噪聲輸出。

圖3

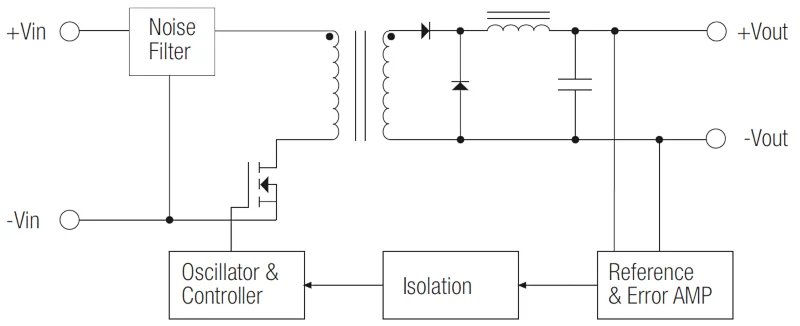

　　這種設計可以實現約 65–75% 的效率。當功率超過 1 W 或 2 W 時，最大化效率就成為更重要的優先事項，需要進一步優化設計。因此，使用初級側調節而不是次級側調節。代替線性調節器，在次級側監測輸出電壓，并將其與所需電壓進行比較，以生成誤差電壓，然后將其發送回初級側振蕩器控制器。這會調整開關頻率以使誤差趨近于零。由于這是一種隔離設計，因此誤差信號也必須隔離。圖 4 顯示了 RECOM 額定功率為 3 W 及以上的穩壓轉換器中使用的這種方法，可實現約 85% 的效率。

圖4

　　對于具有更高功率輸出的 DC/DC 轉換器，需要一種更復雜的方法。線性穩壓器不僅會以上述方式浪費功率，而且兩個次級側二極管也是損耗源。功率二極管的正向壓降通常為 0.5V，這意味著在 1 A 電流下功率損耗為 0.5 W。

　　解決方案是用由兩個 FET 和一個控制器組成的同步整流器取代二極管和線性穩壓器。

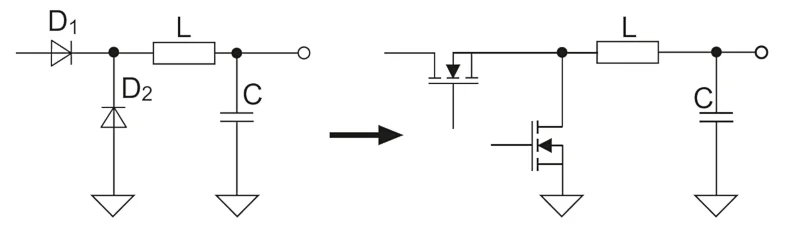

　　圖 5 對比了這兩種方法。FET 通過在周期的正向部分打開并在周期的反向部分關閉來充當整流器。快速開關和約 10 mΩ 的超低導通電阻 RDS(ON) 的組合使 FET 成為理想的整流器。缺點是它們必須有源驅動，因此需要額外的定時和驅動電路來感測內部電壓并與輸出波形同步正確地打開和關閉兩個 FET。二極管是無源器件，不需要額外的電路即可運行，但同步整流帶來的效率提高足以抵消更高輸出電流轉換器的成本復雜性增加。

圖5

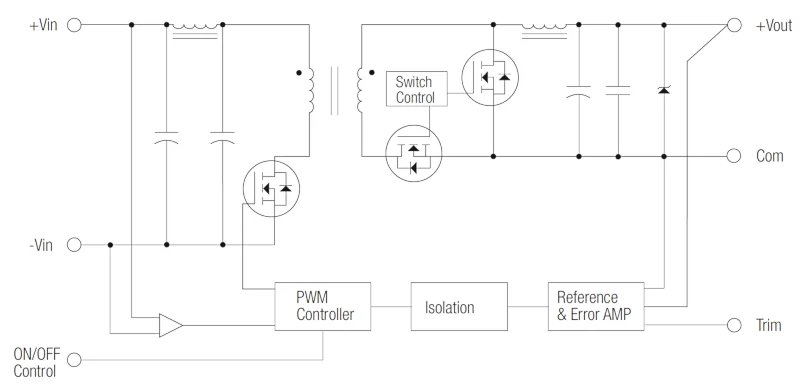

　　同步整流器用于 RECOM 的 RP20 系列 20 W DC/DC 轉換器，可實現高達 89% 的效率。該設計還包括前面描述的隔離誤差信號。最后，圖 6 中的 RP20 可在寬負載范圍內實現 85-89% 的效率。

圖6

　　借鑒大型電源設計的設計技術正應用于最低瓦數的 DC/DC 轉換器，從而實現更高的效率。由于客戶優先級會隨著功率水平的提高而改變，因此必須進行適當?shù)男薷摹ECOM 在選擇成本和尺寸最佳組合的正確設計方面處于領先地位。
