650V汽車合格裸片IGBT旨在滿足正在開發先進汽車牽引逆變器解決方案的功率模塊制造商的需求。

　　IGBT產品系列PCGAXX0T65DF8包括160A、200A和300A的版本。單片溫度和電流傳感允許直接在芯片上測量結溫和集電極到發射極的電流。這種技術相比于芯片外部的溫度和電流傳感提供了多個優勢。本文描述了傳感電路，并概述了其在混合動力/電動車輛(H/EV)牽引逆變器中的優勢。

　　H/EV的牽引逆變器需要具備650V擊穿電壓范圍的功率半導體器件。Fairchild新推出的AEC-Q101汽車級合格裸片IGBT產品系列專為當今及下一代混合動力、插電式混合動力、燃料電池和電池供電電動車輛設計。我們將這些車輛統稱為H/EV。

　　Fairchild的裸片汽車合格IGBT基于第三代場阻止溝槽IGBT技術，并與經過汽車級標準認證的軟快恢復二極管匹配，具有額外的特性和選項，比如改變柵極墊的大小和位置以適應不同直徑的鋁線、調整裸片尺寸及定制擊穿電壓。

　　新型裸片PCGA160T65NF8、PCGA200T65NF8和PCGA300T65DF8 IGBT可選擇是否集成單片溫度和電流傳感電路，三種電流額定值為160A、200A和300A。其650V的擊穿電壓在-40至+175°C的結溫范圍內得到了保證。

　　裸片IGBT通常由功率模塊制造商使用，這些制造商正在為H/EV牽引逆變器設計自己的解決方案，以實現高水平的功率集成和可靠性，或特殊的電力互連。整體目標是將功率限制推向超出標準模塊產品的范圍。

　　功率器件挑戰

　　在處理功率半導體時，設計師面臨以下挑戰：

　　功率損耗

　　熱管理

　　短路、過電流/過電壓和過溫保護

　　電流測量

　　功率損耗受IGBT的VCEon值、其開關行為(開關時間和關斷時間)以及開關頻率的影響。這些特性受到IGBT技術特性、柵極驅動電路、封裝雜散電感和熱管理系統的影響。

　　由于功率損耗只能最小化而無法完全消除，因此熱管理必須旨在將半導體產生的熱量移除。移除這些熱量的最佳方法是改善硅與外界之間的熱導率。在最近的更先進的功率模塊中，用戶采用了燒結技術，將功率器件的頂部和底部結合雙面冷卻，以提高熱導率。

　　設計師面臨的下一個問題是保護IGBT免受過溫、過電壓和過電流的影響。過電壓可以通過適當?shù)脑O(shè)計控制電流路徑中的雜散電感量和電流變化率來限制。

　　過電流和過溫是功率半導體使用過程中可能出現的意外情況。能夠及時檢測并采取措施可以延長逆變器的使用壽命。電機控制系統需要電流測量，以控制電機提供的電流和扭矩。

　　溫度傳感

　　裸片IGBT的單片集成溫度傳感通過測量在IGBT同一裸片上單片制造的多晶硅二極管串的正向壓降(VF)來實現。因?yàn)槎O管的VF值與結溫Tj呈現出已知的線性關系(見公式1和圖1)。單片電流傳感的方法被證明是測量IGBT結溫的最佳方式。

　　溫度傳感器需要以精確的恒定電流對二極管進行正向偏置。產生的壓降必須通過接口電路被傳感和調理。由于溫度二極管與功率器件在硅上單片放置，因此它與IGBT的高壓開關節點是電容耦合的。

　　接口電路必須設計成能夠讀取小的溫度依賴VF值，拒絕開關電壓，并通過隔離屏障傳遞信號。

　　有多種方法可以過濾信號并跨越隔離屏障。一個例子是使用隔離放大器和模數轉換器。結合同步采樣可以避免捕獲與瞬態噪聲峰值同時發生的樣本。(Fairchild正在準備一份關于這種接口設計的應用說明。)

圖1

　　電流傳感

　　單片集成電流傳感通過測量與主IGBT并聯的小IGBT的電流，然后乘以已知的縮放因子來實現。IGBT由成千上萬的單元通過設備頂部的金屬化區域并聯組成。小IGBT代表了與其余單元斷開連接的一部分單元，并作為電流鏡使用。

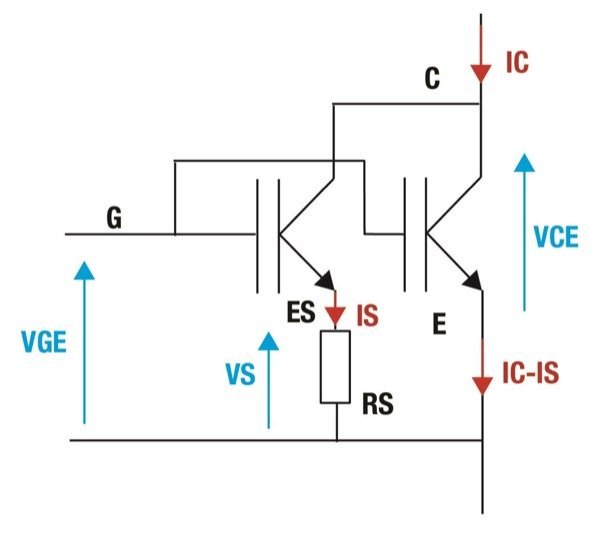

　　電流傳感功能的基本概念如圖2所示。一個單獨的發射極連接提供主集電極電流的一部分(IS)，該部分連接到外部電阻(RS)。此連接生成一個與感測電流成正比的電壓降。感測電阻的電壓用于確定電流，并通過已知的主集電極電流(IC)計算“感測比”(Ratio)，如公式2所示。

圖2

　　感測電阻(RS)可以被一個運算放大器電路替代，該電路被設計為在電流跟隨器配置中直接放大感測電流，從而消除感測發射極的電壓偏置。

　　感測電流比與溫度有關，但結合結溫傳感后，預計該接口將提供必要的信息，以補償結溫，并產生更準確的主集電流測量。

　　更復雜的是修正電流依賴性。這在低電流水平(低于滿電流范圍的10%)時會限制準確性。單片電流傳感的主要限制確實是低電流水平下的準確性。更多細節將在即將發布的應用說明中提供。

　　如上所述，單片電流傳感可以在H/EV逆變器中有多種用途。最簡單的用法是過電流保護，可以通過比較器電路輕松實現。這種用法可以增強或替代傳統的去飽和保護。

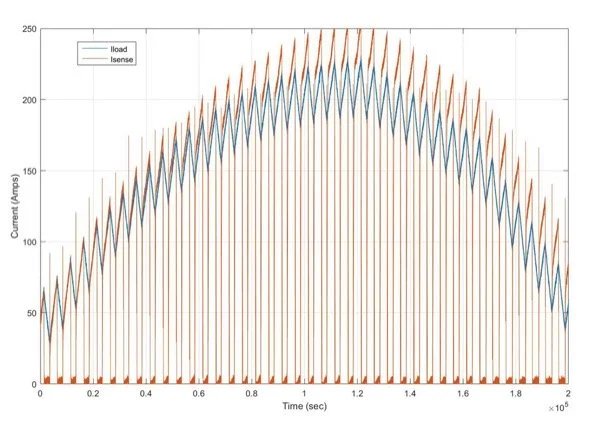

　　一個更具挑戰性且潛在有價值的應用是電機控制，這在結合額外的接口電路和智能處理以及在芯片上進行的溫度傳感時是可行的。Fairchild正在積極開發單片電流傳感功能的這一應用。圖3顯示了在芯片上電流傳感實現的一些初步結果。

圖3

　　裸片傳感布局

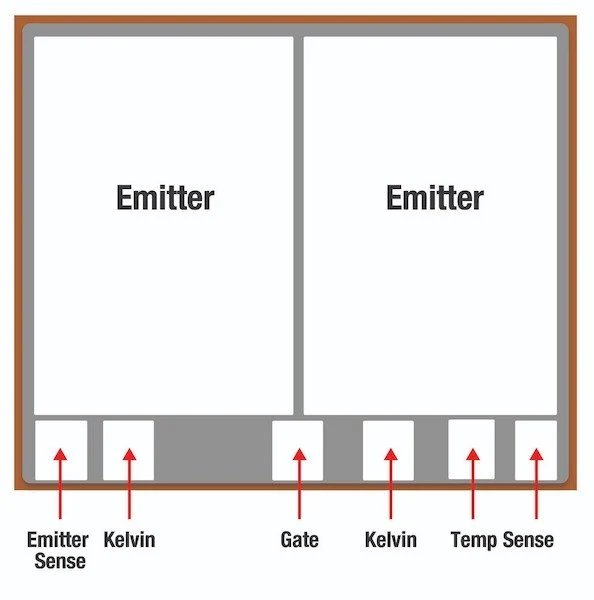

　　圖4給出了裸片布局的示例，顯示了IGBT頂部的溫度傳感和電流傳感焊墊。

圖4

　　總之，單片集成電流感應和溫度感應電路為功率模塊應用中IGBT的結溫測量提供了一種可靠的方法，以及集電極電流的測量——無需額外傳感器。這些技術可以為模塊制造商提供顯著的優勢。它簡化了關鍵參數的感測，減少了元件數量，實現了對危險操作條件的更快響應，允許更精確地確定結溫，促進了功率硅的更好利用，并提高了可靠性。所有這些特性將幫助逆變器制造商或汽車OEM在市場上獲得更具競爭力的地位。
