短路、電源浪涌和其他異常引起的過電流情況可能會損壞敏感組件，導致昂貴的維修費用和停機時間。缺乏適當?shù)谋Ｗo裝置會增加過電流持續時間過長的風險，幾乎必然導致災難性的系統故障，如火災、控制設備失靈及對操作人員的傷害。為了減輕這些風險，使用了各種保護設備，每種設備都有其獨特的特點和適用場景，適合在不同條件下安裝。

　　本文探討了保護電子和電氣設備免受損害的不同方法，包括傳統熔斷器、創新的電子復位熔斷器、斷路器、金屬氧化物壓敏電阻(MOV)、浪涌保護器、線路濾波器和線路電抗器。

　　理解這些設備的不同角色和最佳使用場景對于確保現代電氣系統的可靠性至關重要。

　　熔斷器

　　傳統熔斷器可能是最基本和廣泛使用的過電流保護設備。當過量電流通過時，它們通過熔斷內部的金屬線使電路斷開，從而防止進一步的電流流動。熔斷器廣泛應用于消費電子、汽車電路、工業設備和住宅布線等領域。

　　傳統熔斷器的主要優點在于其低成本和簡單性。由于沒有活動部件，它們安裝相對簡單。然而，熔斷器是一次性設備，熔斷后必須更換，這可能導致潛在的維護問題和停機。這種頻繁的更換在難以到達的地方或需要持續運行的關鍵系統中尤其令人煩惱。

　　復位熔斷器

　　對于那些喜歡熔斷器的優點但不喜歡一次性使用概念的人，還有一種電氣組件叫做復位PPTC熔斷器(聚合物正溫度系數熔斷器)。

　　當過量電流流經PPTC時，高溫使聚合物從晶態轉變?yōu)闊o定形狀態，這種膨脹會打斷電流最通導的路徑，從而增加設備的電阻。這種電阻的增加限制了電流流動并保護設備。PPTC熔斷器的不同之處在于，一旦故障消除(或者電源關閉)，聚合物會冷卻下來，PPTC會逐漸恢復到其原始狀態。

　　斷路器

　　斷路器是一種可切換的保護設備，通過在磁性或熱條件下中斷電流流動來保護電力系統。在檢測到故障后，它使用一種機制來斷開兩個通常閉合的觸點。

　　在需要快速恢復的情況下，斷路器通常優于熔斷器。這一偏好源于它們能夠輕松復位并多次使用，從而減少了頻繁維護的需求。斷路器的安裝需遵循各種國家和地方的電氣規范和指南。斷路器適用于不同場景，包括具有不同負載因素的電動機，因此有多種曲線可供選擇，以確定跳閘電流和速度。

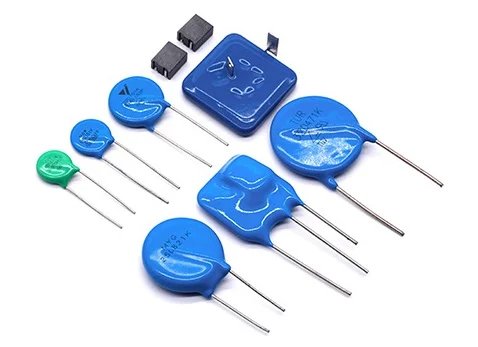

　　金屬氧化物壓敏電阻

　　金屬氧化物壓敏電阻(MOV)是一種小型電氣組件，保護設備免受突發電壓尖峰的影響。在MOV內部有許多微小的類似二極管的接點，位于氧化鋅顆粒之間。二極管限制電流只能單向流動。當電壓處于正常容量時，MOV具有高電阻，不讓過多電流通過，因此對電路的影響較小。在高電壓情況下，MOV的電阻顯著降低，從而讓電流迅速通過MOV，而不是損壞連接的設備。因此，MOV的電阻取決于所施加的電壓。

　　MOV的一個缺點是它會因頻繁吸收高電壓尖峰而磨損，需要定期更換。它以熱量的形式散發所吸收的能量，導致性能下降。

　　金屬氧化物壓敏電阻最適用于保護設備免受短暫的高電壓尖峰影響。而熔斷器和斷路器更適合保護設備免受過電流情況的影響。MOV常與熔斷器并聯使用，以全面保護電路。

　　浪涌保護器

　　浪涌保護器用于電路中，以保護設備免受導致過高電壓的電源浪涌影響。它們通過使用MOV或氣體放電保護器(GDR)來實現這一點。這些組件通過改變電導率或?qū)⒍嘤嚯妷阂龑?dǎo)至接地來限制電壓。

　　在典型電氣電路中，建議將浪涌保護器與熔斷器或斷路器配對使用。雖然熔斷器和斷路器保護過電流情況，但浪涌保護器則專門用于防止過電壓事件。它們共同為電氣設備提供全面的保護。

　　電磁干擾損害

　　電氣噪聲或電磁干擾(EMI)是另一種可能導致電路中出現過電流和損害的情況。這個問題最常影響數字和模擬通信，但某些諧波可能導致電流上升、熱能散發，最終導致設備故障。

　　線路濾波器

　　如果你有電視和其他電子設備，它們可能會產生“電氣噪聲”，干擾電視及其他設備的信號和正常運作。這種噪聲類似于靜電或干擾，使得在收聽廣播時難以聽清你最喜歡的歌曲。線路濾波器(EMI濾波器)通常用于應對這個問題。EMI濾波器是一個獨特的屏障，阻止不必要的噪聲進入設備，并防止設備產生的噪聲造成其他問題。

　　現代電子設備，如電源、逆變器和整流器，通常使用高頻開關技術以有效轉換電源。然而，這些快速開關動作可能會產生噪聲，這是一種電氣干擾。EMI濾波器利用電感器和電容器的組合來阻止或減少不必要的高頻信號，使得只有所需的頻率能夠通過。這有助于雙向防護：它既阻止了設備產生的噪聲回流到電網，也防止了電網中的現有噪聲進入設備。

　　線路電抗器

　　線路電抗器是一種限制電流上升、減少尖峰和浪涌、最小化電氣噪聲的設備。線路電抗器通常用于變頻驅動器(VFD)。

　　當電流通過線路電抗器時，它產生一個磁場，抵抗電流變化。這個磁場由一圈導線產生。這種阻力有助于平滑波動并減少噪聲，使電源更加穩定。將線路電抗器和線路濾波器同時使用可以帶來額外的好處。

　　線路電抗器和線路濾波器的結合可以通過處理更廣泛的電氣問題來增強保護，例如平滑電流尖峰和阻止高頻噪聲。

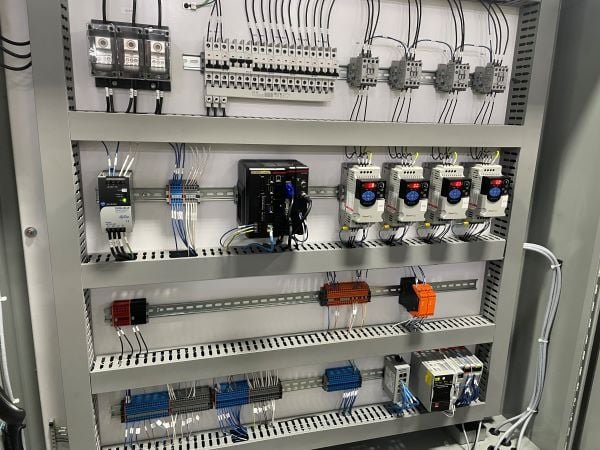

　　電流保護

　　針對瞬時大故障和更為漸進的、令人惱火(但仍然危險)的電力波動，組合各種設備可以幫助確保更平穩、更清潔的電源，從而提高設備的性能和使用壽命。
