隨著內燃機作為車輛主要?jiǎng)恿υ吹臅r(shí)代逐漸結束，電動機成為汽車行業所推崇的替代選擇。因此，汽車原始設備制造商(OEM)開始尋求半導體行業的電子創新，以實現這個電氣化的未來。電池電動汽車(BEV)是首選方案，大家都在爭相獲取必要知識，以使其盡可能吸引消費者。然而，許多人對車內的小玩意和功能過于興奮，而車輛的續航和充電問題仍然是關鍵關注點。

　　寬帶隙(WBG)技術，例如碳化硅(SiC)，在汽車電源變更的背景下受益匪淺，相較于我們之前依賴的傳統功率器件(如IGBT)，其具有顯著優勢。被動元件制造商同樣在努力創新。電感器的創新有助于確保WBG作為一種更快開關拓?fù)涞膬?yōu)勢，從而提供更長的續航和更快、更可靠的充電技術。

　　所有這一切都得到了實際需求的支撐。預計到2024年，電動汽車收入將超過6200億美元，并以每年10%的速度增長，到本世紀末將有超過1300萬輛BEV上路。隨著新一代SiC MOSFET的發布和改進的被動元件的定期推出，大多數工程師都在思考如何有效和高效地評估其優勢。

　　電動汽車電源轉換器模塊的共同特性

　　一個重點領域是電動汽車充電。無論是BEV還是插電式混合動力汽車(PHEV)，都有一款支持3.6 kW至22 kW功率范圍的車載充電器(OBC)。這些充電器可以通過專用的墻盒或充電站向家中、路邊或停車場提供交流電。對于停在家中或工作的車輛來說，充電器非常適合在車輛休息時進行補充充電。對于較長的旅程，直流充電器可以提供快速充電。這類充電器提供40-300 kW甚至更多的功率，可以繞過OBC，在大約20至60分鐘內充電80%。

　　兩種情況的充電器基本結構是相同的。交流電輸入到功率因數校正(PFC)單元，之后是為車輛電池充電電路提供電源的DC/DC轉換器(見圖1)。

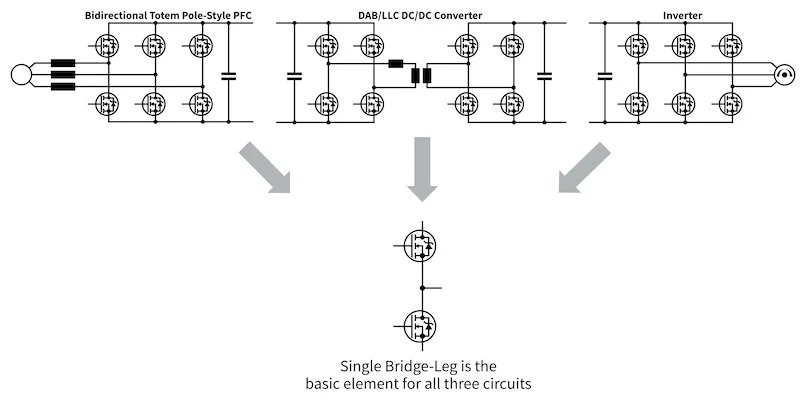

　　功率效率對于最小化熱量散失和節省能源至關重要，而可用空間和設計重量目標則對功率密度要求施加壓力。此外，電動汽車被視為平衡電網干擾的潛在電源(車對網，V2G)，甚至在緊急情況下為家庭提供電力(車對家，V2H)。充電器需要雙向拓?fù)洌偈刮覀兂鴪D騰柱式PFC、雙活橋(DAB)和LLC DC/DC轉換器的方向發展。所有這些拓?fù)涠祭昧藰蛲龋⑶以陔妱?dòng)汽車的電機逆變器中，這一電子元件同樣存在。

　　模塊化探索SiC基設計的方式

　　上述討論的拓?fù)洳⒉蝗菀自O(shè)計，因?yàn)闇y(cè)試過程中涉及高電壓和電流。然而，這些拓?fù)渲械闹貜?fù)電路元件提供了一個機會，可以利用模塊化快速評估不同的方法。例如，輸入電感器、單個橋腿和輸出電容器可以在PFC電路中被隔離。然后，可以將輸入和輸出電壓、電流測量以及對SiC MOSFET的控制分配給第四個執行系統控制的元件。為此，專門用于數字功率轉換器應用的微控制器是理想的選擇(見圖3)。

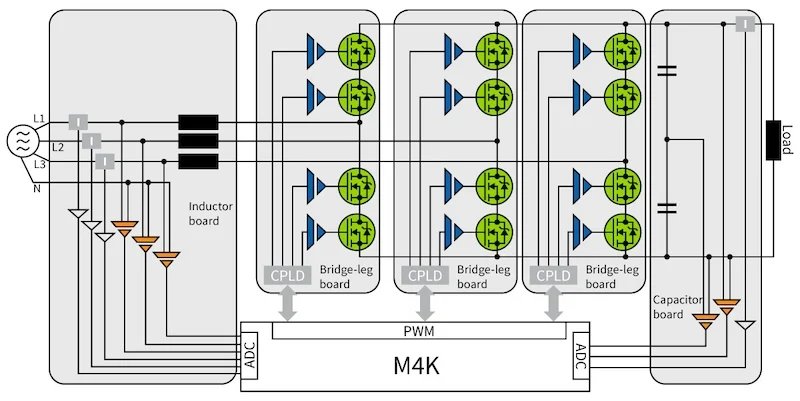

　　這是東芝為模塊化電動汽車充電器參考設計概念(見圖4)開展可行性研究所采用的方法，旨在探索在滿足功率水平要求的同時創建緊湊設計。它將設計分解為七個印刷電路板(PCB)。其核心是具有四個SiC MOSFET的開關電路，采用三電平中性點鉗位(NPC)設計。這有助于在開關之間共享熱負載和電壓應力，并減少電感器的電壓-秒波動。兩個SiC肖特基勢壘二極管(SBD)、四個柵驅動器和一個復雜可編程邏輯器件(CPLD)用于生成精確的開關和所需的四個控制信號，構成了該設計的完整框架。

　　這些SiC MOSFET的芯片上集成了肖特基勢壘二極管(SBD)，其正向電壓僅為1.35V。集成的SBD是限制工作壽命期間導通電阻變化的關鍵。RDS(ON) × Qgd(柵排電荷)也比第二代SiC器件低80%，而更寬的VGSS額定值(-10V到+25V)簡化了柵驅動電路的設計。

　　就像任何電源轉換器一樣，優化開關在應用壽命內的控制是必需的。這通過使用光隔離的TLP5214柵驅動器實現，該驅動器提供±4.0A的輸出以實現快速開關，并與東芝的第三代SiC MOSFET配對。該驅動器還具有集成的主動米勒鉗位，以避免寄生dV/dt觸發的導通。

　　利用功能實現緊湊的立方體PFC設計

　　為了在所需的功率水平上實現緊湊的立方體設計，高電流路徑中的互連采用銅軌和機械金屬間隔件將電路板固定在一起。這導致實施的寄生電感增加，限制了可以使用的開關速度，但保持了PCB技術的簡單性。

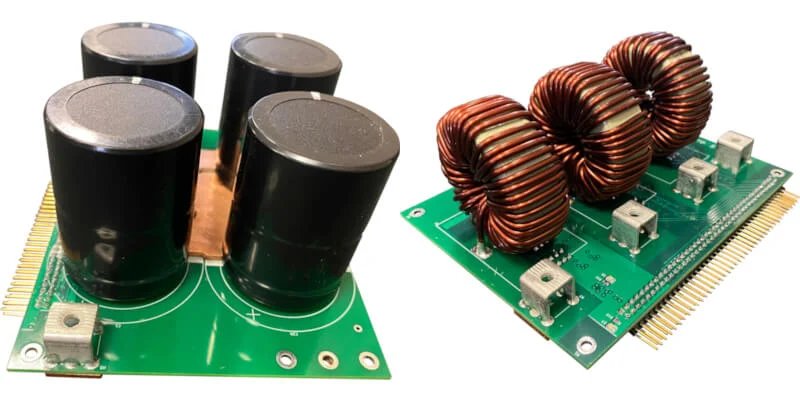

　　電感器和電容器電路板(見圖5)都具有相同的電流和電壓測量電路。電流使用霍爾傳感器測量，而電壓則通過TLP7820光隔離運算放大器以差分方式測量。在其輸入側，這些使用sigma-delta模數轉換器驅動LED。產生的光信號輸入放大器，經過1位數模轉換器(DAC)和低通濾波器轉換。該方法提供了高增益精度(±0.5%)、小增益漂移(0.00012 V/°C)和低非線性(VIN = ±200 mV時為0.02%)。TLP7820獲得了UL/cUL認可，并通過了VDE/CQC認證。

　　在橋腿、電容器和電感器電路板之間是控制器電路板，采用TXZ+ Arm Cortex-M4F微控制器。其特別適合數字功率控制的原因在于其先進的脈寬調制(PWM)模塊，包括帶死區控制的三相互補輸出。此外，它可以與由12位片上ADC進行的模擬測量硬件同步。還有三個可增益選擇的運算放大器可用。微控制器還設有一個向量引擎塊，可以卸載并加速?gòu)?fù)雜計算，如正弦和余弦變換，以及Clarke和Park變換，這對PFC和電機逆變器應用也非常有利。

　　高功率密度與可重用性

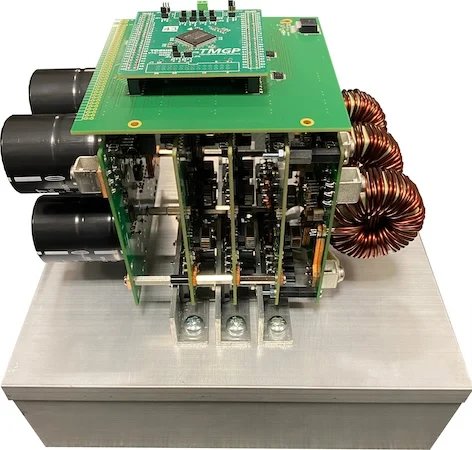

　　借助最新的SiC MOSFET技術，這種緊湊的立方體PFC設計目標是以0.99的功率因數和高達99%的效率提供22 kW的功率。其尺寸為140 × 140 × 210 mm3，意味著功率密度為3 kW/dm3。由于其模塊化，橋腿SiC MOSFET、電容器、電感器和微控制器電路板可以輕松在其他電源轉換器應用中試用，從而減輕開發負擔。

　　通過創建這種模塊化設計概念，東芝旨在支持對WBG技術不太熟悉的開發團隊，并使其能夠探索SiC MOSFET在工作溫度下的堅固性、較低的RDS(ON)和更高的開關頻率能力，這對許多人來說仍然是一項新技術。
