恒定功率負載 (CPL) 可用于各種應用，例如電動汽車、電信設備、電力電子設備等。這些 CPL 是無論施加的電壓或電流如何變化都能保持恒定功耗的電氣負載。與呈現恒定電阻的電阻負載不同，CPL 具有隨電壓或電流變化而變化的動態阻抗，即當負載兩端的電壓降低時，它會吸收更多電流來補償并保持恒定的功率水平。

　　相反，當電壓升高時，負載消耗的電流會減少，以保持相同的功率水平。例如，電動汽車中的電機驅動系統充當恒定功率負載，當車輛加速或爬坡時，功率需求保持恒定，但從電池中消耗的電流會增加。在各種應用中，特別是在電信電源應用中，DC/DC 轉換器用于為 CPL 供電。

　　這些 CPL 對這些 DC/DC 轉換器的穩定性提出了巨大挑戰，特別是當它們表現出負阻抗特性時。在傳統的 DC-DC 轉換器中，輸出電壓通過調節開關信號的占空比來調節，該信號被饋送到轉換器的柵極端子。當負載為純電阻或具有正阻抗特性時，這種控制機制效果很好。但在具有負阻抗特性的 CPL 中，轉換器的控制環路難以保持穩定的輸出電壓調節。這進一步導致電壓出現尖峰、下降和波紋。

　　用于電信基站收發器系統 (BTS) 的穩定 DC/DC 全橋

　　在電信行業，基站收發臺 (BTS) 在保持移動網絡在其控制區域正常運行方面發揮著重要作用。BTS 負責網絡與用戶設備 (UE)(通常是智能手機)之間的無線電信號傳輸。必須保持對 BTS 的不間斷供電，以便該區域始終處于移動網絡覆蓋范圍內。

　　傳統的 DC/AC/DC 因其復雜性而不適用于此應用。因此，全橋或半橋拓?fù)?(FB/HB) 用于不同的電信應用，因?yàn)樗恍枰粋€(gè)隔離變壓器，并且更容易與太陽能等可再生能源集成。FB/HB 拓?fù)涞娜秉c(diǎn)是它們具有更多開關設備。由于電信負載是具有負阻抗特性的 CPL，因此供應商單元和上游轉換器具有顯著的不穩定影響。

　　已經進行了大量研究來提高這些轉換器在饋電 CPL 時的電壓調節能力。這些研究通常涉及基于數據的控制器的設計，這些控制器的設計考慮了理想的系統操作。然而，這些控制器無法在干擾和動態變化下穩定系統，特別是在電力電子系統中存在非理想時變 CPL 的情況下，這在 5G 電信應用中使用的 FB/HB 拓?fù)渲泻艹Ｒ姟?/p>

　　為了適應干擾和動態變化，可以使用無模型學習方法。這些模型使用無模型強化學習 (RL)，其中控制器不需要知道轉換器或負載的確切模型。相反，它通過反復試驗來學習控制轉換器。雖然這些神經網絡能夠在不與模型交互的情況下生成控制系數，但也存在一些缺點，這些控制器難以調試，無法有效處理操作條件的所有突然變化。

　　在論文《用于穩定全橋轉換器恒功率負載供電的魯棒人工智能控制器》中，作者提出了一種魯棒控制器，用于有效控制具有負阻抗特性的 CPL 的供電。所提出的控制器基于深度強化學習 (DRL)，這是一種機器學習技術，可以從經驗中學習控制復雜系統。控制器使用具有兩個隱藏層的深度神經網絡 (DNN) 實現。DNN 的輸入層接收轉換器的狀態變量，輸出層生成控制信號。DNN 使用一種基于獎勵的強化學習算法(稱為軟演員-評論家 (SAC))進行訓練。SAC 算法是一種離策略算法，它可以從經驗中學習，而無需與真實系統交互，這使得它比 Q 學習等在策略算法更高效。

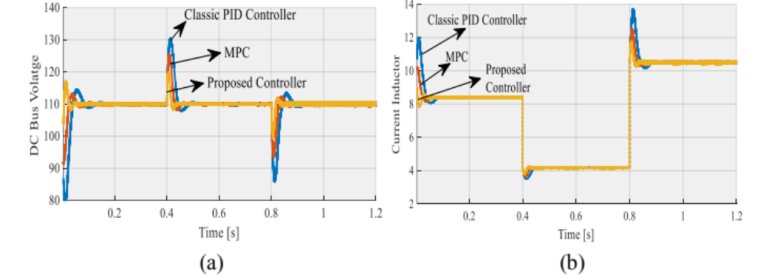

　　SAC 算法使用模擬環境進行訓練，該環境是全橋轉換器和恒定功率負載的數學模型。SAC 算法經過訓練以在有限時間內最大化預期回報。為了評估所設計控制器的可行性，我們檢查了兩種情況，即直流電源的變化和 CPL 功率的變化。還進行了硬件在環 (HiL) 檢查以實時檢查控制器的性能。將模擬結果與 PI 控制器和模型預測控制 (MPS) 控制器進行了比較。與 PI 和 MPC 控制器相比，所提出的控制器在超調和響應時間方面提供了更好的動態結果。

　　結論

　　幾乎所有新時代應用都存在恒定功率負載。為了使這些 CPL 高效運行，需要轉換器能夠在寬電壓范圍內提供恒定功率，即使負載表現出負阻抗特性也是如此。這只能通過強大的控制器來實現，這些控制器可以實時適應動態變化并連續提供無紋波、驟降和尖峰的功率。本文概述了所使用的各種控制技術。此外，它還詳細介紹了基于 SAC-DRL 的控制器，它在控制電信 CPL 時，其動態性能優于基于 PI 和 MPS 的控制器。
