在任何情況下，穩定運行對于電源轉換器來說都是必不可少的。大多數轉換器類型都有不同的工作條件，例如負載階躍、啟動/關閉序列和輸入電壓變化。除了標準反饋控制環路外，集成脈沖寬度調制 (PWM) 控制器還提供擴展功能，例如線路前饋環路控制和軟啟動控制。

　　這些擴展的控制功能可改善特定條件下的調節。這種復雜的調節系統需要智能方法來確保轉換器在所有模式下都能正常運行。豐富的專業知識和正確的測量工具對于識別和定位系統中的意外事件至關重要。

　　必須在所有操作模式下驗證電源轉換器的設計和穩定性。通常，脈沖寬度調制 控制器提供多種功能，這可能會增加復雜性并需要智能驗證方法。示例包括線路前饋環路控制和軟啟動控制。軟啟動控制是一種特定模式：當轉換器啟動時，正占空比逐漸增加，以平穩地提高輸出電壓，從而限制浪涌電流和整體電氣應力。

　　在此時間范圍內，占空比從低值變化到高值，直到輸出電壓達到穩定狀態。一旦完成該序列，標準控制反饋環路就會將輸出電壓調節到目標值。此外，當輸入電壓快速變化時，線路前饋環路可能會處于活動狀態以優化輸出電壓調節。兩種控制機制共存，使得檢測和定位意外或不穩定的操作變得困難。開關轉換器設計中自然存在噪聲，可能導致環路調節不當。控制環路中的這種不穩定性可以通過觸發電壓變化來檢測，或者更好的方法是通過監控正占空比的寬度來檢測，因?yàn)檎伎毡扔糜谡{(diào)節發電廠以保持輸出電壓恒定。在如此復雜的控制系統中，必須具有復雜的觸發能力才能檢測出任何異常事件。

　　具有復雜觸發功能的示波器

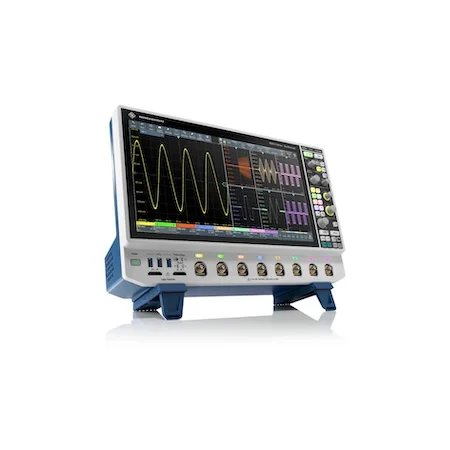

　　測試工程師需要基于數字觸發技術的示波器來完成這項艱巨的任務。羅德與施瓦茨為其 MXO 4 和 MXO 5 示波器系列配備了靈敏的 0.0001/div 數字觸發器。它們?cè)诟咔迥Ｊ较绿峁└哌_(dá) 18 位的分辨率。由于兩個觸發條件對于在軟啟動期結束后發現正占空比的變化至關重要，因此示波器還允許定義復雜的觸發條件。圖 1 顯示了轉換器啟動時的觸發條件。

　　觸發條件 A 檢測軟啟動斜坡的結束，并配置為窗口觸發器。輸出電壓必須在定義的范圍內。條件 B 的觸發類型可以基于 PWM 脈沖寬度。

　　寬度觸發器將檢測正占空比定義范圍之外的任何值。由于線路前饋控制濾波器設計不當，這種情況很容易發生。但是，如果轉換器處于穩定狀態，則不會出現明顯的占空比變化。如果正占空比由于意外事件而偏離有效范圍，則條件 B 將觸發并停止采集。這有助于隔離此特定事件，用戶可以發現此不規則控制事件的根本原因。

　　分析 DC/DC 開關轉換器行為

　　使用具有同步整流的全橋拓?fù)?DC/DC 開關轉換器來展示 R&S MXO 5 的復雜觸發。使用 R&S MXO 4 示波器進行處理是相同的。隔離轉換器以 100 kHz 的開關頻率運行，并將 48 V 的輸入電壓轉換為 12 V 的輸出電壓。輸出電流最大為 8 A。此應用中使用的數字控制器使用戶能夠激活、停用和修改線路前饋控制。

　　設備設置步驟

　　要配置復雜觸發器：

　　設置合適的通道，包括選擇合適的探頭

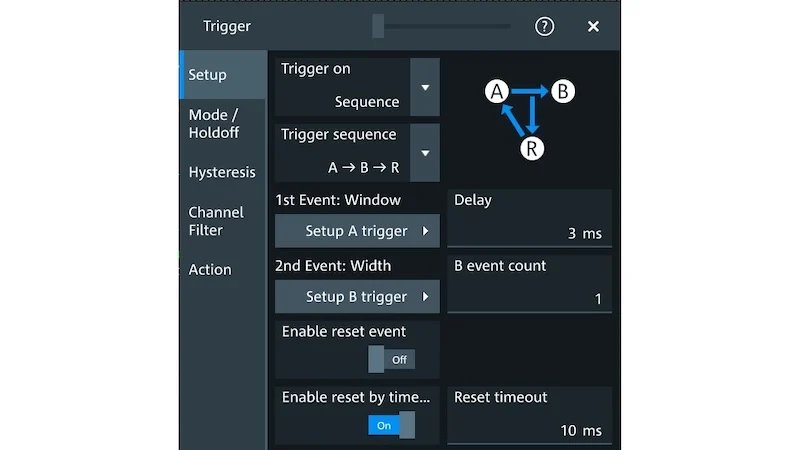

　　激活觸發序列并定義適當?shù)闹刂贸瑫r(shí)(圖 2)

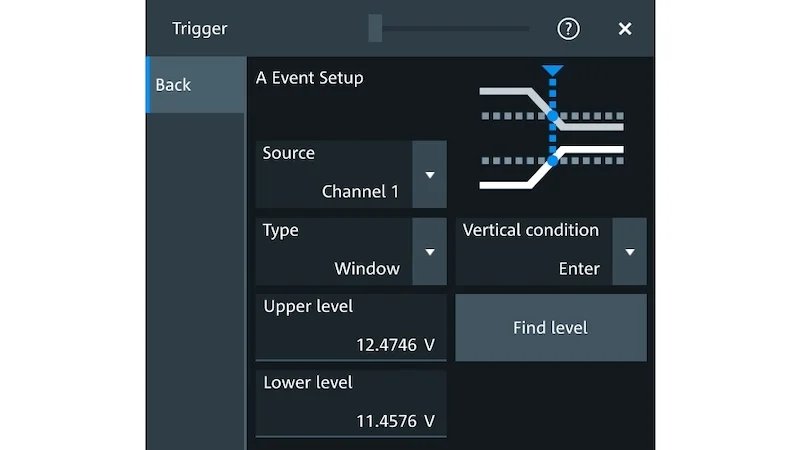

　　將觸發器A定義為窗口類型，包括上電平和下電平，用于在啟動過程中捕捉軟啟動的結束(圖3)

　　激活正占空比測量功能并定義參考水平，例如電壓的 20/50/80%

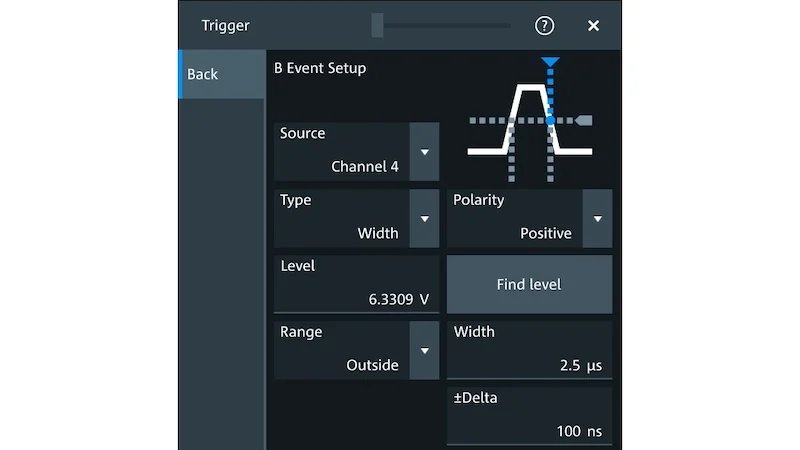

　　將觸發器B定義為寬度類型，并設置寬度和增量時間(圖4)

　　激活占空比測量功能，包括跟蹤功能

　　測量負載瞬變

　　設置完成后，轉換器啟動，并執行軟啟動程序。一旦觸發器檢測到條件 A 的有效觸發，儀器就會等待占空比測量中的任何變化。假設軟啟動后負載恒定，儀器將不會在條件 B 觸發，因?yàn)檎伎毡葢?yīng)該保持恒定。

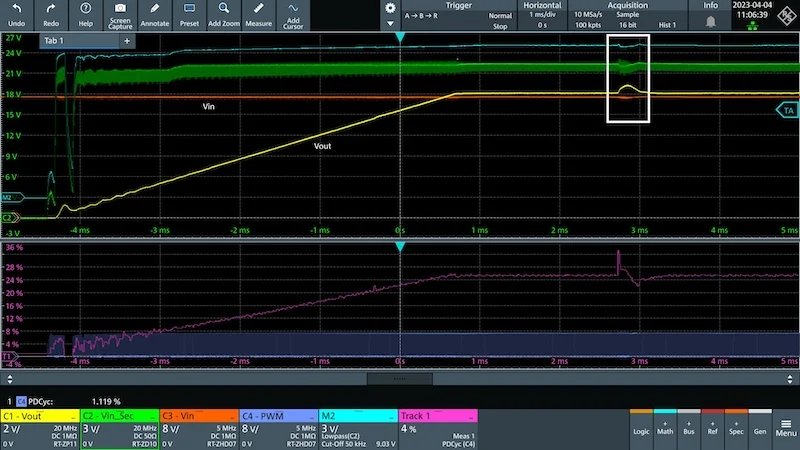

　　為了展示這個復雜的觸發序列，在轉換器控制器內部激活了線路前饋功能，但數字濾波器設計不當。結果，儀器也在條件 B 下觸發。記錄的測量結果如圖 5 所示，其中在通道 1 上測量輸出電壓，在通道 3 上測量輸入電壓。通道 2 顯示控制器的內部信號，該信號將輸入電壓反映到次級側。M2 通道顯示通過數學函數由低通濾波器濾波的通道 2。此外，PWM控制信號(通道 4)和正占空比軌跡波形顯示在底部窗口中。

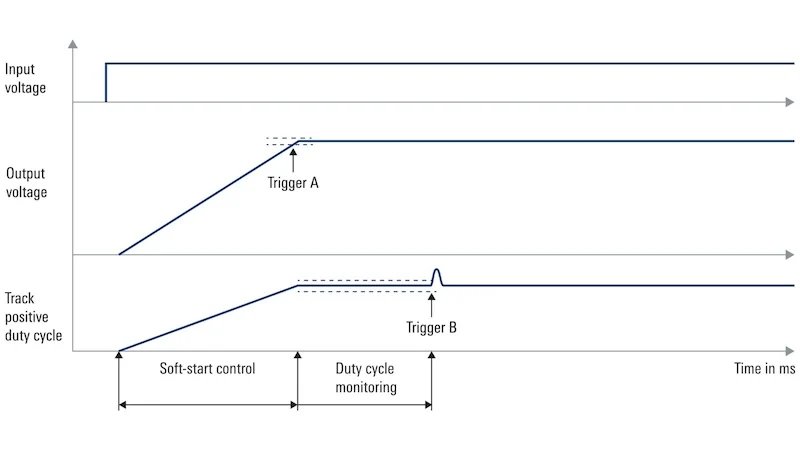

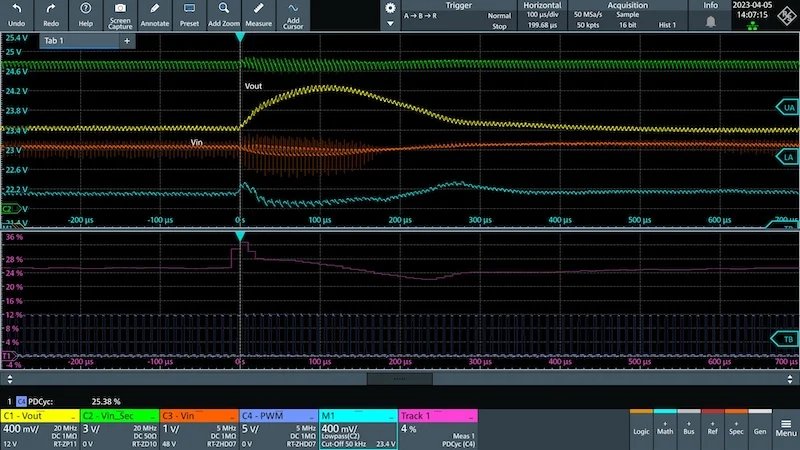

　　軟啟動序列過去三毫秒后，儀器在條件 B 下觸發，因?yàn)檎伎毡蕊@示正階躍，然后是負下降。只有當線路前饋激活時，才會出現此占空比變化。下一步是優化采集長度，由于觸發序列復雜，現在已可實現。結果如圖 6 所示。

　　這樣，用戶可以看到更多細節，準確度更高，從而更好地理解系統。用戶可以啟動流程并高效地找到根本原因。

　　識別異常事件

　　為了識別電源轉換器控制環路中的異常事件，測試工程師需要一臺具有數字觸發技術的示波器。這些儀器使他們能夠有效地定義復雜的觸發事件以隔離根本原因。此外，他們還應選擇具有大內存的示波器，以便添加其他功能，例如跟蹤占空比，其中需要在較長的采集時間內保持較高的采樣率。
