隔離電流傳感器技術在車輛設計中變得越來越重要。電流感應已經是汽車設計的一個關鍵部分，從簡單的基于電阻的測量到更先進的傳感器，用于分析燃油噴射系統的行為。隨著電氣化的興起，電流傳感器技術將扮演更加重要的角色，適應這些新型車輛的特定要求。

　　伴隨著電動汽車演變的一個主要設計變化是準確檢測高壓子系統中的電流，并保護解釋和處理這些信號的先進控制器。高壓領域的電流傳感器在許多位置都是必需的，從快速電池充電電路到加熱單元。

　　高壓電流感應應用

　　電池管理系統(BMS)是準確電流感應的一個最重要的目標。電池對過充電非常敏感，而向800V高壓快速充電的趨勢使這種測量變得更加關鍵。通過監測電流信息，BMS可以準確感知電池估算，檢測和診斷故障，并確保充電安全完成。

　　在電動汽車電機控制單元中，通過電流水平變化提供的反饋可以準確確定實時功率和扭矩，為算法提供所需信息，以確定何時最好切換向電機提供能量的功率晶體管。由于電機和相關功率晶體管將以400V甚至更高的電壓運行，以利用效率提升，送到控制器的電流傳感器信號必須受到浪涌和尖峰的保護。

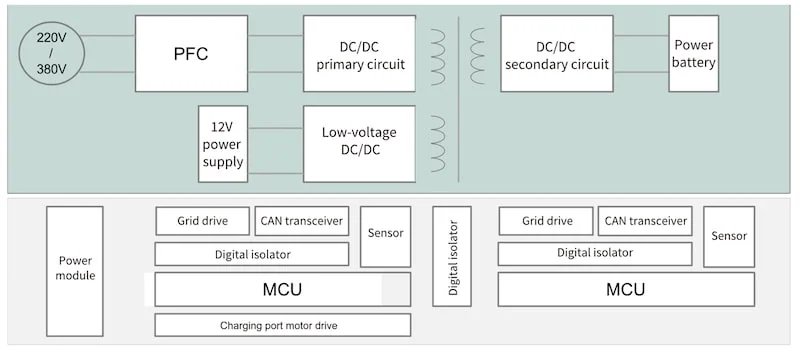

　　電流傳感器在車載充電器(OBC)和相關的功率因數校正(PFC)電路中起著至關重要的作用，以確保電動汽車符合連接高壓大電流負載到公共電網的規定。在OBC中，傳感器通常需要測量交流輸入電流以及在轉換電路和輸出中的電流，以確認充電器是否正確地向系統其余部分提供交流電，并以正確的水平向電池組提供直流電。為了確保管理這些系統的微控制器的安全運行，高壓子系統中的電流傳感器需要隔離。

　　交流和直流選項

　　除了考慮精度和隔離等屬性外，確定使用哪種電流傳感器技術的另一個重要因素是電路是使用交流還是直流操作。盡管電池的輸入和輸出將基于直流，但電機控制器、電動空調和類似系統通常將在交流上運行。

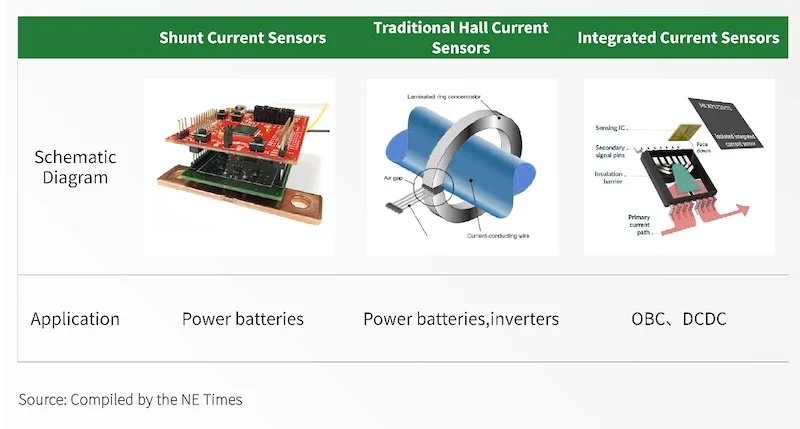

　　對于直流，使用基于分流的電流傳感器，這些傳感器使用高電阻元件從通過它們的電流生成電壓信號。這些傳感器可以提供高精度和強電磁干擾保護。然而，它們的輸出需要外部隔離，因?yàn)楸M管它們具有高電阻，但它們?yōu)殡娏鲝母邏鹤酉到y(tǒng)到控制電子設備提供了直接路徑。

　　盡管磁阻傳感器現在開始出現，使用與磁存儲器和硬盤驅動器磁頭相似的技術，但在交流或直流電路中使用的傳感器的核心技術是霍爾效應。傳統的霍爾效應傳感器模塊將磁芯包裹在接口導體周圍。這個磁芯包圍了導體，除了一個小的氣隙，在這個氣隙中放置了霍爾傳感器元件。

　　通過磁芯的電流產生一個磁場，從而產生一個電場。這個電場被放置在氣隙中的霍爾元件檢測到，產生與場強成正比的輸出電壓。這個電壓信號與通過主導體的電流有線性關系。盡管霍爾效應模塊與主導體隔離，這種設計在電力分配系統中廣泛使用，但它的缺點是相對較大。然而，它是一種可以安全測量高達2000A電流的設計。

　　集成霍爾效應傳感器

　　使用霍爾效應的集成電路電流傳感器具有更小且更容易部署在印刷電路板上的優點。這種類型的霍爾傳感器不使用單獨的磁芯。相反，電流測量是通過感應流過穿過芯片封裝的主導體的電流所產生的磁場來進行的。

　　由于集成設備的較小尺寸和封裝限制，與模塊式傳感器相比，集成傳感器能夠測量的最大電流水平較低。造成這一限制的主要原因是傳感器內的導電路徑對電流流動產生的電阻，這會導致自加熱。然而，制造商已經成功地限制了這種效應。

　　集成霍爾效應電流傳感器通常適用于車載充電系統、加熱系統和一些電機中的交流/直流轉換器和逆變器。盡管它們的整體隔離性能與模塊不同，因?yàn)樵谥鲗?dǎo)體和傳感元件之間有一個絕緣屏障，集成霍爾效應電流傳感器將滿足高隔離要求。

　　一種潛在的問題是直接感應，強大的外部磁場會扭曲信號，這在靠近電動機的復雜磁環境中可能是個問題。解決此問題的一種方法是差分使用兩個霍爾效應元件。這種配置可以消除任何共模磁場的影響。
