電動汽車因其作為碳排放燃油車的清潔替代品而變得越來越受歡迎，并且它們將在不久的將來成為我們?nèi)粘Ｉ钪械钠毡榇嬖凇Ｈ欢杂幸恍﹩栴}需要克服。由于電動汽車與更環保的通勤和未來的交通方式同義，人們對電動汽車充電效率的擔憂不可避免地上升。

　　鋰離子電池在電動汽車中被廣泛使用。它們在電動汽車中的應用伴隨著某些安全問題。這些電池可能會帶來風險，如過熱、熱失控和潛在的火災危險，特別是在過充電或過放電等異常操作條件下，以及隨著年齡和磨損。為此，制造商/原始設備制造商(OEMs)在電動汽車中集成了電池管理系統(BMSes)，以監測其電池的性能。

　　BMSes具有復雜的架構，包括傳感器、微控制器(MCUs)、電池平衡器、開關和許多其他負責電動汽車電池安全高效運行的組件。傳感器監測關鍵的安全參數，如電壓、電流水平和溫度，這些參數提供實時數據給MCU，作為BMS的中央處理單元。MCU在收集和分析傳感器數據、基于收集到的信息協調電池操作方面發揮著關鍵作用。與MCU協同工作，電池平衡器被部署以保持電池包內各個電池單元的均勻充電和放電。這不僅增強了電池的壽命，還減輕了潛在的損害。此外，BMS中的開關管理電池的電能流動，提供在緊急情況或故障場景中斷開電池的關鍵手段。

　　BMS與充電站之間的通信

　　除了能夠收集數據和做出決策外，BMSes還可以與充電站建立通信——這是朝著提高車輛充電安全性和效率邁出的強化一步。這有一些不可思議的優勢：

　　增強的安全性：允許BMS和充電站之間實時通信，以檢測和解決充電過程中的異常情況

　　優化的充電：使充電站能夠根據BMS數據調整參數，確保高效和定制的充電協議

　　診斷能力：促進數據的交換，以進行主動維護和故障排除，提高整體系統可靠性

　　與智能電網的集成：實現雙向通信，以實現需求響應和基于電網條件優化的充電計劃等功能

　　控制器局域網絡(CAN)協議——在汽車和工業應用中廣泛使用的通信標準——可以用于在電動汽車的BMS和充電器/充電站之間建立通信。最近在班加羅爾國際信息技術研究所的研究與發展實驗室的一項研究證明了這一點。

　　實施CAN協議以實現電動汽車充電器和BMS之間的通信

　　架構設置包括德州儀器(Texas Instruments)的TMS320F28069U Piccolo微控制器，用于BMS和充電器之間的通信。這些MCUs因其高效的CPU、閃存、RAM和包括增強型CAN模塊在內的各種串行端口外設而被選擇。由于這個設置最初是一個實驗，研究人員避免使用實際電池，而是選擇在控制器中模擬或復制12V 100Ah鋰離子電池的規格，包括操作電壓充電和放電、最大操作溫度以及最大充電和放電電流。

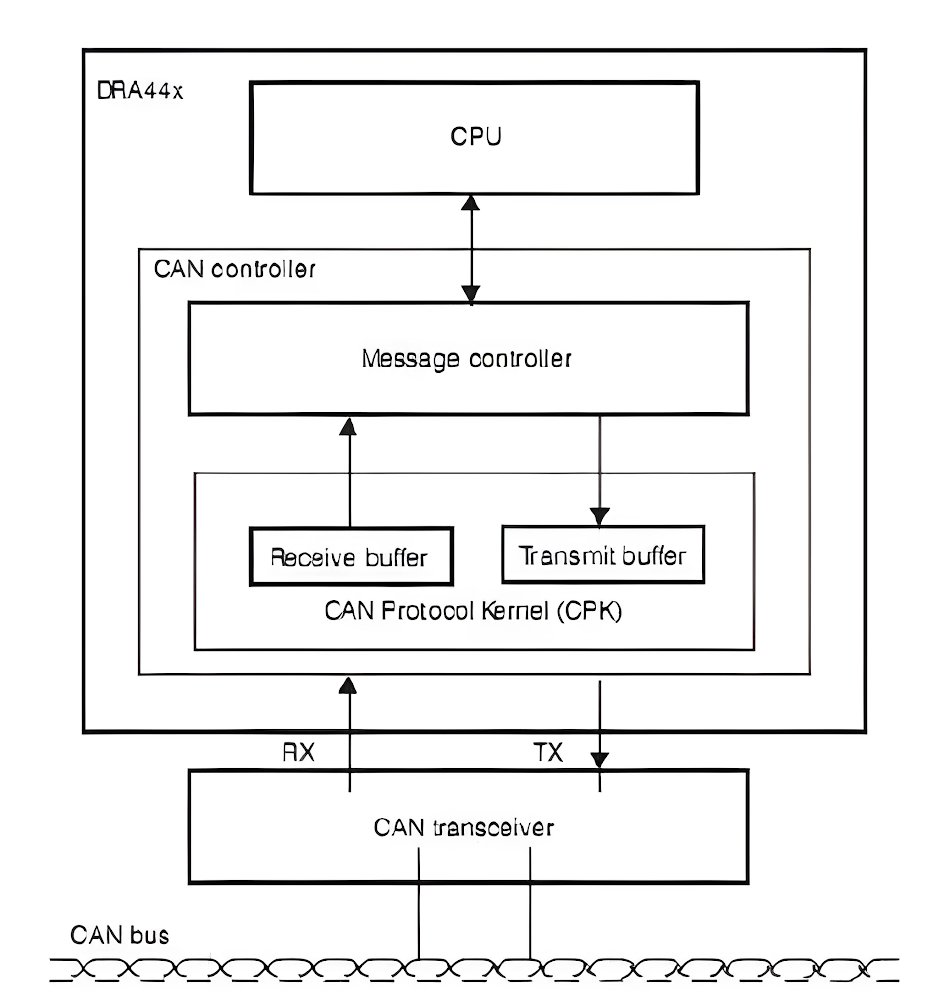

　　然后，MCUs連接到CAN控制器，其框架如圖1所示。然而，CAN控制器是增強型CAN模塊，它是Piccolo微控制器的一部分。它提供了CAN協議版本2.0B的功能。CAN版本2.0B數據幀具有標準格式，具有11位基本標識符，以及具有29位基本標識符的擴展格式。這個基本標識符代表數據幀中每個消息的唯一標識。它包括一個消息控制器、一個協議內核或通信堆棧以及一個CAN收發器。協議內核由接收緩沖區和發送緩沖區組成，它們在CAN總線上接收和發送消息。

　　CAN協議，特別是版本2.0B，規定了數據在電子設備網絡中如何傳輸和接收。在這個協議中，數據被組織成幀，每個幀包含有關正在傳輸?shù)南⒌男畔ⅰ＿@些幀具有標準化的格式，由各種幫助識別和解釋數據的字段組成。

　　CAN協議的一個重要方面是標識符，它作為數據幀中每個消息的唯一標簽。在版本2.0B中，有兩個標識符：標準和擴展。標準標識符是11位長，而擴展標識符是29位長。這些標識符允許網絡中的設備區分不同的消息并確定它們的重要性。研究人員使用了擴展的標識符，這意味著它可以在網絡中容納更多的唯一消息，從而允許更復雜和多樣化的通信場景。由于充電器和BMS上的MCUs對消息進行編碼以實現可靠的信息共享，這個標識符對于充電器和BMS在電動汽車中快速徹底的通信至關重要。

　　CAN協議通過由CAN高和CAN低引腳組成的雙線總線系統促進設備之間的通信。這些引腳作為數據傳輸和接收的物理接口。

　　在通信過程中，CAN高引腳通常攜帶一個占主導地位的邏輯高信號，而CAN低引腳攜帶一個占主導地位的邏輯低信號。這種極性排列允許對二進制數據進行編碼，其中占主導地位的邏輯高表示邏輯“1”，占主導地位的邏輯低表示邏輯“0”。

　　保持CAN高和CAN低引腳之間的差分電壓的重要性在于確保可靠和健壯的通信。CAN協議依賴于差分信號方案，其中CAN高和CAN低引腳之間的電壓差用于表示傳輸?shù)臄?shù)據。

　　在正常工作的CAN總線中，CAN高引腳預計將達到接近電源電壓(通常約為5V)的電壓水平，而CAN低引腳降至較低的電壓水平(通常約為0V)。這些引腳之間的電壓差，稱為差分電壓，對于區分邏輯高和邏輯低狀態至關重要。

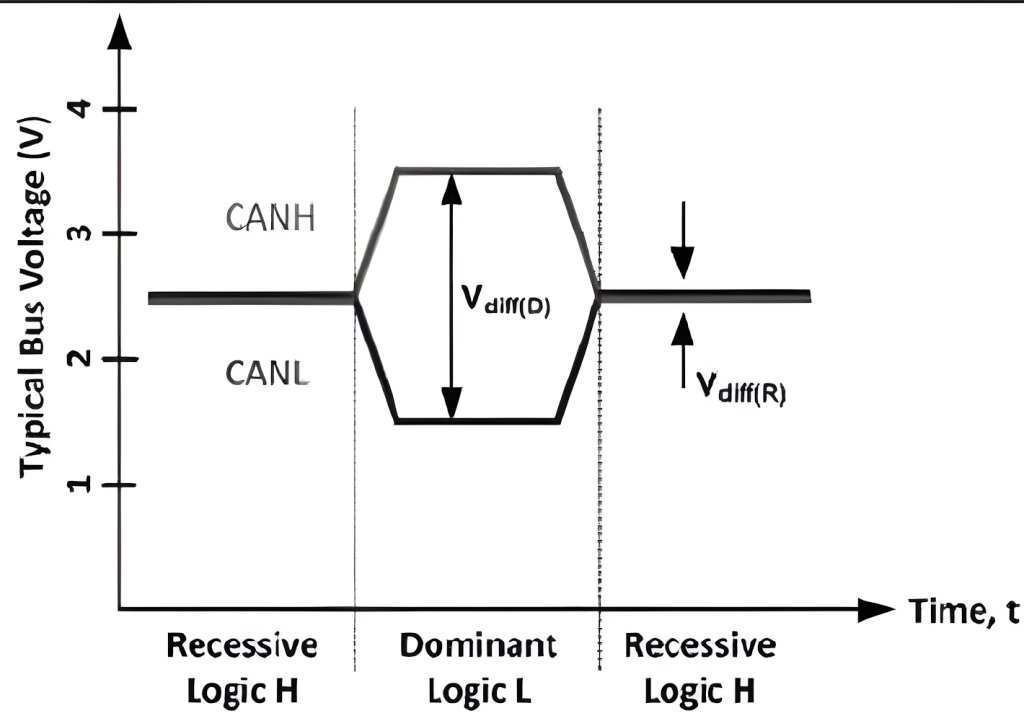

　　例如，在通信過程中，如果CAN高引腳達到3.75V，而CAN低引腳降至1.25V，則產生的差分電壓將為2.5V。這個電壓差允許在存在電噪聲或干擾的情況下可靠地檢測傳輸?shù)臄?shù)據(圖2)。

　　通過上述CAN控制器的設置，BMS(其MCU收集有關關鍵安全參數的數據)可以通信任何電壓、電流和溫度水平的關注波動，并在需要時關閉充電器以防止事故。在實驗的情況下，電動汽車電池的硬編碼規格是允許最大電壓為15V。一旦BMS發現操作充電電壓為15V，它向充電器發送了一個關閉消息，有效地避免了一個潛在的火災危險。

　　使用CAN協議的影響

　　在關鍵情況下，如前面討論的電壓和電流的突然峰值或過溫，充電器立即關閉以防止對鋰離子電池造成任何損害。但更重要的是，CAN協議以大約1 Mbps的速度實現充電器和BMS之間的數據交換——對于這種情況來說非常快。這使得該協議在優化充電速度時不可或缺。

　　該協議實現的通信速度促進了電池參數(如電壓、電流和溫度)的實時交換。充電器可以精確快速地調整來自電網的任何波動，以確保電動汽車以最快和最有效率的速度充電。此外，CAN支持雙向通信，使充電站能夠向BMS提供狀態更新和診斷信息，以進行全面的監測和控制。

　　BMS和充電站還可以實施自適應充電算法。這些算法分析電池的實時數據，并動態調整充電參數，以最大化充電速度同時確保電池的安全和壽命。因此，盡管看似微不足道，CAN協議可以使電動汽車充電更優化。
