Power Integrations的雙通道柵極驅動器是一種單板即插即用的IGBT驅動解決方案，可直接安裝到功率模塊上，節省空間并降低設計復雜性。

　　Power Integrations發布了適用于“新雙”風格高壓IGBT(絕緣柵雙極晶體管)模塊的SCALE-iFlex XLT單板柵極驅動器系列。這些雙通道驅動器設計用于風能、儲能和太陽能發電系統中的功率轉換應用，能夠提供高達2300V的阻斷電壓。

　　這些柵極驅動器設計用于安裝在標準IGBT功率模塊的頂部，并適應模塊的機械尺寸，節省空間并簡化機械設計。采用Power Integrations的SCALE-2芯片組減少了組件數量并提高了驅動器的可靠性。

　　專用的NTC(負溫度系數)數據讀出通道允許直接從功率模塊上的NTC傳感器捕獲準確的模塊溫度測量值。這些溫度數據通過隔離屏障傳遞，改善了熱管理，使得在不增加額外高壓隔離電路的情況下，功率水平提高了25%至30%。

　　SCALE-iFlex XLT柵極驅動器系列兼容單LV100(三菱)、XHP 2(英飛凌)、HPnC(富士電機)以及等效的IGBT功率模塊。

　　太陽能逆變器

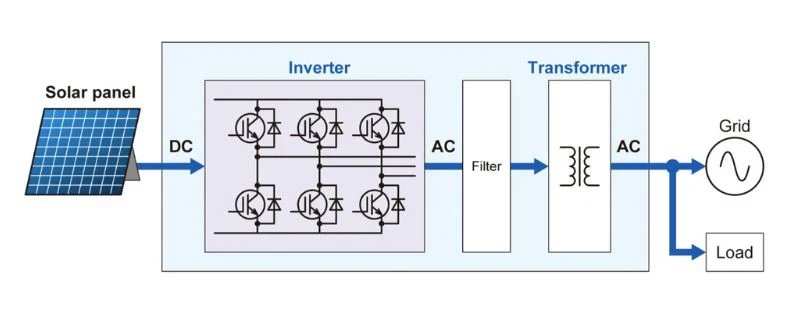

　　太陽能發電廠使用光伏陣列將太陽能轉換為高壓直流電。為了將這種電力傳輸到電網或直接供電給負載，太陽能電池板的直流電壓通過逆變器電路轉換為交流電。

　　高壓(高達2000V或更高)IGBT橋模塊通常用于構建太陽能逆變器電路。它們需要專門的柵極驅動電路來隔離柵極驅動控制器與高壓開關，允許驅動控制信號跨越隔離邊界傳遞。

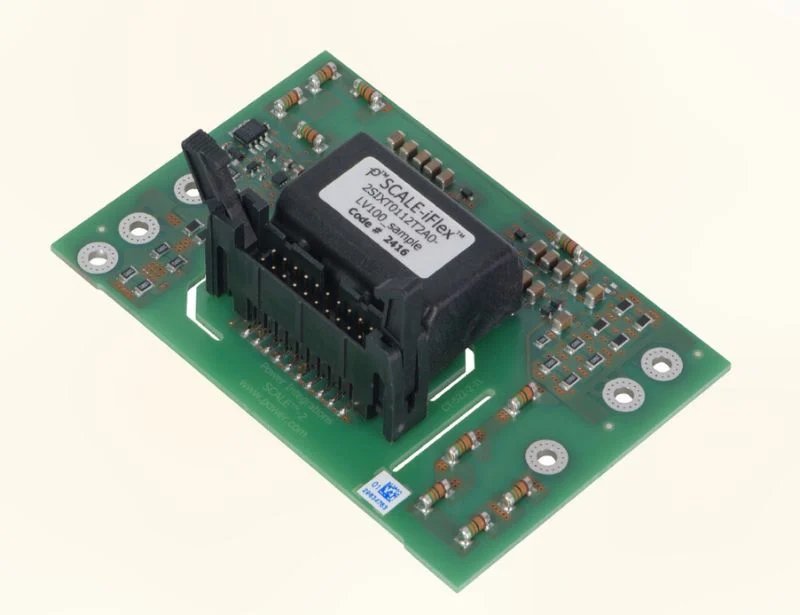

　　SCALE-iFlex XLT柵極驅動器

　　SCALE-iFlex XLT是一種單板雙通道柵極驅動器模塊，包括輸入連接器組件、變壓器隔離的DC-DC轉換器以及高側和低側IGBT的發射極、柵極和集電器的螺絲連接。

　　輸入連接器為初級側電子設備和板載DC-DC轉換器提供15V電源，以及高側和低側開關的命令輸入和狀態輸出信號。DC-DC轉換器為IGBT提供隔離(高達2300V)的柵極驅動功率(-8A，1W)，以便根據需要開啟和關閉開關。

　　模塊的板載NTC傳感器接口通過單獨的螺絲連接器進行。溫度數據通過隔離邊界傳遞并通過輸入連接器的TPM引腳傳輸到系統控制器進行連續監控。

　　保護功能

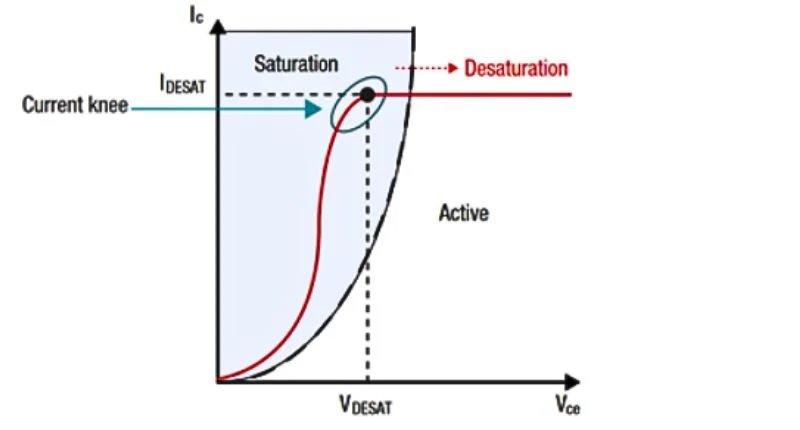

　　SCALE-iFlex XLT柵極驅動器利用模塊的IGBT開關的退飽和特性來檢測和保護短路條件。為此，柵極驅動器通過電阻感應網絡測量集電極-發射極電壓(VCE)來監控退飽和條件。如果VCE在設備開啟后指定的響應時間(tRES)內超過編程閾值，則指示短路條件，并立即關閉開關。故障信號通過模塊接口連接器傳輸到系統控制器。

　　柵極驅動器PCB和變壓器的爬電和間隙距離符合IEC 61800-5-1標準，適用于1700V模塊的加強隔離和1200V功率模塊的基本隔離。
