你是否曾在基于碳化硅 (SiC) 的逆變器上測得超過100%的效率，并認為自己發現了一種通過逆變器創造能量的方法?更可能的情況是，由于電壓和電流之間的相位差測量誤差導致的電力測量不正確。如果你的電力測量系統無法可靠地測量高頻應用，這種情況是很常見的。

圖1

當然，你的功率分析儀仍然足夠好，可以評估開關頻率高達10kHz的逆變器效率，因為在這個頻率水平上，相位誤差的影響較小。然而，對于基于SiC的應用，開關頻率高達100kHz時，以及基于氮化鎵 (GaN) 的應用頻率超過1MHz時，這些功率分析儀將無法提供準確和可重復的結果。

　　傳統的功率分析儀使用內部測量分流器來測量電流，但在高頻下不適合，因為分流器的感應特性會在這些高頻下影響幅度和相位的準確性。當需要測量更高的電流并需要外部零磁通電流傳感器時，這種情況更加明顯。這些傳感器本身可能具有足夠的準確性，但這些電流傳感器通常由與功率分析儀不同的制造商生產，因此它們之間并未優化。

　　為SiC和GaN設計的新測量方法

　　HIOKI的解決方案將HIOKI功率分析儀與外部HIOKI零磁通電流傳感器結合在一起，專為高頻功率測量優化設計的獨特功能。其中最重要的功能是相位移動補償功能，以減少相位誤差的影響。

　　為了使相位移動補償功能正常工作，你需要兩件事情：

　　功率分析儀進行正確的相位調整

　　具有已知相位移動的電流傳感器

　　解釋功率分析儀中的補償功能的一個好方法是將其與示波器的“deskew”功能進行比較：如果由于延遲的原因，兩個不同的信號在不同時間到達示波器，那么“deskew”功能可以通過固定的時間值補償延遲來對齊這些信號。

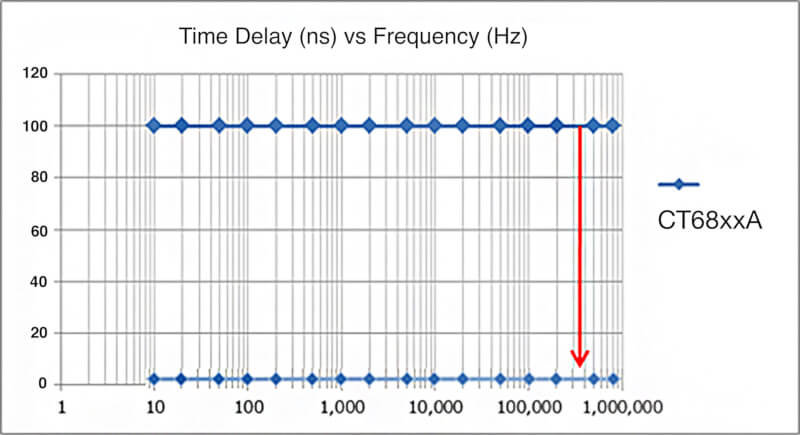

　　相位移動補償基本上是相同的，因為相位誤差直接與電流傳感器的時間延遲有關。例如，對于HIOKI CT68xxA系列電流傳感器，這種延遲的表現如下。時間延遲以納秒為單位顯示在頻率上：

圖2

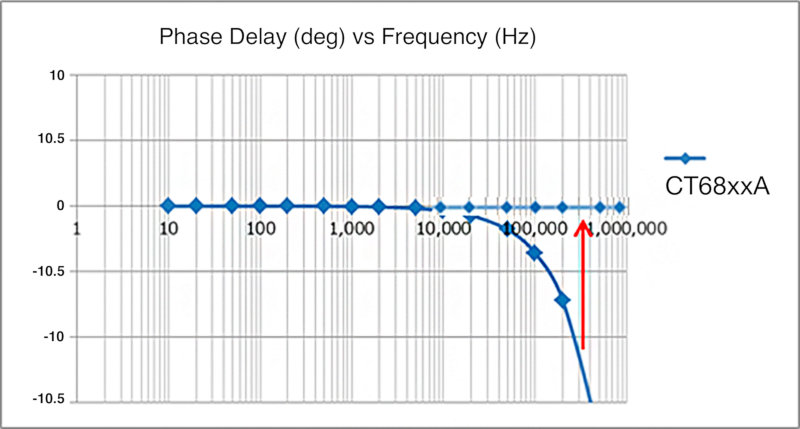

　　100Hz下的100納秒延遲與1MHz下的100納秒延遲的影響不一樣。這在將上述時間延遲轉化為以度為單位描述的相位延遲值時變得很明顯：

圖3

　　要解決這個相位延遲問題，你需要一個在任何頻率下時間延遲相同的電流傳感器。這就是HIOKI電流傳感器的情況，這些傳感器還會自動將相位延遲值傳遞給功率分析儀。回到“deskew”功能，你只需將電流傳感器連接到PW8001功率分析儀，功率分析儀會自動補償相位誤差。

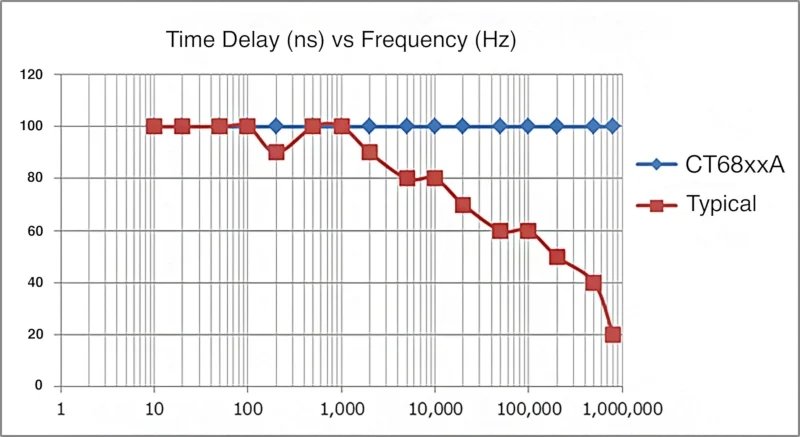

　　這是HIOKI傳感器獨特的一個特性——但這并不是市場上所有電流傳感器的標準特性。以下是典型電流傳感器會發生的情況：

圖4

　　頻率不同的時間延遲值傳感器將使功率分析儀中的相位移動補償幾乎不可能實現。因為你用哪個值作為你的“deskew”參數呢?

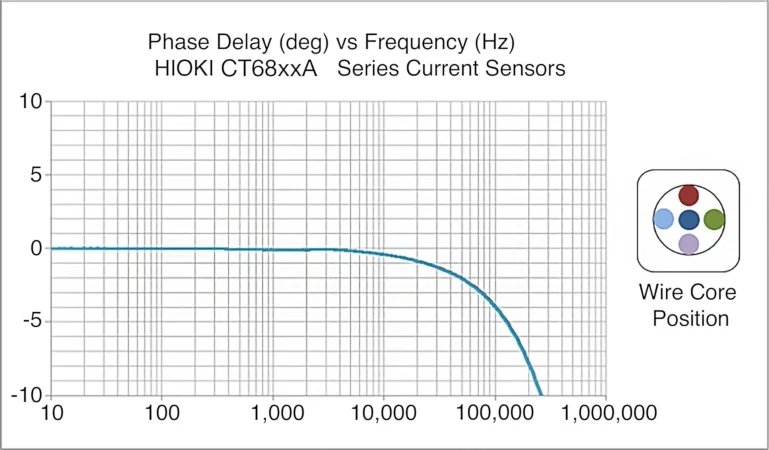

　　另一個使HIOKI電流傳感器獨特的特性是導線芯的位置不會影響相位延遲：

圖5

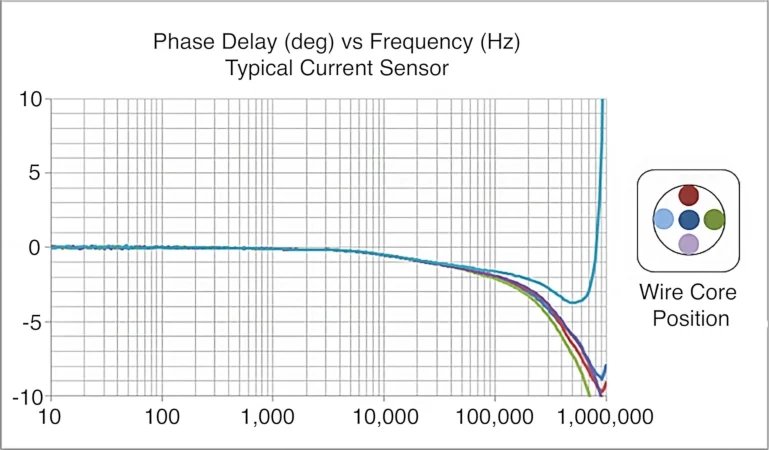

　　你只能在圖表中看到一條線，因為五個測量位置的相位延遲曲線是相同的，這不留下任何誤差的空間。再次強調，這不是電流傳感器的標準特性。通常，傳感器內導線芯的位置會影響相位誤差，如下圖所示：

圖6

　　適用于高達5kV的應用

　　如果你正在處理高頻和高電壓應用，有一種解決方案可以進一步覆蓋這一領域：高精度高壓分壓器。精確測量高達5kV的功率能力相比現有的使用差分探頭的解決方案在準確性上取得了顯著進步。這對于涉及SiC和GaN半導體的高電壓和高頻應用特別有利，因為其4MHz的帶寬和已知的相位誤差，使得在功率分析儀中補償相位誤差成為可能。

　　有效測量的關鍵

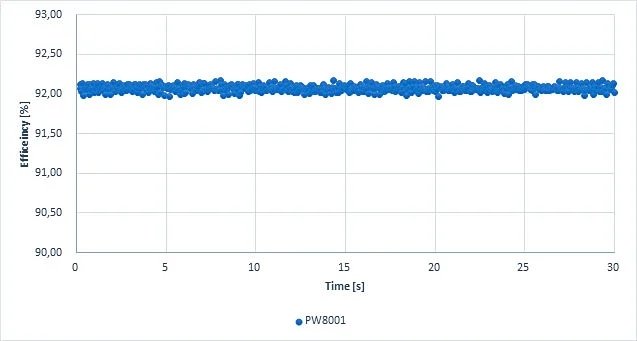

　　測量結果的可重復性對于得出結論至關重要。HIOKI日本總部的工程師們使用PW8001功率分析儀結合50A AC/DC傳感器CT6872測量了基于SiC的逆變器的效率，測量時間為30秒。SiC半導體的開關頻率為50kHz，電機的恒定速度為1000rpm。測量的積分時間設為200ms，本實驗中電機電流約為2A。下圖顯示了測量的出色穩定性：

圖7

　　在30秒內最大和最小結果之間的差異小于0.2%。這項實驗表明，即使在低電流下，這個設置也能提供出色的可重復性，這是開發階段的關鍵，因為它可以識別由于設計變化而帶來的微小效率提升。然而，只有通過有效的相位移動補償才能實現如此精確的結果。

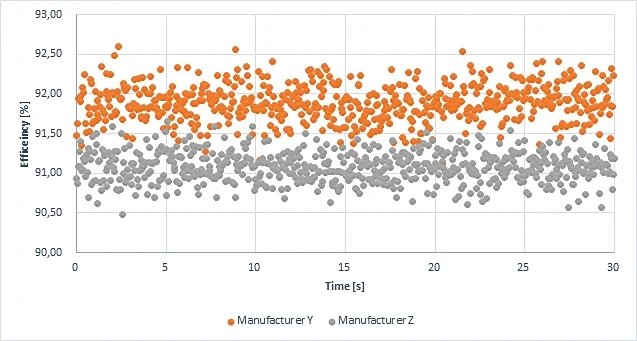

　　在相同測試條件下，測試了兩個知名電力測量系統供應商的產品。結果如圖8所示：

圖8

　　在這種情況下，測量的可重復性要差得多。兩個系統的最大效率和最小效率之間的差值都超過了1%。這使得工程師很難得出設計變化是否產生了影響的結論。例如，即使你測量到效率提高了0.9%，這也可能是由于測量可重復性差所致，而你可能根本沒有實現效率的提高。

　　一體化測量系統

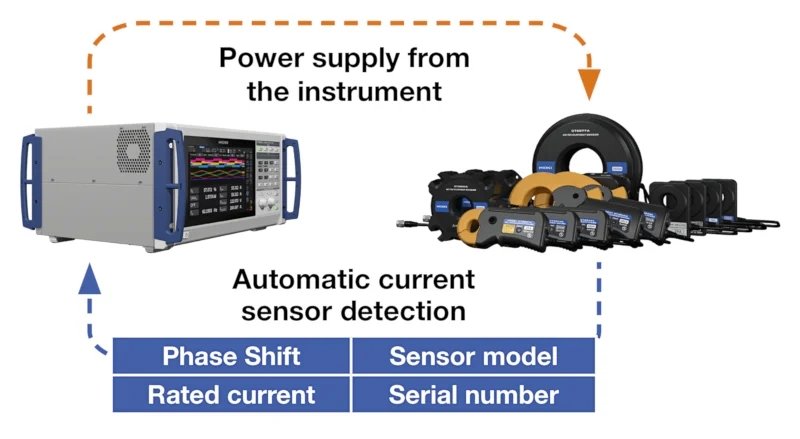

　　為了實現有效的相位移動補償，需要擁有相位移動補償功能的功率分析儀和在高頻下具有穩定且已知時間延遲特性的電流傳感器。PW8001功率分析儀甚至具有自動相位移動補償功能，使其能夠自動識別電流傳感器，并使用傳感器提供的數據相應地調整相位補償。

圖9
