可編程邏輯門陣列(FPGA)的發展初期，由于半導體技術的限制，這些設備體積小且功能簡單，早期的FPGA僅有幾百個邏輯門，用于將以前通過多個離散邏輯元件實現的功能整合到一個可編程芯片中。隨著設計工程師認識到FPGA能夠減少元件數量、節省電路板空間并降低電路板布局復雜性的價值，F(xiàn)PGA市場迅速增長。

　　半導體技術的進步不可避免地改變了FPGA自20世紀80年代以來的面貌，使其成為我們今天所知的大型復雜設備。在高端市場，F(xiàn)PGA擁有數百萬個邏輯門，支持超過30 Gbits/s數據傳輸率的超高速接口，以及實現嵌入式處理器、鎖相環(PLL)、功能性SRAM存儲等多種硬連線IP模塊。

圖1：可編程性很強的可編程硬件結構

　　高端FPGA是數據處理、成像和高帶寬通信設備等應用的主要解決方案，吸引了最多的關注并占據了行業市場推廣費用的最大份額。但值得記住的是，小型FPGA最初的角色在以下功能中仍有價值：

　　膠合邏輯集成

　　基本狀態機

　　I/O和接口橋接

　　I/O擴展器

　　簡單計數器或PWM

　　控制邏輯

　　多個傳感器輸入的聚合

　　電壓監測

　　一個活躍的小型、低成本和低端FPGA市場支持這些及其他功能。其對OEM的重要性反映在FPGA市場的一個新進入者——瑞薩電子的到來，瑞薩電子計劃在2023年推出其首款FPGA。

　　然而，關于FPGA在主流工業和消費電子設備中的適用性，意見仍然分歧。熟悉微控制器(MCU)的設計工程師通常認為FPGA是一個陌生的概念：昂貴、耗電且難以使用。

　　這可能適用于Xilinx(現屬于AMD)和Intel提供的高端FPGA，但不適用于Lattice Semiconductor和Microchip提供的低端FPGA，瑞薩電子也即將加入這一行列。事實上，F(xiàn)PGA在許多功能上提供了相對于MCU的重要優勢。

　　在MCU中，任務是按順序在軟件中實現的。而在FPGA中，任務是并行地在硬件中完成的。這帶來了FPGA操作的吸引人的特性：高度確定性的性能、低延遲、定制硬件的靈活性和非常低的功耗。

　　本文將介紹FPGA的基本操作，以及FPGA制造商提供的設計工具如何使FPGA在電子系統設計中的實現變得簡單明了。

　　FPGA的基本架構

　　FPGA由三個基本元素組成(見圖1)：

　　可編程邏輯單元(LEs)

　　可編程路由互連

　　可配置的I/O，用于與外部世界通信

　　邏輯單元由一個可配置的查找表(LUT)和一個順序元素(SE)組成。LUT可以配置為任何類型的組合邏輯，例如OR、AND或XOR。SE通常配置為一個簡單的觸發器。

　　邏輯單元是FPGA的基本功能塊，因此每個FPGA都是根據其包含的邏輯單元數量進行分類的。低端FPGA市場涵蓋了從幾百個邏輯單元到1萬個邏輯單元的FPGA。

　　可編程互連將配置好的邏輯單元連接在一起，以實現應用所需的功能。

　　I/O也是可編程的，可以配置為支持任何I/O接口標準。

　　實現這些元素的基礎硬件是大量的可編程開關。在大多數FPGA中，這些開關在每次FPGA上電時都會重新編程。這需要將編程文件存儲在配置存儲器中，該存儲器可以是FPGA芯片內部的也可以是外部的。

　　Microchip的FPGA是這一規則的例外：它們的可編程開關采用類似于非易失性閃存的技術。直接編程后，它們不需要編程文件或配置存儲器。

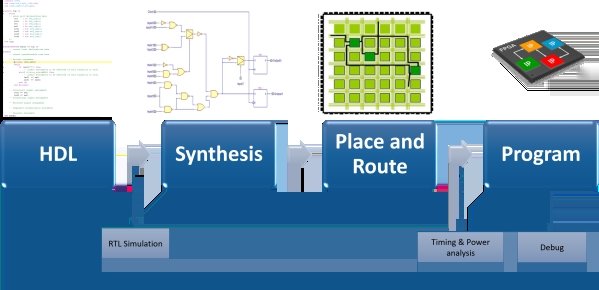

圖2:每一個FPGA制造商為其設備提供的工具都支持燃料元件板的設計流程

　　如何配置FPGA硬件

　　所有FPGA制造商都提供自己的設計工具來生成這種編程文件，通常稱為比特流。每個制造商的工具都相似。這些工具提供以下功能：

　　使用標準硬件描述語言(HDL)(VHDL或Verilog)進行功能描述

　　綜合

　　布局和布線

　　編程文件生成

　　定時分析是設計流程的一部分，用于檢查通過路由結構傳輸信號的傳播延遲是否與應用的性能要求一致(見圖2)。模擬和驗證由HDL工具生成的代碼也很重要，以驗證編程到FPGA中的功能是否符合設計規范。

　　在整個FPGA開發過程中，沒有任何事情比實現定時分析和RTL仿真更難——它們并不是特別復雜。所有其他階段都由設計工具自動執行，只需幾分鐘即可在標準筆記本電腦上完成。

　　每個FPGA制造商都提供自己的工具集;它們之間的主要區別在于圖形用戶界面。只要源代碼是使用標準的VHDL或Verilog描述語言編寫的，遷移從一個工具到另一個工具是很容易的。這些工具的使用通常通過免費許可證向FPGA用戶提供。FPGA評估板也很容易以低成本獲得，因此工具和資源的成本對于希望開始嘗試低端FPGA的工程師來說不是障礙。
