LED照明技術因其高能效和精細的亮度調控而受到青睞。這些系統提供了調光功能，讓用戶能夠根據個人喜好調節光線亮度，同時減少能源消耗。今天浮思特介紹一種基于8位MCU的開關模式可調光LED驅動器解決方案。

　　8位微控制器(MCU)為設計師提供了強大的工具，以設計出具備通信、個性化定制和智能化管理的照明解決方案。這種靈活性，尤其是與傳統的模擬或?qū)Ｓ眉呻娐?ASIC)相比，促進了創新，擴展了照明產品的功能，并在市場上實現了差異化。高級功能，如故障預測和維護、能效監控、色溫控制以及遠程操作等，均增強了智能照明系統的吸引力。

圖1

　　雖然LED驅動器在設計和實施方面帶來了諸多優勢，但也伴隨著一些挑戰。不過，本文將向您展示如何應用8位MCU來克服這些設計挑戰，打造出高性能的LED驅動解決方案，其功能優于傳統的照明系統。

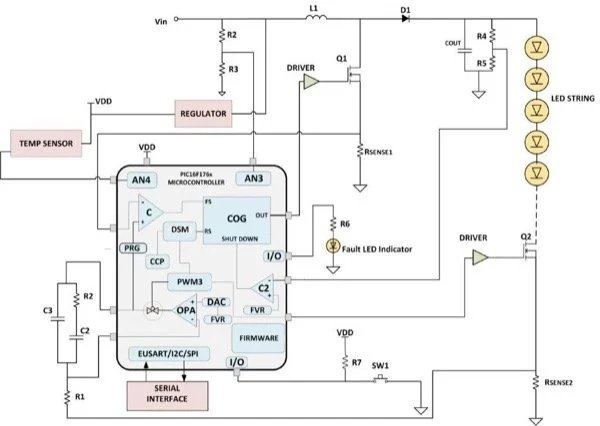

　　通過8位MCU，我們可以獨立地控制多達四個LED通道，超越了常規LED驅動控制器的能力。如圖1所示，LED調光系統可以由MCU上的外設來構建。每個系統含有一個獨立的回路，用于控制開關模式的電源轉換器，減少了對中央處理單元(CPU)的依賴。這讓CPU有更多空間執行其他任務，如監控、通信或系統的其他智能功能。

圖2

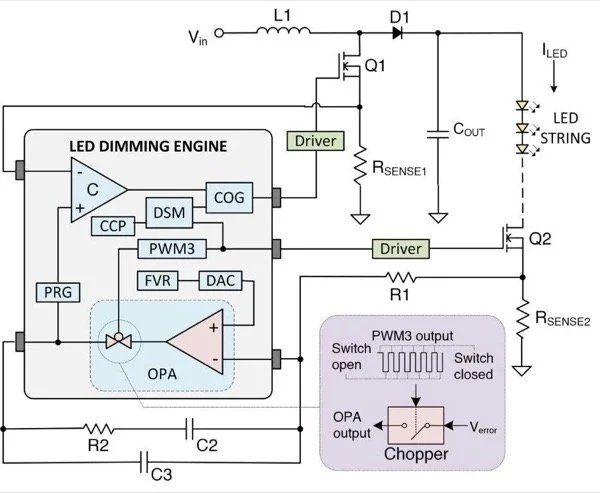

　　在基于電流模式升壓轉換器的LED驅動器中，調光系統由一組獨立的核心外設(CIP)控制。這些CIP，如互補輸出發生器(COG)、數字信號調制器(DSM)、比較器、可編程斜坡發生器(PRG)、運算放大器(OPA)和脈沖寬度調制器(PWM3)，與其他片上外設協同工作，形成了完整的調光引擎。例如，COG為MOSFET Q1提供高頻脈沖，允許能量和電流傳輸?shù)絃ED陣列。CCP和占空比的設置決定了COG輸出的開關周期，以維持LED的恒定電流。

　　調光功能通過PWM3實現，該模塊用作CCP輸出的調制器，并通過MOSFET Q2的快速開關來調節LED的亮度。此外，DSM模塊調節輸出信號，從而控制COG，而PWM3則生成可變占空比的脈沖，調節驅動器的平均電流，影響LED的亮度。

圖3

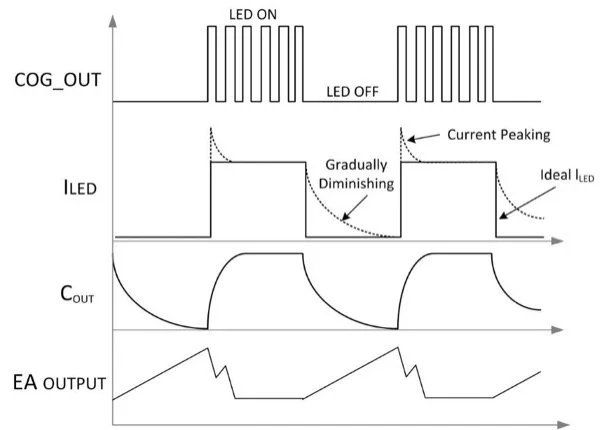

　　我們還解決了LED驅動器中常見的一些問題，例如閃爍和色溫變化。這些問題往往會降低用戶體驗，甚至可能縮短LED的使用壽命。為了避免這些問題，我們的調光引擎采用了高分辨率PWM控制，通過精密的亮度調節步驟消除了眼睛可感知的光變化，實現了平滑的過渡效果。

　　我們設計了一種方法來避免電流峰值的問題。這是通過在PWM3低電平時將EA的輸出轉換為三態來實現的，這樣就可以在關閉LED時斷開補償網絡與反饋環路的連接，保持穩定的LED電流，從而延長LED的使用壽命。

　　正如我們之前討論的，LED調光引擎可以在最小或無需CPU干預的情況下運行。因此，當所有控制LED驅動器的任務都被卸載到核心獨立外設(CIP)時，CPU會有更多的帶寬去執行其他重要的任務。例如，通過處理輸入和輸出電壓的偵測，可以實現欠壓鎖定(UVLO)、過壓鎖定(OVLO)和輸出過壓保護(OOVP)等保護功能。這樣做不僅確保了LED驅動器在規定的參數內運行，同時也保護了LED不受異常輸入或輸出條件的影響。

圖4

　　CPU還可以處理來自傳感器的溫度數據，以便進行LED的熱量管理。此外，當設置LED驅動器的調光級別時，CPU能處理來自簡單開關的觸發信號或者串行通信的指令。另外，LED驅動器的參數可以通過串行通信傳輸?shù)酵獠吭O(shè)備進行監測或測試。

　　除了上述功能之外，設計師還可以在他們的LED應用中加入更多的智能特性，例如添加DALI或DMX等通信和控制定制。如圖4所示，這是一個利用LED調光引擎構建的全功能開關模式調光LED驅動器解決方案的示例。

　　LED 調光引擎可用于創建有效的開關模式可調光 LED 驅動器。其有效性取決于其驅動多個 LED 燈串、提供高效能源、確保 LED 的最佳性能、維持 LED 的長壽命以及在系統中添加智能的能力。
