場效應管(MOSFET)放大電路是現代電子設備中的關鍵組件之一。它們以其高輸入阻抗和低噪聲特性，廣泛應用于各種電子電路中。這篇文章我們將詳細介紹場效應管放大電路的三種主要組態：共源極、共漏極和共柵極放大電路。

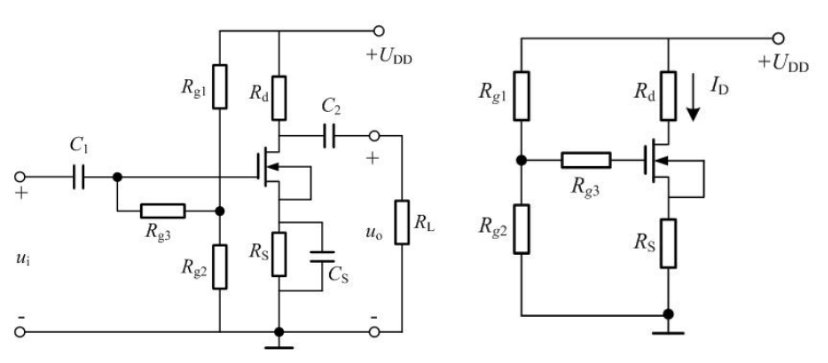

　　一、共源極放大電路

　　1. 什么是共源極放大電路?

　　共源極放大電路(Common Source Amplifier)是最常見的FET放大電路配置之一。在這種配置中，源極接地，輸入信號施加到柵極，輸出信號從漏極取出。

　　2. 共源極放大電路的特點

　　高增益：共源極放大電路具有較高的電壓增益。

　　相位反轉：輸出信號與輸入信號相位相反。

　　輸入阻抗高：由于柵極輸入阻抗高，適用于高阻抗源信號。

　　3. 應用場景

　　共源極放大電路廣泛應用于音頻放大器、高頻放大器和信號處理電路中。

　　二、共漏極放大電路

　　1. 什么是共漏極放大電路?

　　共漏極放大電路(Common Drain Amplifier)，也稱為源極跟隨器(Source Follower)，是一種源極與輸出端相連，而漏極接地的放大電路。輸入信號施加到柵極。

　　2. 共漏極放大電路的特點

　　電壓增益約為1：共漏極放大電路的電壓增益接近于1，但輸出信號與輸入信號同相。

　　低輸出阻抗：適用于驅動低阻抗負載。

　　高輸入阻抗：適用于高阻抗信號源。

　　3. 應用場景

　　共漏極放大電路常用于阻抗匹配和緩沖電路，如在前置放大器和信號緩沖器中。

　　三、共柵極放大電路

　　1. 什么是共柵極放大電路?

　　共柵極放大電路(Common Gate Amplifier)是一種柵極接地，輸入信號施加到源極，輸出信號從漏極取出的放大電路。

　　2. 共柵極放大電路的特點

　　低輸入阻抗：適用于低阻抗信號源。

　　高頻特性優異：由于寄生電容效應較小，適用于高頻放大應用。

　　無相位反轉：輸出信號與輸入信號同相。

　　3. 應用場景

　　共柵極放大電路常用于射頻放大器和高速信號放大電路中。
