PCB 的熱性能是確定電力電子設備整體合規性、可靠性和耐用性的關鍵指標。在組件層面，熱管理很大程度上受器件封裝的影響，封裝集成了不同的散熱方法和技術。PCB 設計和 PCB 熱管理返工面臨的挑戰因器件封裝而異。

　　最近，AOS 推出了一系列功率 MOSFET，由于其獨特的封裝設計，可提供更好的熱管理。該產品旨在解決熱管理面臨的挑戰。

　　DFN MOSFET 封裝中的冷卻機制

　　電力電子器件中的開關器件通過其裸露觸點(直接連接到 PCB 或散熱器)散熱。

　　雙扁平無引線 (DFN) 封裝以其緊湊的外形尺寸而聞名，可實現更高的功率密度。這些封裝采用扁平、無引線設計，可最大限度地減少寄生效應，增強電子電路的高頻性能和熱管理。DFN 中沒有引線，可以縮短到 PCB 基板的散熱距離，因此與有引線封裝相比，可以確保更好的熱性能。

　　對于 PCB 設計人員來說，底部接觸冷卻機制需要在PCB 設計階段考慮熱性能。例如，高效熱管理的 PCB 考慮因素之一是采用熱通孔。此外，PCB基板必須表現出低熱阻和增強的導熱性，以確保橫向熱量分布。

　　底部冷卻也可能更容易受到環境因素的影響，例如 PCB 上殘留的微小灰塵顆粒或污染物，這可能會隨著時間的推移降低散熱能力。

　　AONA66916 MOSFET

　　AOS 最近推出了 AONA66916 MOSFET，這是一款基于該公司 AlphaSGT 技術的 100V N 溝道器件。

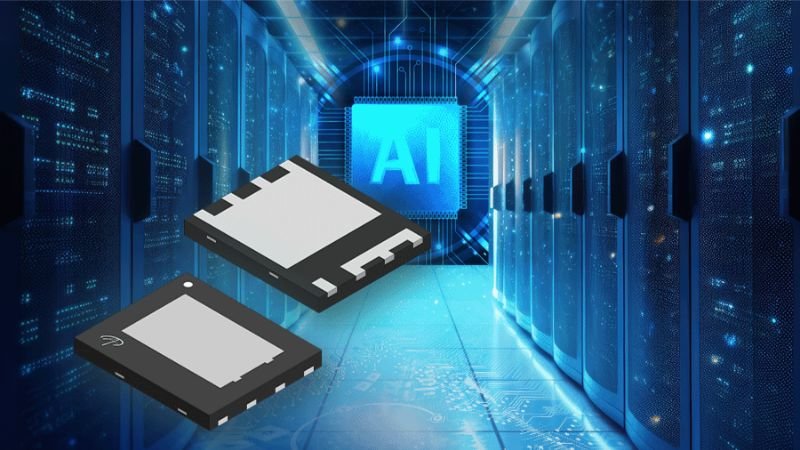

　　AONA66916 最顯著的特點是采用了新型 DFN 5x6 封裝，在頂部和底部均提供冷卻表面。具有大表面積的頂部接觸可最大限度地與設備散熱器接觸，從而實現更好的散熱和性能。修改后的封裝具有 0.5°C/W 的低頂側熱阻，而采用標準 DFN 5x6 封裝的 AONS66917T 的頂側熱阻為 0.58°C/W。

　　雖然這種差異看起來很小，但對于相同的結溫 (175 oC)，雙面冷卻封裝 MOSFET 可以比單面底部冷卻封裝多耗散 35 W。

　　除了散熱之外，該器件的其他值得注意的規格包括 100 V 時 197 A 的連續漏極電流以及 VGS 為 10 V 時小于 3.4 毫歐的 RDS(on)。據該公司稱，該器件非常適合應用包括DC/DC 轉換器、電信和太陽能。

　　電子設計流程的前進方向

　　AOS 的封裝設計是一項顯著的創新，旨在使電子設計過程更加高效、可靠和靈活。通過實現更大的散熱，該器件封裝可以幫助確保電源系統更高的可靠性和性能，而無需擔心降額。因此，DFN 5x6 雙面冷卻套件有可能在需要堅固型電子產品(例如軍用設備和太空任務相關設備)的關鍵任務應用中變得可行。
