工程師需要盡可能獲得的所有幫助來快速開發新的電力驅動器。差異不僅僅體現在尺寸、形狀和重量限制方面。功能和電氣安全要求以及環境條件在很大程度上取決于應用和地理市場。另一方面，所有制造商之間的競爭形勢要求快速上市。

　　就性能和可靠性而言，碳化硅 (SIC) 是首選的功率半導體技術。雖然里程焦慮是導致乘用車市場從硅轉向更節能的碳化硅的問題之一，但公共汽車等車輛在已知路線上運行，而越野車的行駛距離相對較短。對于這些應用，SiC 的高壓功能可以實現更快的充電，從而縮短周轉時間，并且其在高溫下運行的能力有助于最大限度地提高可靠性。此外，模塊需要更少的 SiC 器件來分擔責任，而且 SiC MOSFET 的擊穿電壓比硅器件更小。因此，也可以節省模塊尺寸。

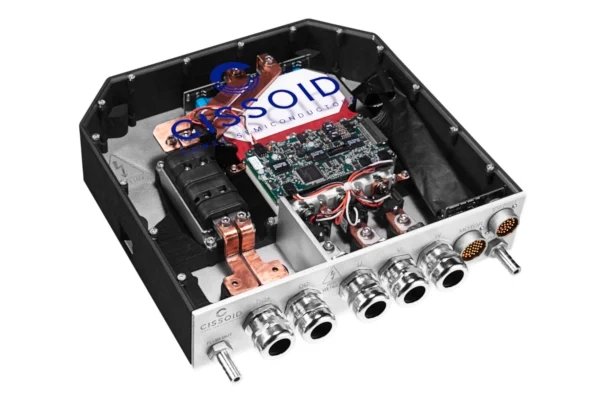

圖1：高壓碳化硅逆變器

　　然而，SiC 功率器件并不能直接替代硅 MOSFET 或 IGBT。安排適當?shù)臇艠O控制以確保高頻下快速、平穩的開關轉換并不簡單。進一步的挑戰包括集成硬件組件，特別是逆變器和智能功率模塊，以及設置和校準電機控制軟件。

　　加速發展

　　為了幫助克服開發挑戰并加快穩健可靠的SiC 功率模塊的上市時間(圖 1)，Cissoid 開發了 SiC 牽引逆變器平臺和參考設計。驅動器制造商可以利用它來構建能夠在高達 850V 的電池電壓下運行的系統。該硬件是模塊化且可擴展的，可產生各種額定功率的設計。

　　該參考設計解決了逆變器中眾所周知的困難和耗時的問題。核心組件包括三相 1200 V 智能功率模塊 (IPM)，該模塊已與針對 SiC 應用優化的柵極驅動器集成，并可承受高溫(圖 2)。該驅動器可提供超過 10 A 的峰值柵極電流，并可在高達 125°C 的環境溫度下運行。

圖2：智能功率模塊（IPM）

　　由于SiC 柵極驅動器已與電源模塊集成，因此用戶可以使用已經過驗證和優化的解決方案來啟動他們的項目，該解決方案可實現快速開關速度和低損耗，不受高 dI/dt 和 dV/dt 影響，并且包含對功率級的強大保護。因此，微調模塊性能和確保適當?shù)臒峁芾硭璧牡螖?shù)顯著減少。參考設計中的其他硬件包括直流電流和相電流傳感器、EMI 濾波、緊湊型液體冷卻器和高密度直流母線電容器。直流母線電容器專為逆變器平臺開發，涵蓋各種電壓和電流選項。

　　軟件控制和校準

　　為了完成參考設計，還有一個帶有專用處理器和軟件的電機控制板，已通過 ISO 26262 標準 ASIL D 級預先認證，以實現功能安全。電機控制軟件允許在不影響功能安全認證的情況下進行廣泛的調整，從而可以根據最終使用案例的需要靈活地優化電機行為。用戶可以在此基礎上運行他們的定制應用軟件。

　　該控制板圍繞 Silicon Mobility OLEA T222 現場可編程控制單元 (FPCU) 設計。這種方法允許參考設計將傳統處理器基于軟件的靈活性與硬件加速相結合，以確保實時性能達到所需的最高電機速度。通過包含控制板，該參考設計還可以幫助用戶避免將控制板和智能功率模塊組合在一起時常見的機械和電氣集成挑戰。

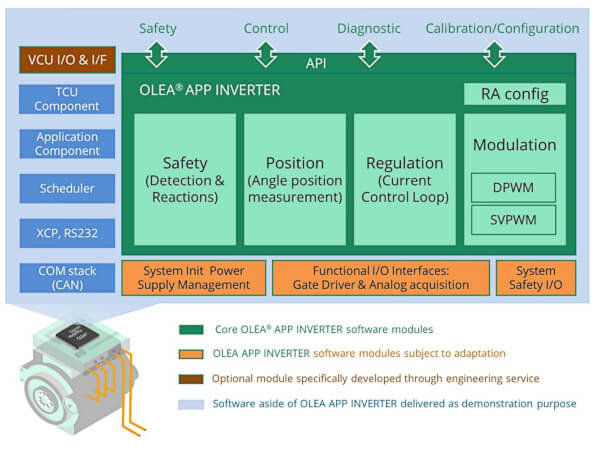

　　OLEA App Inverter 是一款靈活且完全可定制的控制軟件(圖 3)，由于可以離線或?qū)崟r修改配置和校準參數，因此可以匹配任何電動動力總成配置和功率范圍。該軟件還具有調試和校準框架，包括圖形界面。

圖3

　　使用 OLEA Composer，開發人員可以縮短優化電機控制軟件所需的時間。

　　碳化硅逆變器性能

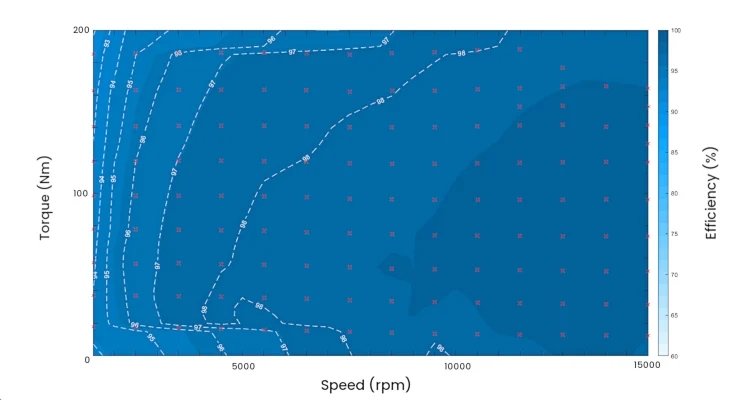

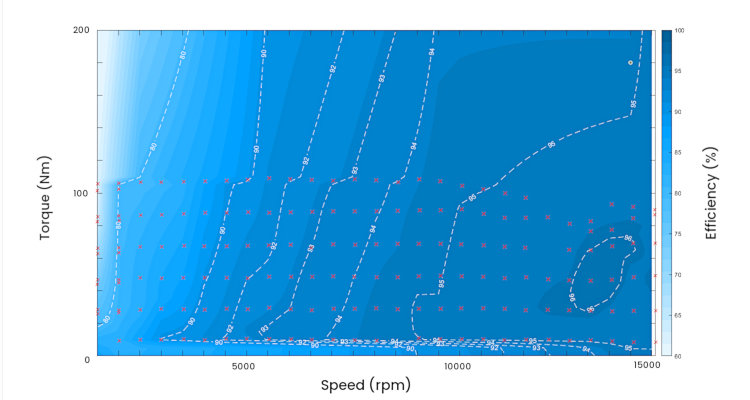

　　參數設置完畢后，即可對電機進行測試，并繪制出逆變器-電機組合的效率。圖 4a 和 4b 比較了基于 SiC 的逆變器與在類似實際條件下測試的硅 IGBT 逆變器的性能。

圖4

圖5

　　設置和校準驅動器

　　OLEA Composer 工具套件可幫助用戶根據客戶的規格使電機旋轉。它有助于對電壓、額定功率、速度和扭矩等參數進行校準，以達到最佳工作范圍。一旦完成，就可以繪制逆變器電機效率圖。

　　設置和校準分四個步驟完成：

　　第一步：軟件參數配置

　　根據電機參數配置 OLEA App Inverter 軟件。

　　第 2 步：逆變器硬件設置

　　電機的設置，包括旋轉變壓器和溫度傳感器等組件。EV 電子控制單元 (ECU) 和工作臺(例如 CAN、安全)接口、電源和冷卻接口的連接。

　　使用測試臺檢查逆變器安全接口。

　　步驟 3：電機控制系統校準

　　開環模式：通過 OLEA T222 FPCU 校準電流和電壓傳感器信號調理鏈。

　　部分開環模式：使用旋轉變壓器或電感式傳感器進行位置傳感器偏移校準。

　　電流閉環模式：內部 PI 控制器調整 ID 和 IQ 矢量以實現磁場定向控制 (FOC)。

　　扭矩控制模式：微調扭矩控制環以實現精度和動態響應。

　　速度閉環模式：速度調節器標定。

　　第 4 步：高級系統優化

　　開關頻率縮放：根據速度和相電流調整開關頻率。

　　死區補償：調整死區補償算法以最小化相電流諧波。

　　弱磁：ID/IQ 設定點優化，可在最大每電壓扭矩 (MTPV) 區域?qū)崿F(xiàn)高效運行。

　　SVPWM/DPWM：定義空間矢量脈寬調制(SVPWM)和不連續脈寬調制(DPWM)之間的閾值，在高速下提供更高的效率。

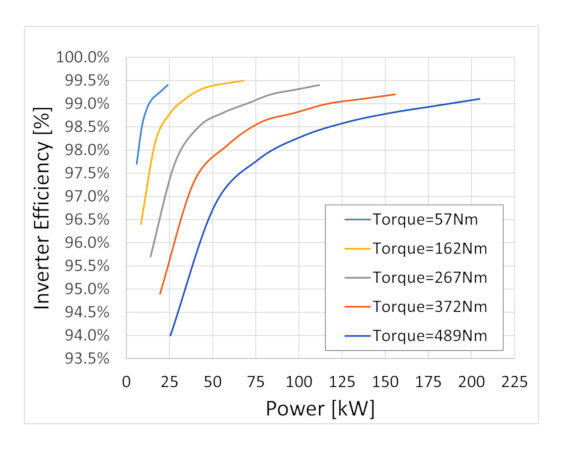

　　使用這種方法可以調整參考設計，以實現高于 99% 的效率，在高達 4000 rpm 的 700 V 總線上運行，如下圖所示：

圖6

　　這些性能圖顯示了基于 SiC 的驅動器的更高效率如何確保卓越的用戶體驗。隨著速度和負載需求的增加，當使用基于 IGBT 的驅動器運行時，由于效率較低，電機扭矩會顯著降低;如果不大幅增加冷卻，則與設備中的能量損失相關的自熱無法消散。相比之下，基于 SiC 的高效驅動器可以在更寬的速度和負載范圍內提供更接近最大的扭矩。

　　推動電氣化超越汽車

　　公共汽車、卡車和農用車輛行業為電氣化和減少環境排放負擔提供了良好的機會。與硅 IGBT 或 MOSFET相比，碳化硅功率技術有助于最大限度地提高可靠性和車輛占空比，并提供卓越的效率。

總而言之，SiC 設計的復雜性以及確保快速上市的必要性需要靈活的開發平臺來幫助設計人員滿足各種車輛類別和類型的目標。完整的參考設計可為使用 SiC 進行設計時的主要挑戰提供解決方案，同時還具有靈活性和可擴展性，可應對不同的額定功率和電池電壓，以處理小型到大型車輛，有效地最大限度地降低設計風險，并有助于加快上市時間。
