隨著電動汽車(EV)銷量的增長，對車載充電器(OBC)的性能要求也越來越高，原始設備制造商希望最大限度地減小這些組件的尺寸和重量，以幫助提高車輛續航里程。

　　目前，使用硅器件的OBC可以實現的功率密度水平通常為 2 kW/L。寬帶隙器件可以實現超過 6 kW/L 的功率密度，這意味著功率密度提高了 3 倍。英飛凌將此數字用作使用 GaN HEMT 的三相 11 kw OBC 設計中的功率密度目標水平。在本文中，我們考慮了設計挑戰、拓撲選擇過程和最終設計的功能。

　　車載充電器規格

　　實現高功率密度 OBC 的主要挑戰是寬輸入和輸出電壓范圍規格。世界各地的電網電壓各不相同，增加了 PFC 整流器級設計的復雜性。輸出電壓范圍取決于電動汽車電池電壓，這對 DC/DC 級構成了進一步的挑戰。平衡這些要求意味著在硬開關損耗或增加 RMS 電流之間進行選擇，這兩者都是不可取的。此外，隨著更多可再生電力形式開始向電網供電，聯網電動汽車提供的峰值功率調整被認為是穩定電網的一種手段，這使設計任務進一步復雜化，因為 OBC 現在還需要雙向電力處理。

　　最終的設計規范是 OBC 必須能夠通過單相和三相電網電源運行。假設每相的可用電流受到保險絲的限制，則具有 16 A 額定保險絲的 230 Vrms(線對中性點)相可提供 3.6 kW 的單相功率和 11 kW 的三相功率。雖然這對于傳統三相系統(例如維也納整流器)來說是可能的，但對于在美國運行的同一個 OBC，9.6 kW 需要帶有 40 A 保險絲的 240 Vrms 分離式單相電網接口的權力。

　　選擇 OBC 拓撲

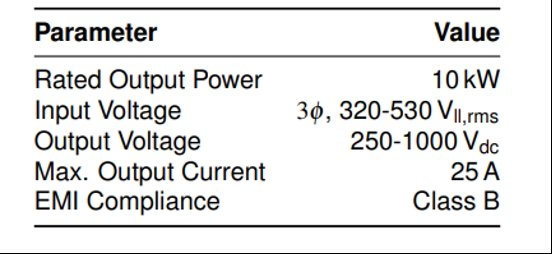

　　以功率密度為 10 kW/L 的現有 10 kW EV 充電器為起點，尋求最大化 OBC 設計的功率密度。該充電器的規格如表 1 所示。

表1

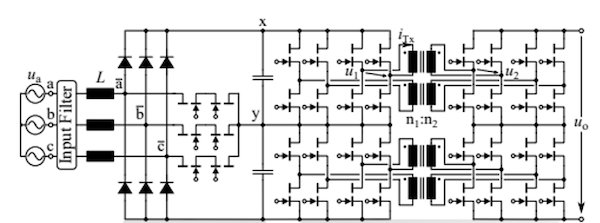

　　最終的充電器設計(圖 1)使用了帶有穩壓分體式直流母線的 Vienna 整流器 PFC，其上連接了四個具有 600 V 額定電壓 GaN HEMT (IGOT60R042D1) 的級聯雙有源電橋 (DAB) DC/DC 轉換器，以提供輸出電壓規定。就其本質而言，DAB 是雙向拓撲，可以在降壓和升壓模式下執行 ZVS，使其適合電動汽車充電器和 OBC 中的高頻操作。通過用有源開關替換Vienna整流器PFC的整流二極管，可以實現同步整流和完全雙向功率轉換。

圖1

　　OBC 設計特點

　　該設計的三個關鍵特征使更高的功率密度成為可能。首先，工作頻率為 560 kHz 的新型 1/3-PWM 協同調制方案使用 DC-DC 級來控制直流母線電壓，因此在 AC/DC 級中，任何時候只有三相中的一相進行切換。這樣做的優點是可以減少由 AC/DC 級開關損耗引起的功耗，并且還可以將直流母線電壓降低至升壓拓撲的最低可能值，即降低至線路的六脈沖包絡線電壓和/或最大線電壓。通過降低后續 DC/DC 轉換器所需的電壓傳輸比，這對于 DC/DC 級也具有優勢。例如，最小系統輸出電壓為 250 V

　　其次，使用占空比、相移和開關頻率的自由度來調制 DAB，以在寬輸入和輸出電壓范圍內實現 ZVS。具有兩個有源全橋的拓撲允許在很寬的范圍內控制電壓。然而，確定變壓器和半導體器件的開關損耗和傳導損耗之間的最佳平衡是一個挑戰。DAB 最有利的工作點是初級和次級之間的電壓傳輸比與匝數比相同的工作點，此時存在低 RMS 電流，并且所有橋臂中都有 ZVS 轉換。然而，當調制 DAB 超出自然電壓傳輸比時，先進的調制方案可用于最大限度地減少給定工作參數集的損耗。在這些條件下，自由度是初級側和次級側之間的相移，允許控制從初級到次級(或反之亦然)的功率流。

圖2

　　最后，與硅和碳化硅器件相比，GaN GIT HEMT 器件在相同導通電阻的情況下具有更小的輸出電容，從而能夠在更低的電流水平下實現完全 ZVS。它們還具有極低的特定 Rdson 值，并且能夠在部分硬開關和硬開關模式下運行。通過將先進的控制和調制方案與 GaN 器件在不同開關條件下的卓越性能相結合，可以實現下一代電動汽車 OBC 所需的功率密度水平。最終電動汽車充電器設計(圖 2)的無外殼功率密度為 10kW/L，尺寸為 17.8 x 400 x 140 mm。

　　GaN HEMT 的要點

　　GaN HEMT 具有適合高頻操作的固有特性，這使得它們能夠在硬開關和軟開關狀態下工作。這使得它們能夠用于先進的調制和控制方案，從而可以在高功率密度的設計中實現寬輸入和輸出電壓范圍。英飛凌已經證明，這些器件將能夠?qū)崿F(xiàn)電動汽車中下一代 OBC 充電器所需的功率密度水平。
