工業風扇要求高效率、運動平穩、低噪音。磁場定向控制 (FOC) 等先進算法可以有效地實現這些目標，盡管需要付出巨大的計算和經濟成本。然而，具有集成 FOC 的專用電機控制微控制器（MCU）可減輕成本和計算問題，并且某些設計還可以解決其他問題，例如位置檢測和平滑雙向啟動。

　　在本文中，我們將研究如何利用先進的微控制器(MCU)功能提高工業風扇性能，然后討論工程師在實施工業風扇電機控制時面臨的問題。

　　工業風扇控制器

　　風扇控制器調節風扇電機的速度，控制產生的空氣運動。然而，調節風扇速度不僅僅影響空氣流動：它還可以控制噪音水平和能耗。

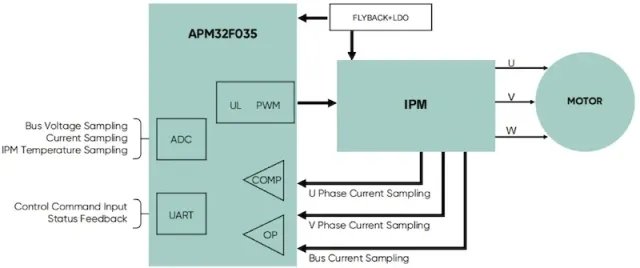

　　請注意，比較器、運算放大器和 ADC 均集成在該系統中，為整個控制系統提供一體化解決方案。這種高度集成有助于提高系統性能并簡化工程師的實施任務。

　　電機控制器的一個重要方面是所使用的控制算法。算法的類型可以基于電機的類型(例如，梯形或正弦)、是否使用位置傳感器以及速度和電流控制要求是什么。

　　磁場定向控制

　　隨著微控制器容量的增加，電機控制行業開始關注更復雜的高端控制算法，例如 FOC。圖 2 所示的電機控制系統使用 FOC，也稱為矢量控制。矢量控制適用于三相交流電動機，包括兩相步進電動機和無刷直流 (BLDC) 電動機(圖 2 中使用的類型)。

　　FOC 的目標是在給定速度下實現最大扭矩，它通過確保轉子磁場滯后于定子 90 度來實現這一目標。為了實現這一目標，控制系統必須：

　　測量電機電流。

　　測量轉子位置(使用速度和位置傳感器或間接推斷)

　　將電機電流變換到隨轉子旋轉的坐標系中。

　　計算轉子磁通角

　　控制定子繞組中的電流以實現 90 度轉子滯后

　　FOC 支持在整個速度范圍內平滑加速和減速，并在啟動時產生全扭矩。事實證明，當高性能運動應用(包括工業風扇)需要高精度控制時，它是理想的選擇。

　　工業風扇性能的關鍵問題

　　多年來，BLDC 電機控制器取得了很大進展，特別是隨著處理能力的提高和專用 MCU 的使用。然而，工程師在處理工業風扇電機控制時仍然面臨挑戰，包括電力的有效利用、噪音控制和平穩的性能。FOC 可以緩解這些特定問題，但其典型實施仍然存在問題，需要額外的組件，例如外部傳感器，這會增加成本并導致更長的物料清單 (BoM)。

　　工業風扇性能的另一個問題是初始位置檢測，這對于工業風扇至關重要，因?yàn)樗鼤?huì)影響初始啟動和運行性能，并且可能出現意外反轉。標準電機的傳統啟動順序包括三個不同的階段：定位、加速和閉環。在定位階段，可能會出現意外逆轉的可能性。

　　此外，高速雙向啟動仍然是一個挑戰：當存在大風時，風扇可能在啟動之前就已經在運轉。在啟動風扇運行之前，必須確定電機是否已在運轉。例如，當電機因逆風而處于反轉邊緣時，應逐漸減速。盡管存在解決方案，但它們需要提供工程師尋求的性能。

　　利用 MCU 特殊功能提高風扇性能

　　正如我們到目前為止所討論的，提高工業風扇性能可能是一項具有挑戰性的任務。FOC 和其他功能的實現對于系統設計人員來說可能很棘手。幸運的是，當今先進的 CPU 現在提供了滿足這些需求的復雜技術。Geehy 的 APM32F035 MCU就是一個例子。

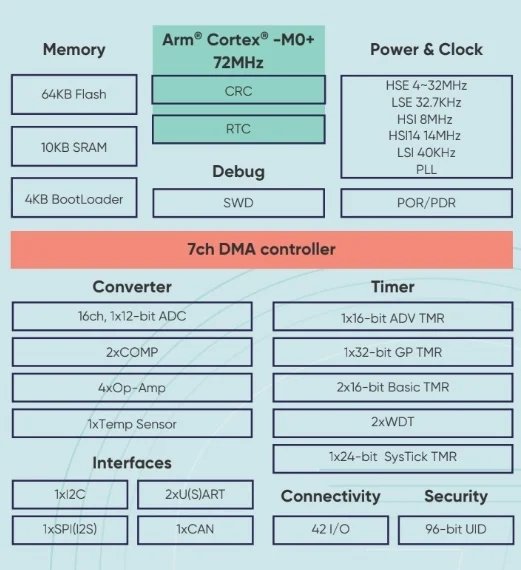

　　該芯片是一款 32 位 FOC 電機控制專用 MCU，基于運行頻率為 72 MHz 的 Arm Cortex-M0+ 內核。M0CP 協處理器包含移位單元、32 位/32 位除法器、乘加運算、平方根、三角函數和 SVPWM，進一步增強了性能。

　　該 MCU 還集成了電機專用 PWM，用于與 M0CP 關聯的互補模式和制動模式。圖 4 顯示了高壓電機控制評估板，但也提供低壓評估板。

　　集成FOC

　　APM32F035 MCU 包括一個帶有專用數學加速器的集成矢量計算機，可全面支持計算密集型 FOC 控制算法。這種集成消除了對外部傳感器的需求，提高了效率，并提供有效的開環啟動。它還降低了總體設計成本，包括減少了 BoM。

　　初始位置檢測

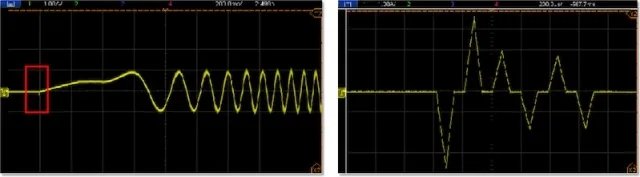

　　傳統的啟動方法很難有效地解決初始位置檢測 (IPD)，但 APM32F035 憑借其創新的初始位置檢測功能，有助于克服這一限制。雖然飽和或可變電感通常是行業標準，但 MCU 會放大指定紅色區域內的電流，注入六個脈沖以實現精確且可辨別的信號。

　　高速雙向啟動

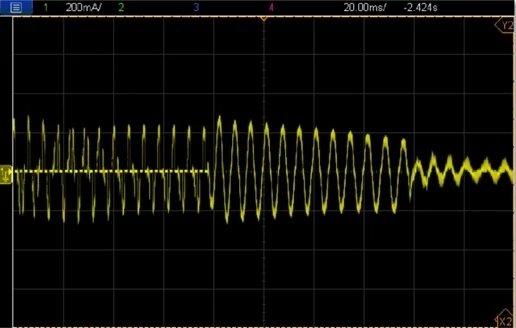

　　為了解決強風導致的運動問題，Geehy采用了圖中所示的方法，該圖顯示了電機的相電流。APMF32F035 使用正向/反向風檢測邏輯在檢測到電機運行時觸發啟動過程。該圖展示了順風啟動，說明了該過程

　　解決工業風扇系統問題

　　APM32F035 解決了多種工業風扇應用的問題。針對強排煙風機，支持恒功率控制、完善的保護控制、優化的啟動算法。高速通風機受益于超高速運行、弱磁控制和逆風/順風啟動。工業排風機逆風啟動、順風啟動成功率100%，保護控制完善。
